ПОДКЛЮЧЕНИЕ К ЭЛЕКТРИЧЕСКОЙ СЕТИ
ВАЖНО: Данные по напряжению и потребляемой мощности указаны на паспортной табличке.
МОНТАЖ
НАСТРОЙКА НА РАЗЛИЧНЫЙ ТИП ГАЗА
Если предполагается эксплуатировать прибор на газе, тип которого отличается от типа газа, указанного на паспортной
табличке и ярлыке, приклеенном к верхней части варочной панели, то необходимо заменить инжекторы.
Снимите этикетку с данными и храните ее вместе с Руководством по эксплуатации.
Используйте регуляторы давления, пригодные для значений давления газа, указанных в Руководстве.
•
Замену газовых инжекторов должен выполнять сотрудник сервисного центра или квалифицированный специалист.
•
Инжекторы, не входящие в комплект поставки, необходимо заказать в сервисном центре.
•
Отрегулируйте положение кранов, соответствующее минимальной подаче газа.
ПРИМЕЧАНИЕ: При использовании сжиженного нефтяного газа (G30/G31), винт, регулирующий минимальную
подачу газа, должны быть затянут до упора.
ВАЖНО! Если поворот ручек горелок требует усилий, обратитесь в сервисный центр для замены неисправного крана
горелки.
ЗАМЕНА ИНЖЕКТОРОВ (см. таблицу “Инжекторы” в Руководстве)
РЕГУЛИРОВКА ПОЛОЖЕНИЯ КРАНОВ, СООТВЕТСТВУЮЩЕГО МИНИМАЛЬНОЙ
ПОДАЧЕ ГАЗА
НАЦИОНАЛЬНЫЕ НОРМЫ
Проследите за тем, чтобы прибор был установлен и подключен к электрической сети/сети газоснабжения
квалифицированным техническим специалистом в соответствии с инструкциями изготовителя и действующими местными
правилами техники безопасности:
ПОСЛЕПРОДАЖНОЕ ОБСЛУЖИВАНИЕ
ЗАПЧАСТИ МОЖНО ПРИОБРЕСТИ В ТЕЧЕНИЕ 10 ЛЕТ
ПРЕДУПРЕЖДЕНИЕ
Эта операция должна выполняться квалифицированным техническим
специалистом.
ПРЕДУПРЕЖДЕНИЕ
•
Подключение к электрической сети
должно выполняться с соблюдением
местных норм.
•
Заземление прибора обязательно по
закону.
•
Запрещается пользоваться
удлинителями.

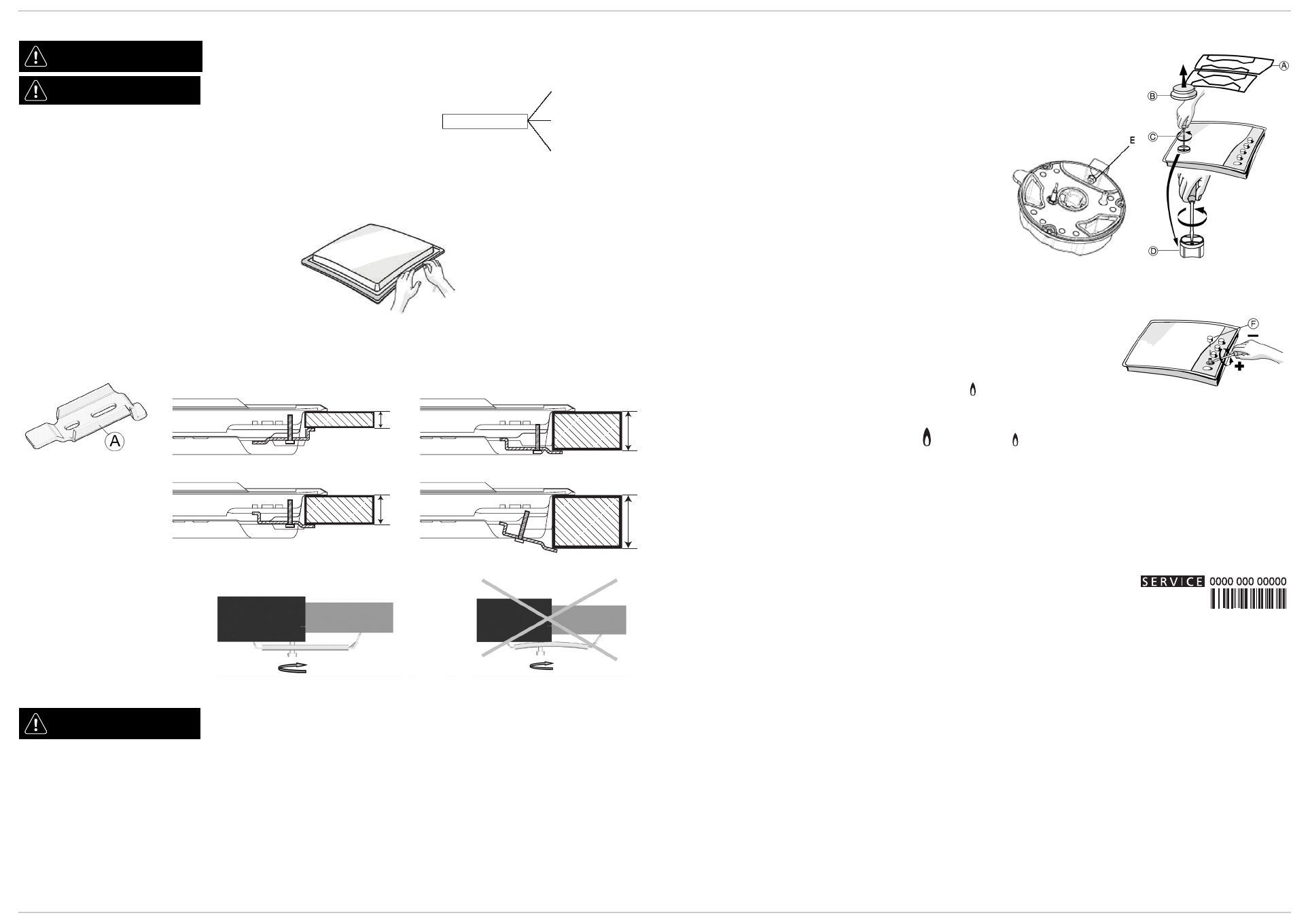

Очистите поверхность варочной панели по
всему периметру и проложите вдоль него
входящую в комплект поставки прокладку, как
показано на рисунке.
Установите варочную панель в выемку в столешнице, вырезанную по размерам, указанным в Руководстве.
ПРИМЕЧАНИЕ. Длина сетевого шнура должна быть достаточной для того, чтобы панель можно было снять через верх.
Для крепления варочной панели используйте скобы (
A
), входящие в комплект поставки. Вставьте скобы в соответствующие
отверстия (они обозначены стрелкой) и закрепите их винтами в соответствии с толщиной столешницы (см. рисунки ниже).
ПРЕДУПРЕЖДЕНИЕ
Эта операция должна выполняться квалифицированным техническим
специалистом.
L
N
Земля
(желто-зеленый)
20
30
60
40
Столешница толщиной 20 мм
Столешница толщиной 40 мм
Столешница толщиной 30 мм
Столешница толщиной 60 мм
НЕТ
•
Снимите решетки (
A
).
•
Выньте горелки (
B
).
•
Пользуясь торцевым гаечным ключом нужного
размера, открутите инжектор (
C
), который подлежит
замене.
•
Замените ее инжектором, пригодным для нового типа
газа.
•
Установите новый инжектор в гнездо (
D
).
•
Если на варочной панели есть горелка с тройным рядом
пламени, используйте в этом случае для замены
инжектора (E) гаечный ключ с открытым зевом.
Прежде чем устанавливать варочную панель, не забудьте
прикрепить прилагаемую к инжекторам табличку с
данными, касающимися нового типа газа, таким образом,
чтобы она закрыла собой табличку, относящуюся к
предыдущему типу газа.
Для того чтобы правильно отрегулировать минимальное пламя, снимите ручку крана и
выполните следующие действия:
•
затяните (-) для уменьшения высоты пламени;
•
ослабьте (+) для увеличения высоты пламени.
Такая регулировка должна выполняться, когда кран находится в положении,
соответствующем минимальной подаче газа (слабое пламя) .
•
Регулировка подачи первичного воздуха на горелки не требуется.
•
После этого выполните розжиг горелок и для проверки стабильности пламени
переведите ручки из максимального положения в минимальное .
Закончив регулировку, поставьте новую пломбу, пользуясь сургучом или аналогичным
материалом.
Перед тем как обращаться в сервисный центр, подготовьте следующие данные:
-
описание неполадки или проблемы;
-
точное название модели (указано на этикетке, наклеенной на Руководство или
гарантийную книжку);
-
сервисный номер (число, указанное после слова Service на находящейся с нижней
стороны варочной панели паспортной табличке, а также на этикетке, наклеенной на
Руководство или гарантийную книжку);
-
ваш полный адрес и номер телефона.
Если необходим ремонт прибора, обращайтесь в авторизованный сервисный центр в
соответствии с указаниями в гарантии.
