ПОСЛЕРЕАЛИЗАЦИОННОЕ ОБСЛУЖИВАНИЕ
Прежде чем обращаться в сервисный центр
•
Попробуйте сначала устранить неисправность
самостоятельно, следуя указаниям, описанным в
разделе “Руководство по поиску неисправностей“.
Если после описанных выше проверок
неисправность не была устранена, обратитесь в
ближайший сервисный центр.
Сообщите:
•
краткое описание неисправности;
•
тип и точную модель прибора;
•
номер сервисного обслуживания (число после
слова SERVICE на паспортной табличке,
находящейся под плитой). Номер сервисного
обслуживания указан также в гарантийной
документации;
•
Ваш полный адрес;
•
номер телефона и код города.
Если необходим ремонт прибора, обращайтесь
в авторизованный сервисный центр (это
гарантирует правильное выполнение ремонта и
использование фирменных запчастей).
В случае несоблюдения требований
настоящего руководства безопасность и
качество работы изделия не могут быть
гарантированы.
ПРИНАДЛЕЖНОСТИ
Вы можете заказать в сервисном центре
стеклянную крышку, код: AMC 966 NB (Черная)
AMC 966 MR (Зеркальная).
УСТАНОВКА
Рекомендации
Внимание! Перед проведением любых операций по
установке или техобслуживанию плиты, отключите
ее от электрической сети.
•
Прежде чем подключать прибор к электрической
сети, необходимо выполнить подсоединение всех
электрических проводов.
•
Проследите за тем, чтобы прибор был установлен
квалифицированным мастером в соответствии с
инструкциями изготовителя и действующими
местными нормами.
•
Распакуйте плиту и убедитесь, что прибор не был
поврежден при транспортировке. Если у Вас есть
какиеLлибо сомнения, обратитесь в
ближайший сервисный центр.
Подготовка ниши для прибора
•
Вырежьте проем в рабочем столе (столешнице),
необходимый для установки прибора. Тщательно
уберите все стружки и опилки, которые могут стать
причиной неправильной работы прибора.
•
Плита должна устанавливаться в столешницу с
толщиной не менее 30 и не более 50 мм.
•
Вставьте разделительную панель на расстоянии не
менее 20 мм от нижнего края плиты для
предотвращения возможного доступа.
•
Если под плоскостью плиты имеется духовка, то
она должна быть производства компании Whirlpool
и снабжена системой охлаждения.
•
Между плитой и духовкой не должно быть никаких
предметов (например, кабелей, изоляционных
материалов и т.п.).
•
Если плита устанавливается рядом со стойкой, то
расстояние между краем плиты и стенкой стойки
должно быть не менее 100 мм.
•
Вырежьте в столешнице отверстие под плиту по
указанным размерам.
•
Рекомендуется заделать внутренние кромки
столешницы древесным клеем или силиконом.
•
Установите прилагаемую прокладку на плиту (если
она еще не была установлена), тщательно
почистив перед этим клейкую поверхность.
Стеклокерамическая плита
Внимание: перед тем как устанавливать плиту,
снимите защитную пленку.
Проверьте, соответствует ли вырезанное в столешнице
отверстие размерам, указанным на рисунке, и
соблюдены ли все допуски.
МОНТАЖ
Очистите поверхность прокладки, поставляемой
вместе с прибором, по всему периметру и
наложите ее на варочную панель, как показано на
рисунке.
Плита должна вставляться в столешницу без усилия.
Приложение усилия к стеклокерамической плите может
привести к появлению трещин (даже по прошествии
некоторого времени после установки)!
•
Если столешница деревянная, воспользуйтесь
прилагаемыми пружинными зажимами и винтами.

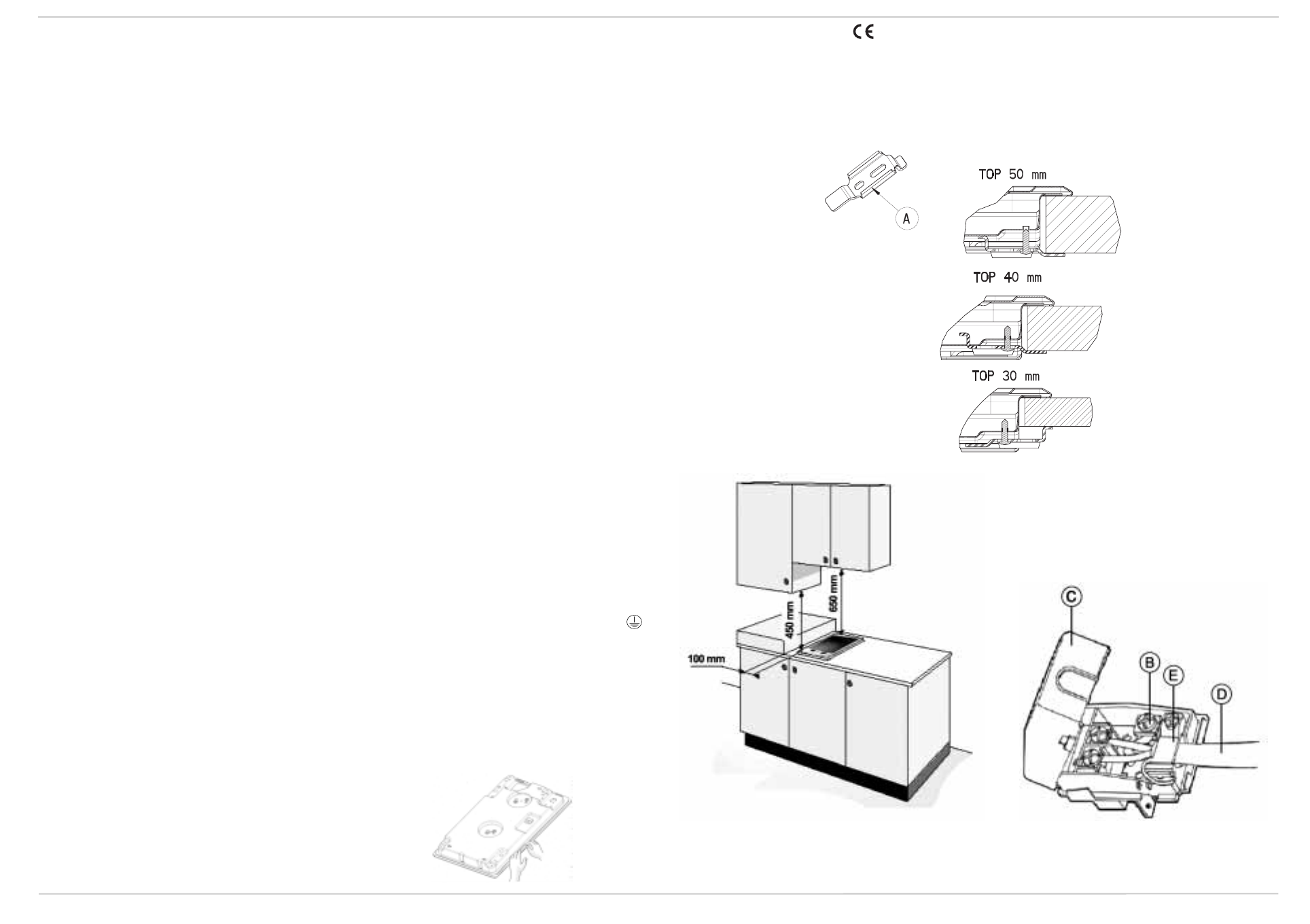

1.
Закрепите пружинные зажимы (A) (Рис. 1)
прилагаемыми винтами, следя за соблюдением
указанных расстояний.
2.
Вставьте плиту в столешницу.
Подключение к электрической сети
•
Данный прибор должен быть заземлен.
•
Подключение прибора к электрической сети
должно выполняться квалифицированным
мастером в соответствии с инструкциями
изготовителя и местными нормами.
•
Лицо, выполняющее установку, является
ответственным за правильность подключения
прибора к электрической сети и за соблюдение
соответствующих правил техники безопасности.
•
Кабель питания должен иметь длину, достаточную
для того, чтобы подключить встроенный прибор к
электрической сети.
•
Правила техники безопасности требуют, чтобы при
установке был использован многополюсный
размыкающий выключатель с минимальным
зазором между разомкнутыми контактами 3 мм.
•
Не пользуйтесь разветвителями*переходниками
или удлинителями.
•
После того как прибор будет установлен,
электрические компоненты должны быть недоступны.
Выполнение подключения прибора к
электрической сети
Примечание: желто*зеленый заземляющий провод
должен быть подсоединен к винту с символом
.
Если кабель питания еще не подсоединен:
•
Снимите часть внешней оболочки кабеля длиной
около 70 мм.
•
Затем снимите часть внутренней оболочки длиной
около 10 мм.
•
Откройте выходной щиток, нажав на боковые
зажимы внутрь каким*нибудь приспособлением.
•
Вставьте кабель в кабельный зажим и
подсоедините проводники к выходному щитку.
•
Закройте крышку выходного щитка.
•
По завершении подсоединения электрических
компонентов вставьте плиту сверху и подвесьте ее
на пружинах, как показано на Рис. 1.
Заявление о соответствии
•
Данная плита разработана с учетом контакта с
пищевыми продуктами и удовлетворяет
требованиям Директивы ЕЭС 89/109.
•
Данная плита предназначена только для
приготовления пищи. Любой другой способ
использования (например, для отопления
помещения) является недопустимым и
потенциально опасным.
•
Данная плита разработана, сконструирована и
продается в соответствии со следующими
нормами:
* правилами техники безопасности Директивы
ЕЭС “Низкое напряжение” 73/23;
* требованиями по защите Директивы ЕЭС
“Электромагнитная совместимость” 89/336;
* требованиями Директивы ЕЭС 93/68.
Рис. 1
Рис. 2
Рис. 3
