РУКОВОДСТВО ПО ПОИСКУ
НЕИСПРАВНОСТЕЙ
Варочная панель не работает
# Проверьте наличие напряжения в электрической
сети.
# Поверните ручку в положение
“0”, затем снова
включите ее, чтобы убедиться в устранении
неисправности.
Варочная панель не выключается:
# незамедлительно отсоедините кабель питания
варочной панели от соответствующей сетевой
розетки.
ПРИНАДЛЕЖНОСТИ:
•
Стеклянную крышку можно заказать в Сервисном
Центре. При этом сообщите кодовый номер: AMC
966 NB (New Black) AMC 966 MR (Mirror)
СЕРВИСНЫЙ ЦЕНТР
Прежде чем обращаться в сервисный центр:
•
Пытайтесь решить проблему, следуя указаниям,
приведенным в разделе “Руководство по поиску
неисправностей”.
Если после проведения описанных выше проверок
вам не удалось устранить неисправность,
обратитесь в ближайший сервисный центр.
Сообщите:
•
краткое описание неисправности;
•
тип и модель варочной панели;
•
номер сервисного обслуживания (число после
слова SERVICE на паспортной табличке,
расположенной в нижней части варочной панели).
Номер сервисного обслуживания указан также в
гарантийной документации
•
Ваш полный адрес;
•
номер телефона и код города.
Если необходим ремонт прибора, обращайтесь в
авторизованный центр сервисного обслуживания
(таким образом гарантируется использование
фирменных запасных частей, а также качественное
выполнение ремонта).
В случае несоблюдения требований настоящего
руководства безопасность и качество работы
изделия не могут быть гарантированы.
УСТАНОВКА
Рекомендации
Внимание: Перед выполнением любых операций
установки или технического обслуживания,
отсоедините варочную панель от электрической
сети.
•
Прежде чем подключать прибор к электрической
сети, необходимо выполнить подсоединение
электрических проводов.
•
Установка должна выполняться
квалифицированным специалистом в соответствии
с инструкциями изготовителя, а также с
действующими местными нормами.
•
После распаковки варочной панели проверьте ее
на отсутствие повреждений, причиненных во время
транспортировки.
При возникновении какихL
либо сомнений обращайтесь к дилеру или в
Сервисный Центр послепродажного
обслуживания.
Подготовка мебели к установке
•
Выполните необходимые для установки прибора
отверстия в столешнице. Аккуратно удалите
стружку и любые другие остатки, которые могли
бы мешать правильной работе прибора.
•
Толщина столешницы, в которую встраивается
варочная панель, должна составлять не менее
30 мм и не более 50 мм.
•
Вставьте разделительную панель на расстоянии не
менее 20 мм от нижней части варочной панели,
чтобы исключить доступ к ней.
•
Если варочная панель устанавливается над
духовкой, последняя должна быть той же марки и
снабжена системой охлаждения.
•
Не проставляйте какие#либо материалы между
варочной панелью и духовкой (например,
поперечины, изоляционный материал и т.п.).
•
Если варочная панель устанавливается рядом с
пеналом, то расстояние между краем варочной
панели и стенкой пенала должно составлять не
менее 100 мм.
•
Вырежьте в столешнице отверстие под варочную
панель при соблюдении указанных размеров.
•
Установите прокладку на варочной панели (если
она еще не установлена) после аккуратной очистки
соответствующей контактной поверхности.
МОНТАЖ
Очистите поверхность прокладки, поставляемой
вместе с прибором, по всему периметру и
наложите ее на варочную панель, как показано на
рисунке.
Важно: Прежде чем приступить к установке варочной
панели снимите защитную пластмассовую пленку, если
она имеется.
Убедитесь, что вырезанное в столешнице отверстие
под варочную панель, соответствует размерам,
приведенным в соответствующем чертеже, с учетом
допустимых отклонений.
Не вставляйте варочную панель в столешницу с усилием.
•
При установке используйте скобы и винты,
поставляемые в комплекте с варочной панелью.

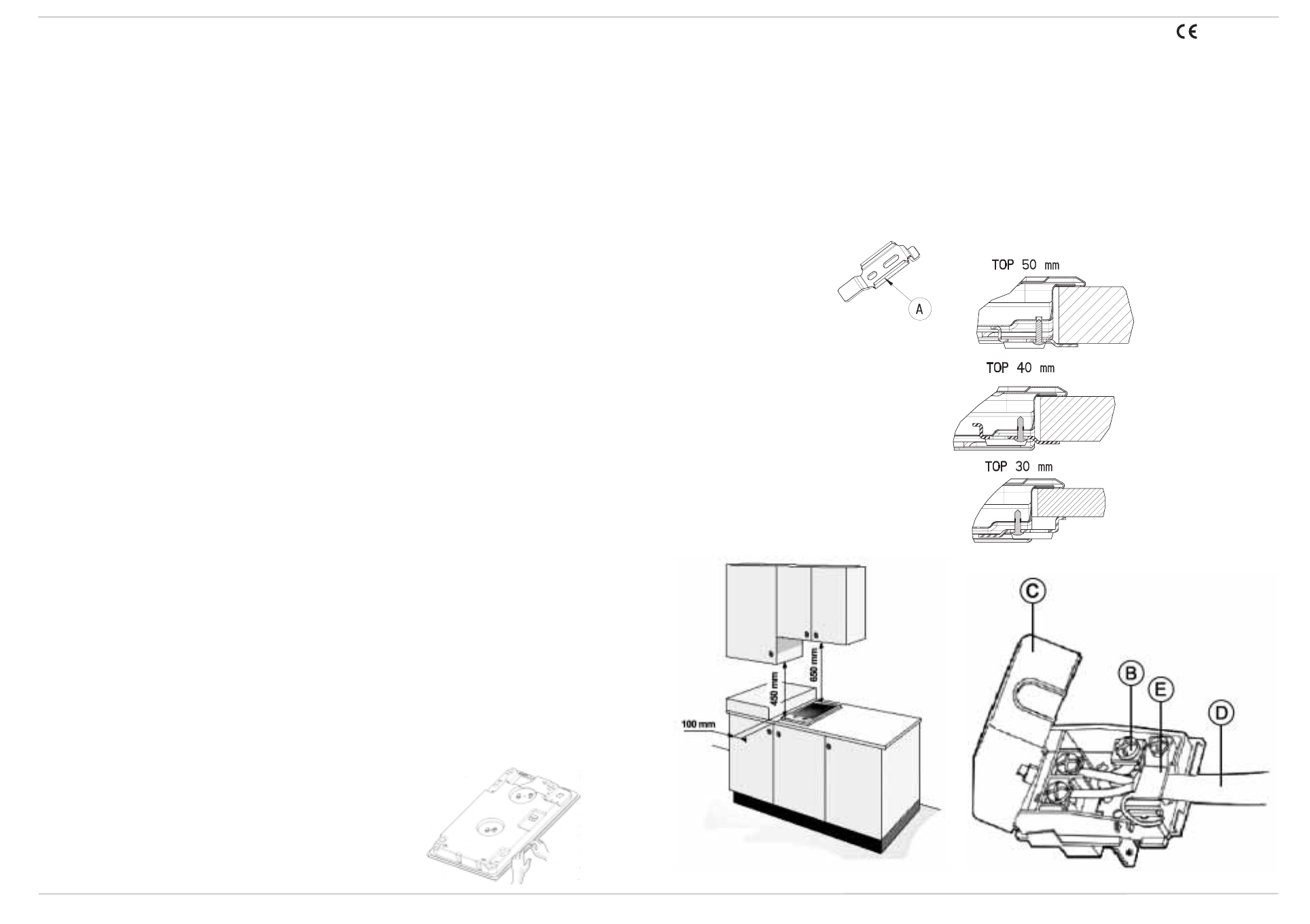

1. Установите варочную панель в монтажный проем
столешницы, вырезанный по размерам, указанным
на первой странице.
ПРИМЕЧАНИЕ: Электрический кабель питания должен
иметь длину, достаточную для того, чтобы его вынуть
сверху.
2. Для закрепления варочной панели используйте
скобы
(A), имеющиеся в комплекте поставки.
3. Вставьте скобы в соответствующие отверстия (они
обозначены стрелкой) и закрепите их винтами в
соответствии с толщиной столешницы (см. рис. 1).
Подключение к электрической сети
•
Данный прибор должен быть заземлен.
•
Электрические соединения должны выполняться
квалифицированным специалистом в соответствии
с инструкциями изготовителя, а также с
действующими местными нормами.
•
Лицо, выполняющее установку, является
ответственным за правильность подключения
прибора к электрической сети и за соблюдение
соответствующих правил техники безопасности
•
Для удовлетворения требованиям правил техники
безопасности установите однополюсный выключатель
с расстоянием между контактами не менее 3 мм.
•
Не пользуйтесь многогнездовыми переходниками
и удлинителями.
•
После установки прибора его электрические
компоненты должны быть недоступными.
Подключение к электрической сети
Примечание: желто/зеленый провод (B) должен быть
подключен к винту. Если кабель питания еще не
подключен:
•
удалите около 70 мм оболочки кабеля питания
•
удалите около 10 мм оболочки проводников
•
Откройте крышку коробки зажимов
(C), оказав
давление на боковые лапки с помощью
надлежащего инструмента.
•
Вставьте кабель питания
(D) в зажим (E) и
подключите проводники к клеммам.
•
Закройте крышку коробки зажимов.
•
По завершении электрических соединений
вставьте варочную панель сверху в ранее
выполненное отверстие и прикрепите ее на
соответствующих скобах, как показано на
рисунке 1.
Заявление о соответствии
•
Данная панель разработана с учетом контакта с
пищевыми продуктами и удовлетворяет
требованиям Директивы ЕЭС 89/109.
•
Настоящая варочная панель предназначена только
для приготовления пищи. Любой другой способ
использования (например, для отопления
помещения) является недопустимым и
потенциально опасным
•
Данная панель разработана, сконструирована и
продается в соответствии со следующими
нормами:
# правилами техники безопасности Директивы ЕЭС
“Низкое напряжение” 73/23/EEC;
# требованиями по защите Директивы ЕЭС
“Электромагнитная совместимость” 89/336;
# требованиями Директивы ЕЭС 93/68.
Рис. 2
Рис. 3
Рис. 1
