ПОДКЛЮЧЕНИЕ К СИСТЕМЕ ПОДАЧИ ГАЗА
ПОДКЛЮЧЕНИЕ К ЭЛЕКТРИЧЕСКОЙ СЕТИ
ВАЖНО! Данные по напряжению и потребляемой мощности указаны на паспортной табличке.
МОНТАЖ
НАСТРОЙКА НА РАЗЛИЧНЫЙ ТИП ГАЗА
Если предполагается эксплуатировать прибор на газе, тип которого отличается от типа газа, указанного на паспортной табличке и ярлыке, приклеенном к верхней
части варочной панели, то необходимо заменить инжекторы.
Снимите этикетку с данными и храните ее вместе с Руководством по эксплуатации.
Используйте регуляторы давления, пригодные для значений давления газа, указанных в Руководстве.
•
Замену газовых инжекторов должен выполнять сотрудник сервисного центра или квалифицированный специалист.
•
Инжекторы, не входящие в комплект поставки, необходимо заказать в сервисном центре.
•
Отрегулируйте положение кранов, соответствующее минимальной подаче газа.
ПРИМЕЧАНИЕ. При использовании сжиженного нефтяного газа (G30/G31), винт, регулирующий минимальную подачу газа, должны быть затянут до упора.
ВАЖНО! Если поворот ручек горелок требует усилий, обратитесь в сервисный центр для замены неисправного крана горелки.
ЗАМЕНА ИНЖЕКТОРОВ (см. таблицу “Инжекторы” в Руководстве)
РЕГУЛИРОВКА ПОЛОЖЕНИЯ КРАНОВ, СООТВЕТСТВУЮЩЕГО МИНИМАЛЬНОЙ ПОДАЧЕ ГАЗА
НАЦИОНАЛЬНЫЕ НОРМЫ
Проследите за тем, чтобы прибор был установлен и подключен к электрической сети/сети газоснабжения квалифицированным техническим специалистом в
соответствии с инструкциями изготовителя и действующими местными правилами техники безопасности.
ОСТОРОЖНО
Эта операция должна выполняться квалифицированным техническим специалистом.
•
Система подачи газа должна удовлетворять местным нормам.
•
В разделе “Национальные нормы” указаны нормы, используемые в некоторых странах. Если
информация по вашей стране отсутствует, обратитесь за разъяснениями к лицу, выполняющему
установку.
•

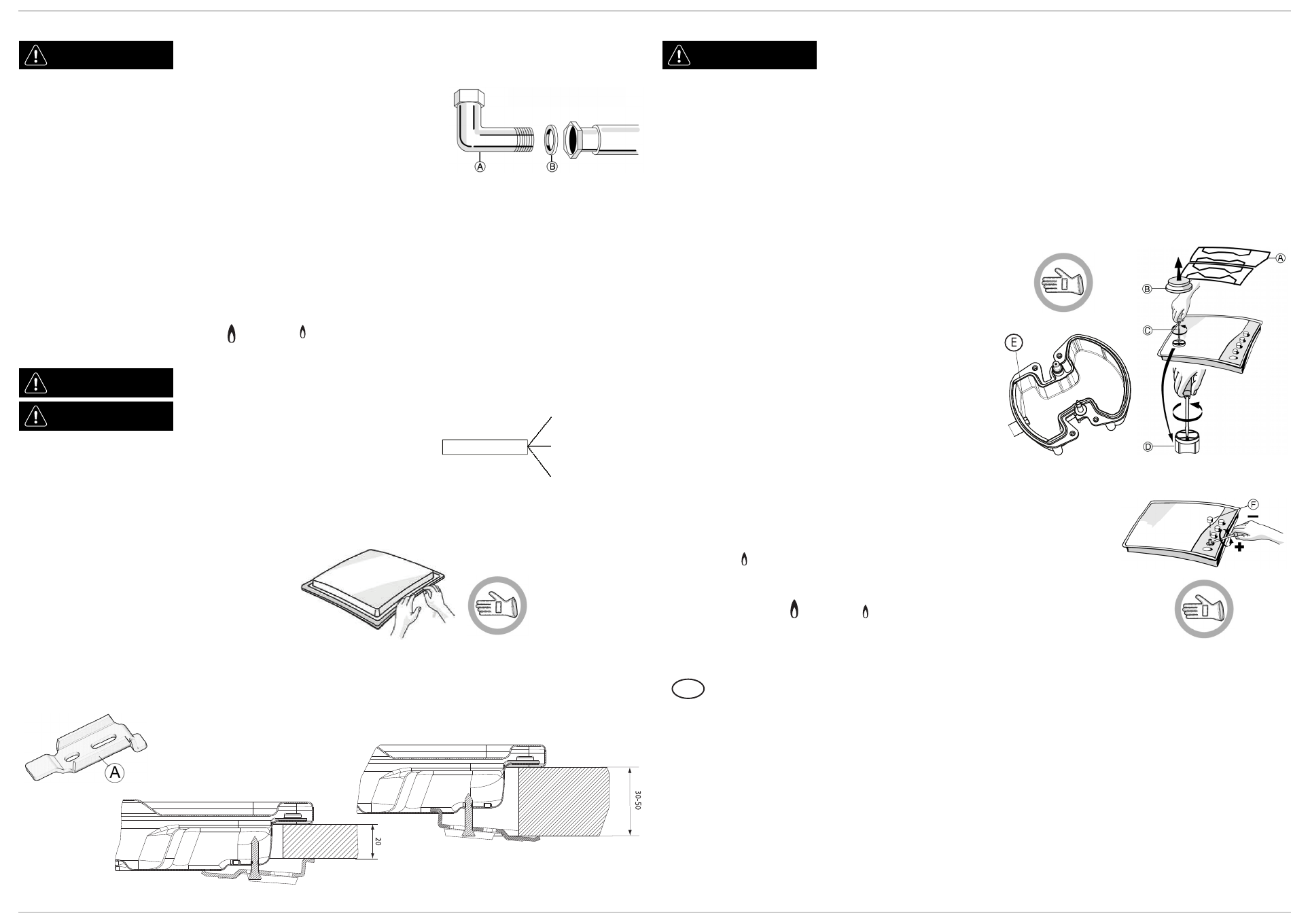

Подсоединение варочной панели к трубе системы газоснабжения или к баллону с газом должно
выполняться с использованием жесткой медной или стальной трубы с фитингами, соответствующими
местным нормам, или же с использованием шланга со сплошной поверхностью из нержавеющей
стали, соответствующего местным нормам. Установите прокладку (
B
) в месте соединения колена.
Максимальная длина шланга составляет 2 м.
•
ТОЛЬКО ДЛЯ БЕЛЬГИИ.
Необходимо заменить коленчатый патрубок
(A)
на приборе патрубком,
прилагаемым в комплекте поставки (если предусмотрен).
ВАЖНО! В случае использования шланга из нержавеющей стали он должен монтироваться так,
чтобы не касаться никаких подвижных частей кухонной мебели. Шланг должен прокладываться в
месте, в котором отсутствуют какие-либо препятствия, и быть доступным для осмотра по всей своей
длине.
•
После подключения к системе подачи газа проверьте отсутствие утечек газа, пользуясь мыльным
раствором. После этого выполните розжиг горелок и для проверки стабильности пламени
переведите ручки из максимального положения в минимальное .
ОСТОРОЖНО
Эта операция должна выполняться квалифицированным техническим специалистом.
ОСТОРОЖНО
•
Подключение к электрической сети должно выполняться
с соблюдением местных норм.
•
Заземление прибора обязательно по закону.
•
Запрещается пользоваться удлинителями.
Очистите поверхность варочной панели по всему периметру и
проложите вдоль него входящую в комплект поставки
прокладку, как показано на рисунке.
Установите варочную панель в выемку в столешнице, вырезанную по размерам, указанным в Руководстве.
ПРИМЕЧАНИЕ. Длина сетевого шнура должна быть достаточной для того, чтобы панель можно было снять через верх.
Для крепления варочной панели используйте скобы (
A
), входящие в комплект поставки. Вставьте скобы в соответствующие отверстия (они обозначены стрелкой) и
закрепите их винтами в соответствии с толщиной столешницы (см. рисунки ниже).
L
N
Земля
(желто-зеленый)
Столешница толщиной 20 мм
Столешница толщиной 30-50 мм
ОСТОРОЖНО
Эта операция должна выполняться квалифицированным техническим специалистом.
•
Снимите решетки (
A
).
•
Выньте горелки (
B
).
•
Пользуясь торцевым гаечным ключом нужного размера, открутите
инжектор (
C
), который подлежит замене.
•
Замените ее инжектором, пригодным для нового типа газа.
•
Установите новый инжектор в (
D
).
•
Если на варочной панели есть горелка с тройным рядом пламени,
используйте для замены инжектора (
E
) гаечный ключ с открытым зевом.
Прежде чем устанавливать варочную панель, не забудьте прикрепить
прилагаемую к инжекторам табличку с данными, касающимися нового типа газа,
таким образом, чтобы она закрыла собой табличку, относящуюся к
предыдущему типу газа.
Для того чтобы правильно отрегулировать минимальное пламя, снимите ручку и выполните следующие действия:
•
затяните (-) для уменьшения высоты пламени;
•
ослабьте (+) для увеличения высоты пламени.
Такая регулировка должна выполняться, когда кран находится в положении, соответствующем минимальной подаче
газа (слабое пламя) .
•
Регулировка подачи первичного воздуха на горелки не требуется.
•
После этого выполните розжиг горелок и для проверки стабильности пламени переведите ручки из
максимального положения в минимальное .
Закончив регулировку, поставьте новую пломбу, пользуясь сургучом или аналогичным материалом.
RU
