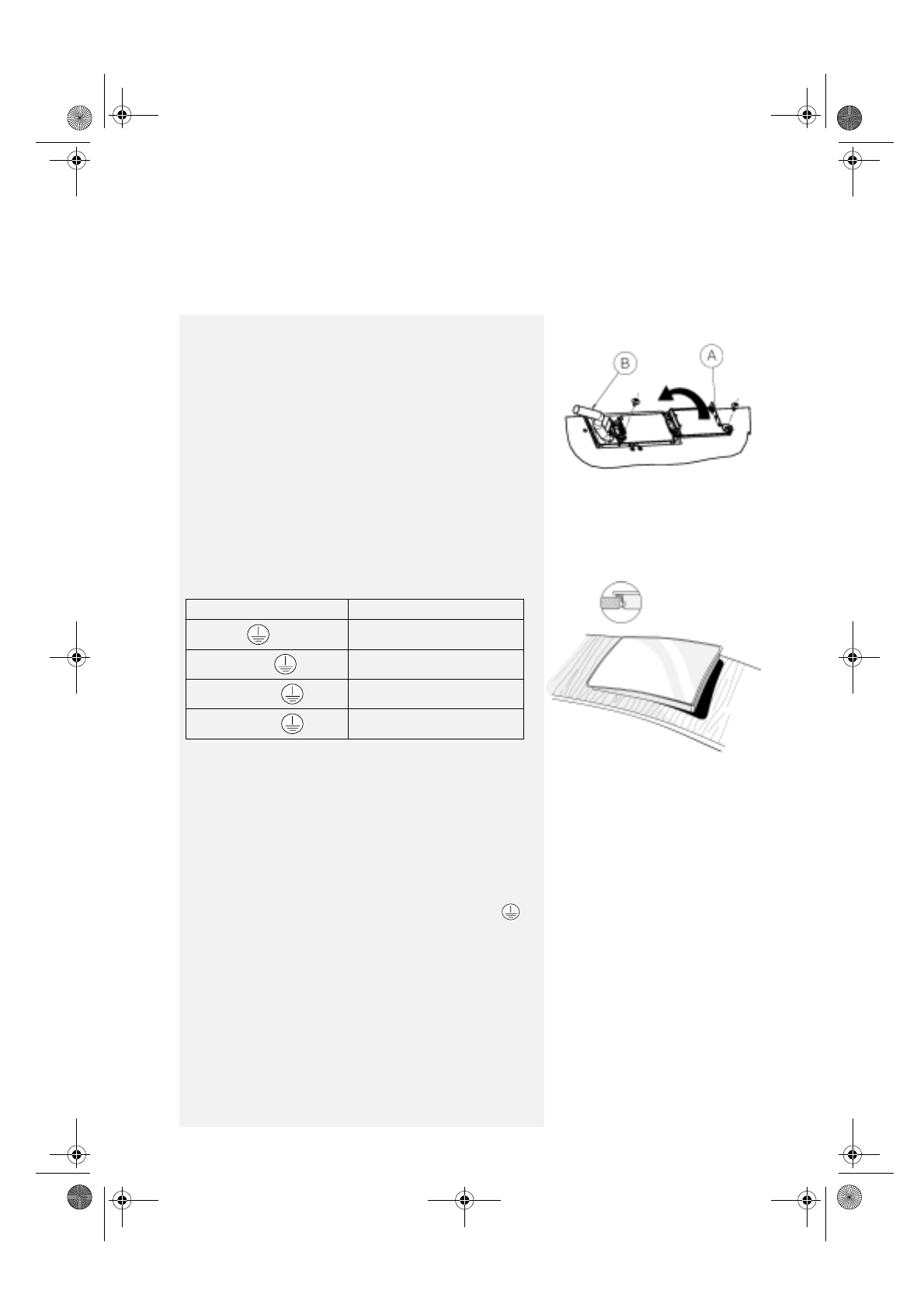

ПОДКЛЮЧЕНИЕ К ЭЛЕКТРИЧЕСКОЙ СЕТИ

Прежде чем подключать прибор к электрической
сети, необходимо выполнить подсоединение
электрических проводов. Установка прибора должна
выполняться квалифицированным специалистом с
соблюдением действующих правил техники
безопасности и установки оборудования. В частности,
установка должна выполняться в соответствии с
нормами, устанавливаемыми местной службой
энергоснабжения. Проверьте, чтобы указанное на
паспортной табличке напряжение соответствовало
напряжению сети в вашем доме. Данный прибор
должен быть заземлен: используйте провода
(включая заземляющий провод) только указанных
размеров. Изготовитель снимает с себя всякую
ответственность за повреждения предметов или
травмы людей, явившиеся результатом несоблюдения
указанных выше правил. Для подключения к
электросети следует использовать кабель типа HO5
RR-F в соответствии с таблицей, приведенной ниже:

Напряжение питания сети

.

Прибор должен подключаться к сети через
всеполюсный размыкающий выключатель с
минимальным зазором между разомкнутыми
контактами 3 мм.
Внимание

: кабель электропитания должен иметь

достаточную длину для того, чтобы плита могла быть
снята с рабочего стола; при этом кабель должен быть
размещен так, чтобы избежать его повреждения или
перегрева из-за соприкосновения с основанием.

Соединения контактной колодки
Примечание

: желто-зеленый заземляющий провод

должен быть подсоединен к выходу с символом

 и

должен быть длиннее других проводов.

Удалите около 70 мм оболочки кабеля
электропитания (

B

).

Удалите около 10 мм оболочки проводов. Затем
вставьте кабель электропитания в кабельный
зажим и подсоедините провода к выходному
щитку в соответствии с диаграммой,
расположенной около щитка.

Закрепите кабель электропитания (

B

) с помощью

кабельного зажима.

Закройте крышку выходного щитка (

A

) и затяните

ее винт.

По завершении подсоединения электрических
компонентов вставьте плиту сверху и подвесьте
ее на пружинах, как показано на рисунке.

Проводники

Количество и размер

230 V ~





~

3 X 2,5 мм

2

230 V 3 + ~





~

4 X 1,5 мм

2

400 V 3N + ~





~

5 X 1,5 мм

2

400 V 2N + ~





~

4 X 1,5 мм

2
