23
УСТАНОВКА
Подключение к электрической сети
•
Подключение к электрической сети должно
выполняться с соблюдением местных норм.
•
Данные по напряжению и потребляемой мощности
указаны на паспортной табличке.
•
Заземление прибора согласно действующим нормам
является обязательным.
Изготовитель не несет никакой ответственности за
травмы людей или животных или материальный
ущерб, явившиеся результатом несоблюдения этих
требований.
•
При установке варочной панели подключайте ее к
электрической сети через многополюсный
выключатель с расстоянием между разомкнутыми
контактами не менее 3 мм.
•
После установки прибора его электрические
компоненты должны быть недоступными.
•
Используйте электрический кабель типа H05RR-F
(см. таблицу в листке описании изделия).
•
Сетевой шнур должен иметь достаточную длину для
того, чтобы подключить прибор к электрической сети
после его встраивания в кухонную мебель.
•
После завершения установки электрические
компоненты должны быть недоступны для
пользователя.
ЭЛЕКТРИЧЕСКИЕ ВАРОЧНЫЕ ПАНЕЛИ С
БОКОВЫМИ УСТРОЙСТВАМИ
УПРАВЛЕНИЯ

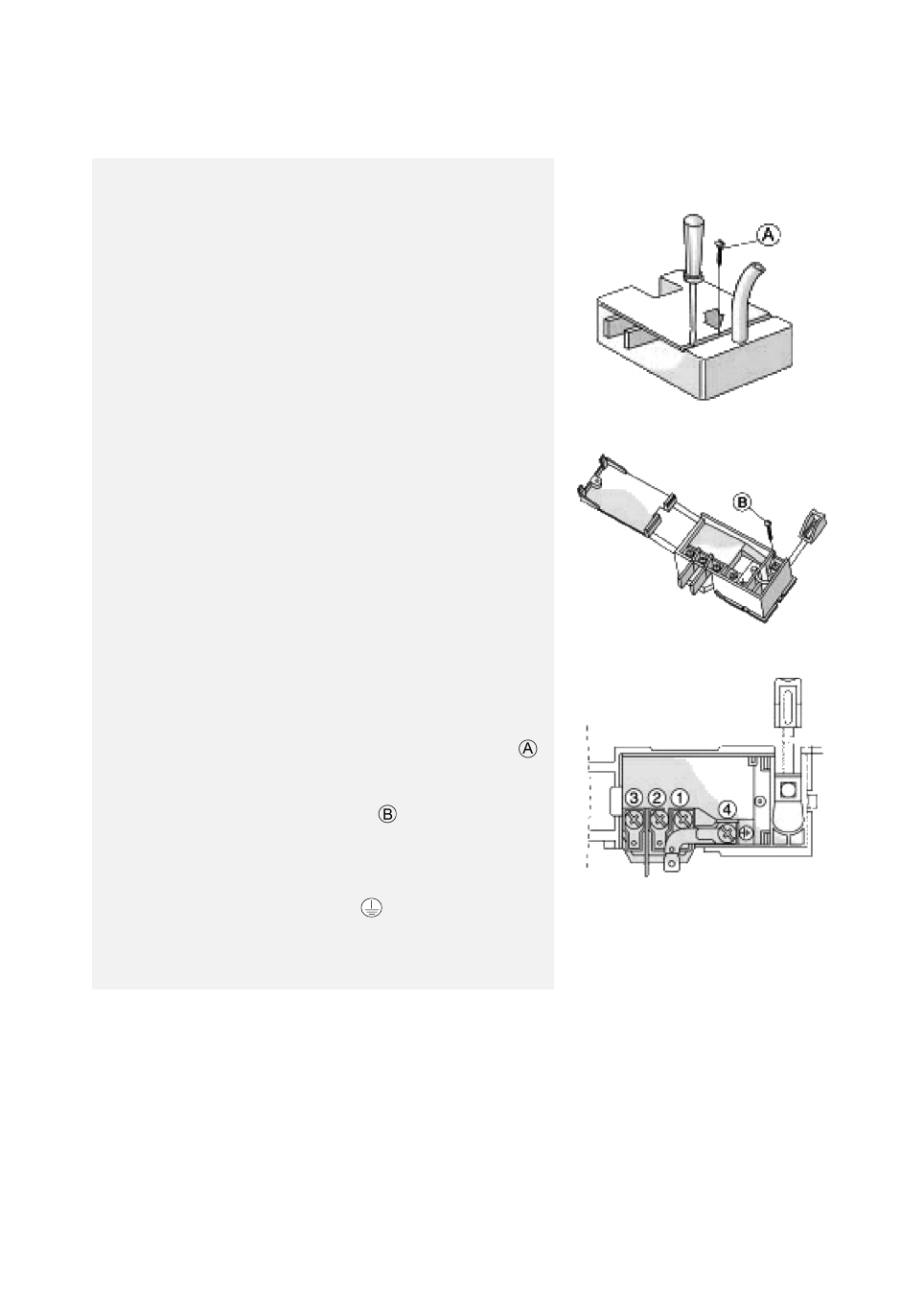

Подсоединение к клеммной колодке
1.
Откройте крышку клеммной коробки и ослабьте винт
с помощью отвертки, как показано на рисунке.
2.
Зачистите конец кабеля на длину около 70 мм.
3.
Зачистите внутренние проводники на длину около 10 мм;
ослабьте винт кабельного зажима
и вставьте конец
кабеля в зажим.
•
В клеммной колодке имеется 4 клеммы:
1-2 соединенные (фаза)
3 - нейтраль
4- земля (обозначена символом
)
4.
Подключите кабель к клеммной колодке, руководствуясь
электрической схемой, нанесенной на нижней стороне
варочной панели Затяните винты кабельных зажимов и
закройте крышку коробки.
