RU165

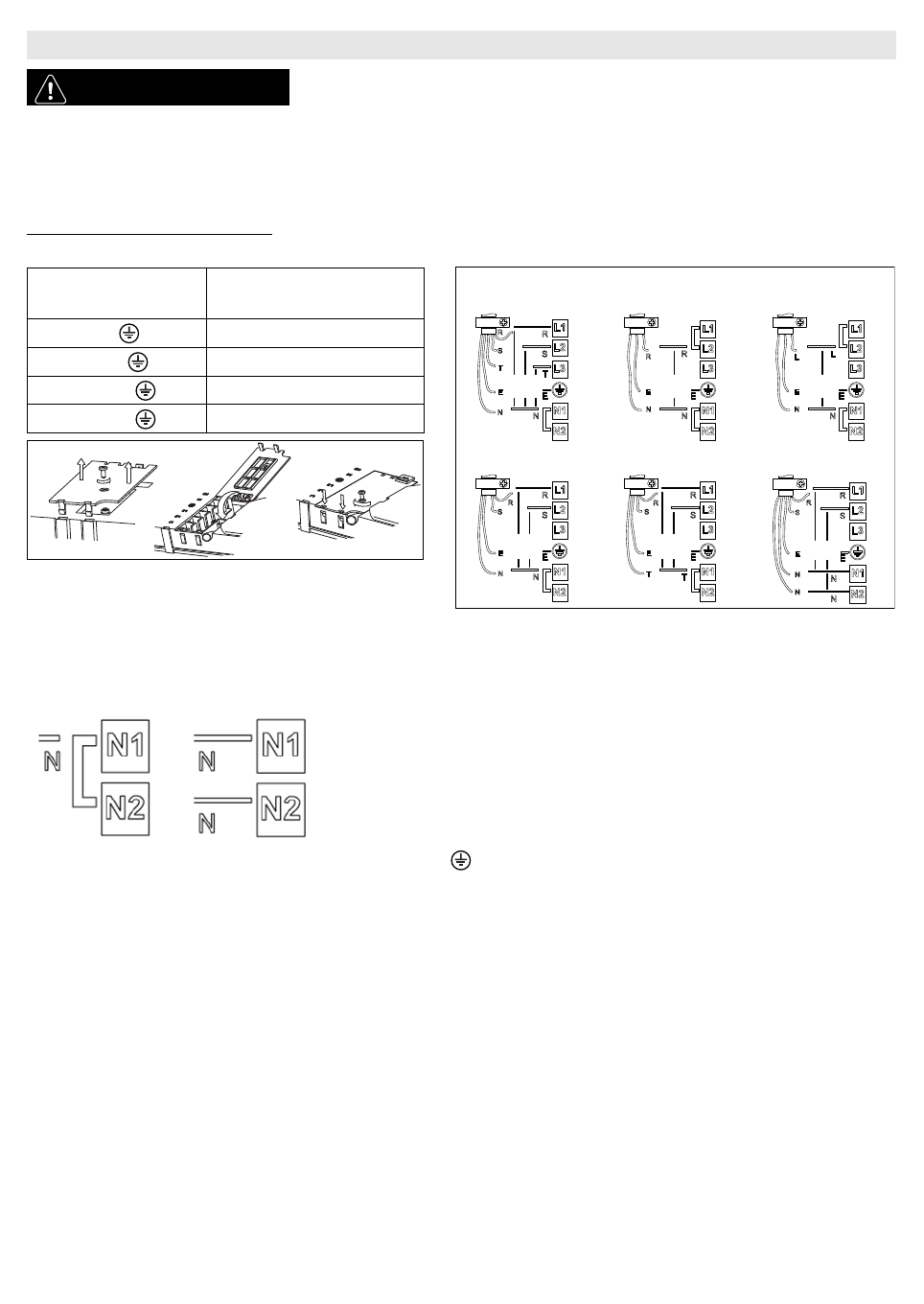

Подключение к клеммной колодке

Для подключения варочной панели к электрической сети используйте кабель типа H05RR-F (см. таблицу ниже).

Внимание!

- Сохраняйте или удаляйте металлические перемычки между клеммами L1-L2 и N1-N2 в зависимости от схемы соединений (см. рисунок).
- Если кабель электропитания входит в комплект поставки, см. прилагаемые к нему указания по подключению.
- После подсоединения проводов удостоверьтесь, что винты всех клемм плотно затянуты.
Примеры с установленной (слева) или снятой (справа) перемычкой. Подробнее см. на схеме соединений (перемычки могут быть установлены между L1-L2 и между N1-N2).

Подсоедините желто-зеленый заземляющий провод к клемме с символом

.

Этот провод должен быть длиннее остальных проводов.
1.

Снимите крышку с клеммной коробки (A), открутив крепежный винт, и вставьте крышку в шарнирное соединение (B) клеммной коробки.

2.

Вставьте кабель электропитания в кабельный зажим и подсоедините провода к клеммной колодке в соответствии с находящейся рядом с ней схемой.

3.

Закрепите кабель электропитания с помощью кабельного зажима.

4.

Закройте крышку (C) и закрепите ее на клеммной коробке с помощью снятого ранее винта.

При каждом подключении к сети в течение нескольких секунд в варочной панели выполняется автоматическая проверка.
В случае, если варочная панель уже оснащена сетевым шнуром, следуйте указаниям, приведенным на прикрепленной к нему табличке. Выполните фиксированное
подсоединение к сети электропитания через многополюсный выключатель с минимальным расстоянием 3 мм между разомкнутыми контактами.

ПОДКЛЮЧЕНИЕ К ЭЛЕКТРИЧЕСКОЙ СЕТИ

 ПРЕДУПРЕЖДЕНИЕ

-

Отсоедините прибор от электрической сети.

-

Установка прибора должна выполняться квалифицированным специалистом с
соблюдением действующих правил техники безопасности и установки оборудования.

-

Изготовитель снимает с себя всякую ответственность за материальный ущерб или травмы людей и животных, которые могут быть вызваны
несоблюдением правил, изложенных в этой главе.

-

Длина кабеля электропитания должна быть достаточной для того, чтобы варочную панель можно было снять с рабочего стола.

-

Проверьте, чтобы напряжение, указанное на паспортной табличке, расположенной на нижней стороне прибора, соответствовало
напряжению сети в помещении, где будет установлен прибор.

Проводники

Количество и площадь
сечения

220-240 В ~ +

3 X 4 мм

2

220-240 В 3 ~ +

4 X 1,5 мм

2

380-415 В 3N ~ +

5 X 1,5 мм

2

380-415 В 2N ~ +

4 X 1,5 мм

2

380-415 В 3N ~

220-240 В ~

220-240 В ~

(Великобритания и Австралия)

380-415 В 2N ~

220-240 В 3 ~

(только для Бельгии)

380-415 В 2N ~

(только для Нидерландов)

230 В

230 В

230 В

230 В

230 В

230 В

230 В

230 В

230 В

230 В

230 В

C

B

A
