RU5

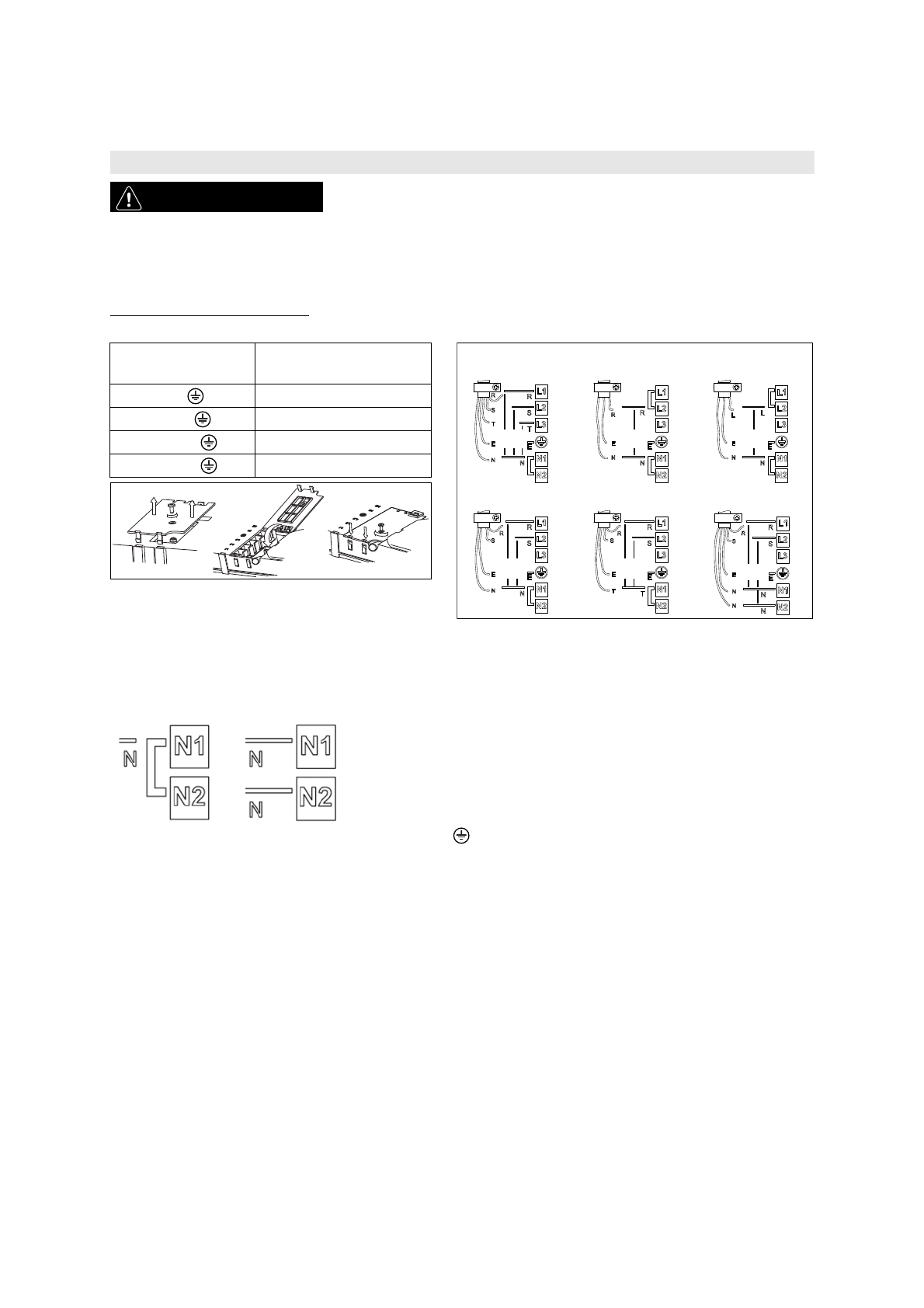

Подключение к клеммной колодке
При подключении к электрической сети используйте кабель типа H05RR-F или H05V2V2-F в соответствии с приведенной ниже таблицей.
Внимание!
- Сохраняйте или удаляйте металлические перемычки между клеммами L1-L2 и N1-N2 в зависимости от схемы соединений (см. рисунок).
- Если кабель электропитания входит в комплект поставки, см. прилагаемые к нему указания по подключению.
- После подсоединения проводов удостоверьтесь, что винты всех клемм плотно затянуты.
Примеры с установленной (слева) или снятой (справа) перемычкой. Подробнее см. на схеме соединений (перемычки могут быть установлены между L1-L2
и между N1-N2).
Подсоедините желто-зеленый заземляющий провод к клемме с символом
.
Этот провод должен быть длиннее остальных проводов.
1. Снимите крышку с клеммной коробки (A), открутив крепежный винт, и вставьте крышку в шарнирное соединение (B) клеммной коробки.
2. Вставьте кабель электропитания в кабельный зажим и подсоедините провода к клеммной колодке в соответствии с находящейся рядом с ней схемой.
3. Закрепите кабель электропитания с помощью кабельного зажима.
4. Закройте крышку (C) и закрепите ее на клеммной коробке с помощью снятого ранее винта.
При каждом подключении к сети в течение нескольких секунд в варочной панели выполняется автоматическая проверка.
В случае, если варочная панель уже оснащена сетевым шнуром, следуйте указаниям, приведенным на прикрепленной к нему табличке. Выполните фиксированное
подсоединение к сети электропитания через многополюсный выключатель с минимальным расстоянием 3 мм между разомкнутыми контактами.
ПОДКЛЮЧЕНИЕ К ЭЛЕКТРИЧЕСКОЙ СЕТИ
ПРЕДУПРЕЖДЕНИЕ
-
Отсоедините прибор от электрической сети.
-
Установка прибора должна выполняться квалифицированным специалистом с
соблюдением действующих правил техники безопасности и установки оборудования.
-
Изготовитель снимает с себя всякую ответственность за материальный ущерб или травмы людей и животных, которые могут быть
вызваны несоблюдением правил, изложенных в этой главе.
-
Длина кабеля электропитания должна быть достаточной для того, чтобы варочную панель можно было снять с рабочего стола.
-
Проверьте, чтобы напряжение, указанное на паспортной табличке, расположенной на нижней стороне прибора, соответствовало
напряжению сети в помещении, где будет установлен прибор.
Проводники
Количество и площадь
сечения
220–240 В ~ +
3 X 4 мм
2
220–240 В 3 ~ +
4 X 1,5 мм
2
380–415 В 3N ~ +
5 X 1,5 мм
2
380–415 В 2N ~ +
4 X 1,5 мм
2
230 В
230 В
230 В
230 В
230 В
230 В
230 В
230 В 230 В
230 В
230 В
380–415 В 3N ~
220–240 В ~
220–240 В ~
(Великобритания и Австралия)
380–415 В 2N ~
220–240 В 3 ~
(только для Бельгии)
380–415 В 2N ~
(только для Нидерландов)
C
B
A
