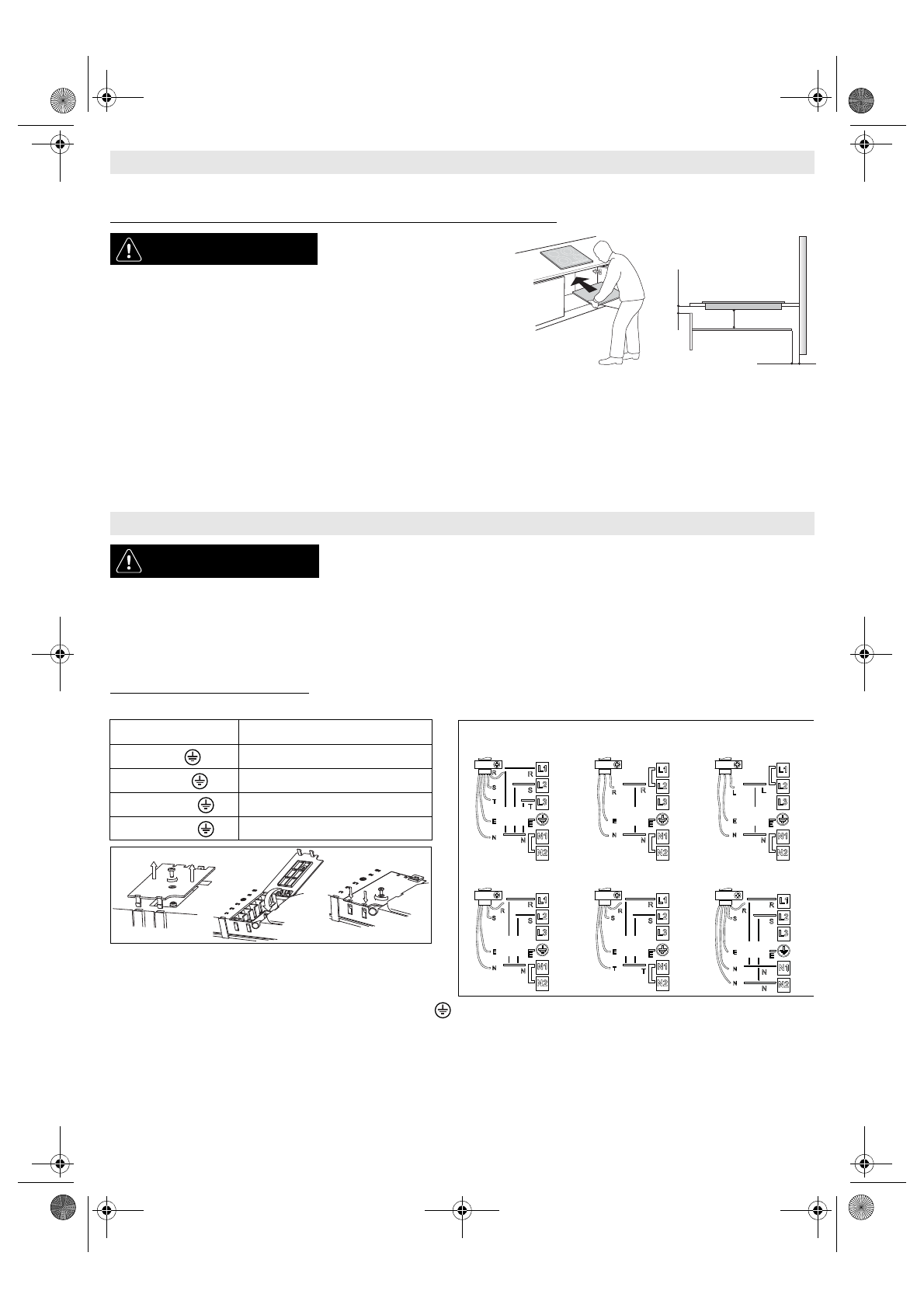

RU6

После распаковки прибора проверьте его на отсутствие повреждений, которые могли возникнуть во время транспортировки; в случае возникших проблем

обратитесь к продавцу или в сервисный центр.

ТРЕБОВАНИЯ К КУХОННОЙ МЕБЕЛИ, ИСПОЛЬЗУЕМОЙ ПРИ ВСТРАИВАНИИ ПРИБОРА

Подключение к клеммной колодке

Для подключения варочной панели к электрической сети используйте кабель типа H05RR-F (см. таблицу ниже).

Подсоедините желто-зеленый заземляющий провод к клемме с символом

.

Этот провод должен быть длиннее остальных проводов.

1. Снимите крышку с клеммной коробки (A), открутив крепежный винт, и вставьте крышку в шарнирное соединение (B) клеммной коробки.

2. Вставьте кабель электропитания в кабельный зажим и подсоедините провода к клеммной колодке в соответствии с находящейся рядом с ней схемой.

3. Закрепите кабель электропитания с помощью кабельного зажима.

4. Закройте крышку (C) и закрепите ее на клеммной коробке с помощью снятого ранее винта (п. 1).

При каждом подключении к сети в течение нескольких секунд в варочной панели выполняется автоматическая проверка.

В случае, если варочная панель уже оснащена сетевым шнуром, следуйте указаниям, приведенным на прикрепленной к нему табличке. Выполните фиксированное

подсоединение к сети электропитания через многополюсный выключатель с минимальным расстоянием между разомкнутыми контактами 3 мм.

УСТАНОВКА

 ПРЕДУПРЕЖДЕНИЕ

-

Установите под варочной панелью

разделительную панель.

-

После завершения установки

доступ к нижней части прибора

должен быть невозможен.

-

В  случае  установки  под

варочной панелью духовки

разделительную панель

устанавливать не нужно.

•

Расстояние между нижней поверхностью прибора и разделительной панелью должно соответствовать размерам, указанным на рисунке.

•

В целях обеспечения правильной работы прибора требуемый минимальный зазор между варочной панелью и верхней панелью кухонной мебели (5 мм)

должен всегда оставаться свободным.

•

Прежде чем устанавливать варочную панель, подготовьте в кухонной мебели все необходимые отверстия и разрезы и удалите все стружки и опилки.

•

Если под варочной панелью установлен духовой шкаф,  убедитесь в том, что он оснащен системой охлаждения.

•

В случае установки заподлицо запросите в сервисном центре комплект винтов 4801 211 00112.

•

Для того чтобы вынуть плиту из отверстия в столешнице, следует, пользуясь отверткой (не предусмотрена в комплекте), освободить пружины с нижней

стороны прибора.

•

Не размещайте варочную панель над посудомоечной или стиральной машиной во избежание попадания пара или влаги на ее электронные компоненты, что

может привести к их повреждению.

ПОДКЛЮЧЕНИЕ К ЭЛЕКТРИЧЕСКОЙ СЕТИ

 ПРЕДУПРЕЖДЕНИЕ

-

Отсоедините прибор от электрической сети.

-

Установка прибора должна выполняться квалифицированным специалистом с соблюдением

действующих правил техники безопасности и установки оборудования.

-

Изготовитель снимает с себя всякую ответственность за повреждения предметов или травмы людей и животных, явившиеся результатом

несоблюдения правил, изложенных в этой главе.

-

Длина кабеля электропитания должна быть достаточной для того, чтобы варочную панель можно было снять с рабочего стола.

-

Проверьте, чтобы напряжение, указанное на паспортной табличке, расположенной на нижней стороне прибора, соответствовало напряжению

сети в помещении, где будет установлен прибор.

-

Запрещается пользоваться удлинителями.

Провода

Число и сечение жил

220-240 В ~ +

3 x 4 мм

2

220-240 В 3 ~ +

4 x 1.5 мм

2

380-415 В 3N ~ +

5 x 1.5 мм

2

380-415 В 2N ~ +

4 x 1.5 мм

2

мин. 5 мм

мин. 20 мм

ми

н. 5 м

м

380-415 В 3N ~

220-240 В ~

220-240 В ~

(только для Австралии,

Великобритании)

380-415 В 2N ~

220-240 В 3 ~

(только для

Бельгии)

380-415 В 2N ~

(только для

Нидерландов)

230

В

230 В

230 В 230 В

230 В 230 В

230 В 230 В 230 В

230 В

230 В

C

B

A
