После распаковки прибора проверьте его на отсутствие повреждений, которые могли возникнуть во время транспортировки; в случае возникших проблем

обратитесь к продавцу или в сервисный центр.

Размеры для встраивания и указания по установки см. на иллюстрациях на стр.2.

ТРЕБОВАНИЯ К КУХОННОЙ МЕБЕЛИ, ИСПОЛЬЗУЕМОЙ ПРИ ВСТРАИВАНИИ ПРИБОРА

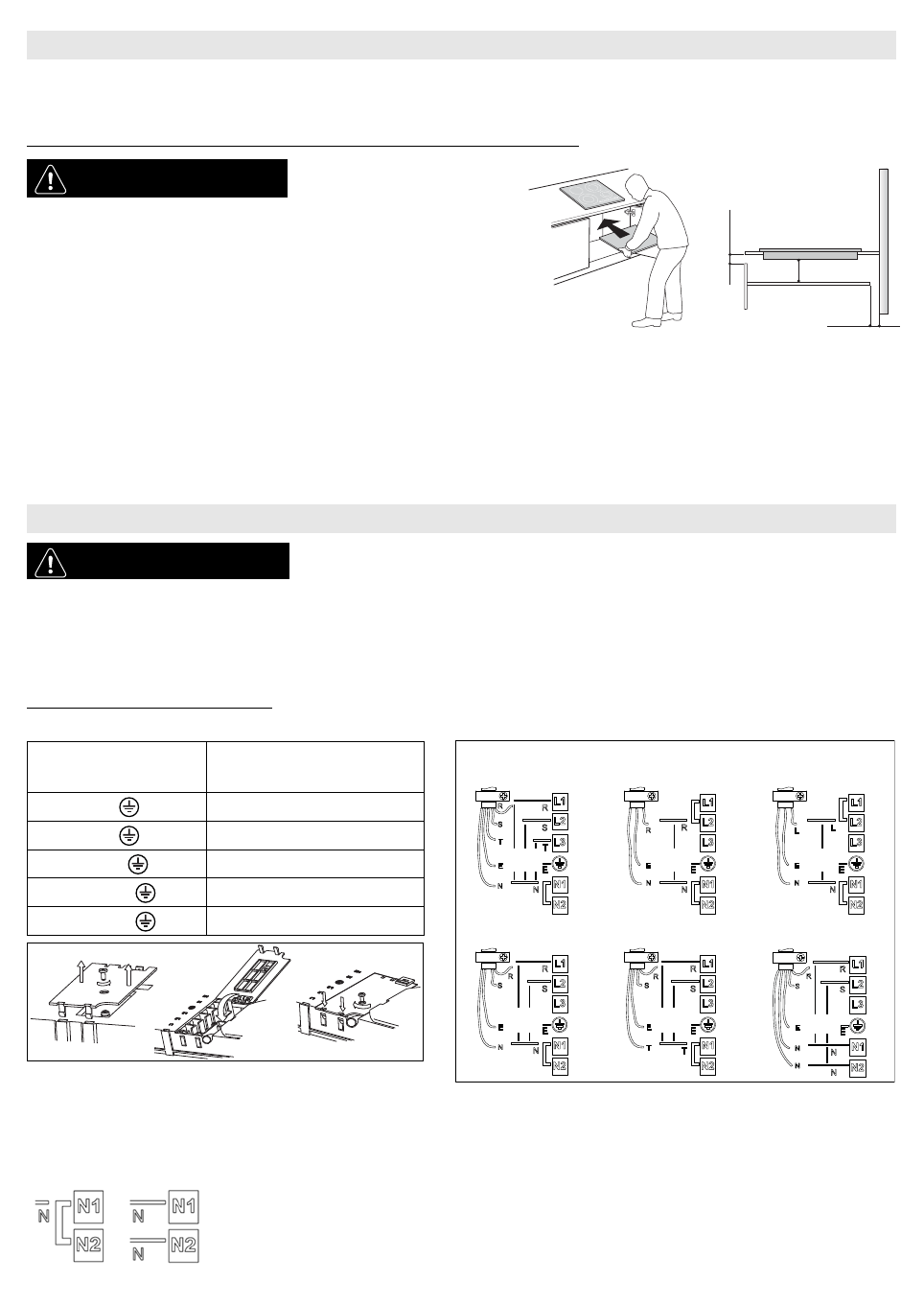

Подключение к клеммной колодке

Для подключения варочной панели к электрической сети используйте кабель типа H05RR-F (см. таблицу ниже).

Внимание!

- Сохраняйте или удаляйте металлические перемычки между клеммами L1-L2 и N1-N2 в зависимости от схемы соединений (см. рисунок).

- Если кабель электропитания входит в комплект поставки, см. прилагаемые к нему указания по подключению.

- После подсоединения проводов удостоверьтесь, что винты всех клемм плотно затянуты.

Примеры с установленной (слева) или снятой (справа) перемычкой. Подробнее см. на схеме соединений (перемычки могут быть установлены между L1-L2 и между N1-N2).

УСТАНОВКА

 ПРЕДУПРЕЖДЕНИЕ

-

Установите под варочной

панелью разделительную

панель.

-

После завершения установки

доступ к нижней части

прибора должен быть

невозможен.

-

В случае установки под

варочной панелью духовки

разделительную панель

устанавливать не нужно.

Расстояние между нижней поверхностью прибора и разделительной панелью должно соответствовать размерам, указанным на рисунке.

В целях обеспечения правильной работы прибора требуемый минимальный зазор между варочной панелью и верхней панелью кухонной мебели (5

мм) должен всегда оставаться свободным.

Если под варочной панелью установлен духовой шкаф, убедитесь в том, что он оснащен системой охлаждения.

Не устанавливайте варочную панель рядом с посудомоечной или стиральной машиной, чтобы не подвергать электрические компоненты вредному

воздействию пара или влаги.

В случае установки заподлицо запросите в сервисном центре комплект винтов 4801 211 00112.

Для снятия варочной панели пользуйтесь отверткой (не входит в комплект поставки), нажимая ей на пружины, расположенные с ее нижней стороны по периметру.

ПОДКЛЮЧЕНИЕ К ЭЛЕКТРИЧЕСКОЙ СЕТИ

 ПРЕДУПРЕЖДЕНИЕ

-

Отсоедините прибор от электрической сети.

-

Установка прибора должна выполняться квалифицированным специалистом с

соблюдением действующих правил техники безопасности и установки оборудования.

-

Изготовитель снимает с себя всякую ответственность за материальный ущерб или травмы людей и животных, которые могут быть вызваны

несоблюдением правил, изложенных в этой главе.

-

Длина кабеля электропитания должна быть достаточной для того, чтобы варочную панель можно было снять с рабочего стола.

-

Проверьте, чтобы напряжение, указанное на паспортной табличке, расположенной на нижней стороне прибора, соответствовало

напряжению сети в помещении, где будет установлен прибор.

Проводники

Количество и площадь

сечения

220-240 В ~ +

3 X 4 мм

2

230-240 В ~ +

3 X 4 мм

2

 (только для Австралии)

220-240 В 3 ~ +

4 X 1,5 мм

2

380-415 В 3N ~ +

5 X 1,5 мм

2

380-415 В 2N ~ +

4 X 1,5 мм

2

мин. 5 мм

мин. 20 мм

мин. 5

мм

380-415 В 3N ~

220-240 В ~

230-240 В ~ (только для Австралии)

220-240 В ~

(только для Великобритании)

380-415 В 2N ~

220-240 В 3 ~

(только для Бельгии)

380-415 В 2N ~

(только для Нидерландов)

230 В 230 В

23

0 В

23

0 В

230 В 230 В

230 В 230 В 230 В

230 В

230 В

C

B

A
