RU146

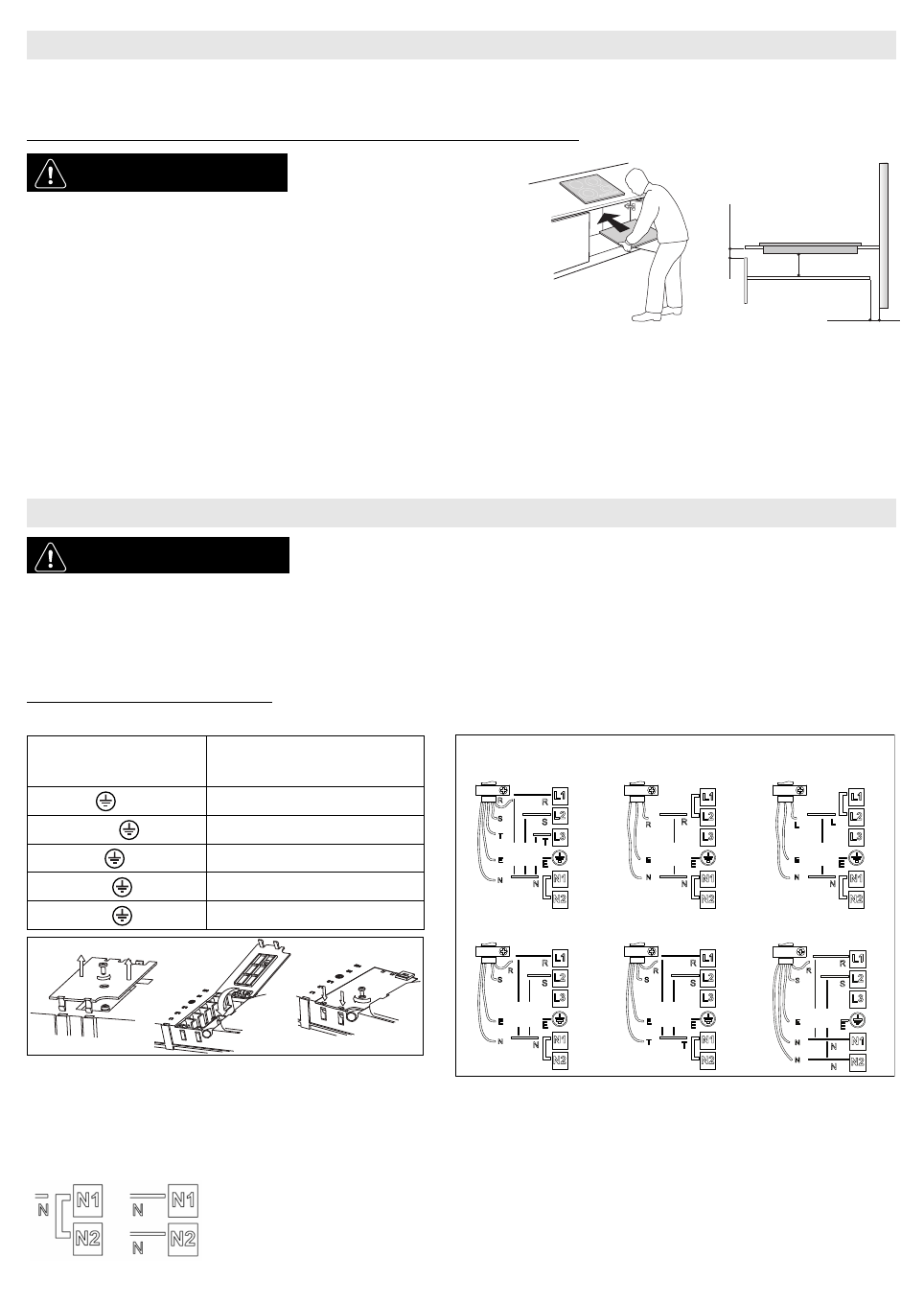

После распаковки прибора проверьте его на отсутствие повреждений, которые могли возникнуть во время транспортировки; в случае возникших проблем
обратитесь к продавцу или в сервисный центр.
Размеры для встраивания и указания по установки см. на иллюстрациях на стр.2.
ТРЕБОВАНИЯ К КУХОННОЙ МЕБЕЛИ, ИСПОЛЬЗУЕМОЙ ПРИ ВСТРАИВАНИИ ПРИБОРА
Подключение к клеммной колодке
Для подключения варочной панели к электрической сети используйте кабель типа H05RR-F (см. таблицу ниже).
Внимание!
- Сохраняйте или удаляйте металлические перемычки между клеммами L1-L2 и N1-N2 в зависимости от схемы соединений (см. рисунок).
- Если кабель электропитания входит в комплект поставки, см. прилагаемые к нему указания по подключению.
- После подсоединения проводов удостоверьтесь, что винты всех клемм плотно затянуты.
Примеры с установленной (слева) или снятой (справа) перемычкой. Подробнее см. на схеме соединений (перемычки могут быть установлены между L1-L2 и между N1-N2).
УСТАНОВКА
ПРЕДУПРЕЖДЕНИЕ
-
Установите под варочной
панелью разделительную
панель.
-
После завершения установки
доступ к нижней части
прибора должен быть
невозможен.
-
В случае установки под
варочной панелью духовки
разделительную панель
устанавливать не нужно.
•
Расстояние между нижней поверхностью прибора и разделительной панелью должно соответствовать размерам, указанным на рисунке.
•
В целях обеспечения правильной работы прибора требуемый минимальный зазор между варочной панелью и верхней панелью кухонной мебели (5
мм) должен всегда оставаться свободным.
•
Если под варочной панелью установлен духовой шкаф, убедитесь в том, что он оснащен системой охлаждения.
•
Не устанавливайте варочную панель рядом с посудомоечной или стиральной машиной, чтобы не подвергать электрические компоненты вредному
воздействию пара или влаги.
•
В случае установки заподлицо запросите в сервисном центре комплект винтов 4801 211 00112.
•
Для снятия варочной панели пользуйтесь отверткой (не входит в комплект поставки), нажимая ей на пружины, расположенные с ее нижней стороны по периметру.
ПОДКЛЮЧЕНИЕ К ЭЛЕКТРИЧЕСКОЙ СЕТИ
ПРЕДУПРЕЖДЕНИЕ
-
Отсоедините прибор от электрической сети.
-
Установка прибора должна выполняться квалифицированным специалистом с
соблюдением действующих правил техники безопасности и установки оборудования.
-
Изготовитель снимает с себя всякую ответственность за материальный ущерб или травмы людей и животных, которые могут быть вызваны
несоблюдением правил, изложенных в этой главе.
-
Длина кабеля электропитания должна быть достаточной для того, чтобы варочную панель можно было снять с рабочего стола.
-
Проверьте, чтобы напряжение, указанное на паспортной табличке, расположенной на нижней стороне прибора, соответствовало
напряжению сети в помещении, где будет установлен прибор.
Проводники
Количество и площадь
сечения
230 В ~ +
3 X 4 мм
2
230-240 В ~ +
3 X 4 мм
2
(только для Австралии)
230 В 3 ~ +
4 X 1,5 мм
2
400 В 3N ~ +
5 X 1,5 мм
2
400 В 2N ~ +
4 X 1,5 мм
2
мин. 5 мм
мин. 20 мм
мин. 5
мм
400 В 3N ~
230 В ~
230-240 В ~ (только для Австралии)
230 В ~ (только для Великобритании)
400 В 2N ~
230 В 3 ~ (только для Бельгии)
400В 2N ~ (только для
Нидерландов)
230 В
230 В
230 В
230 В
230 В
230 В
230 В
230 В
230 В
230 В
230 В
C
B
A
