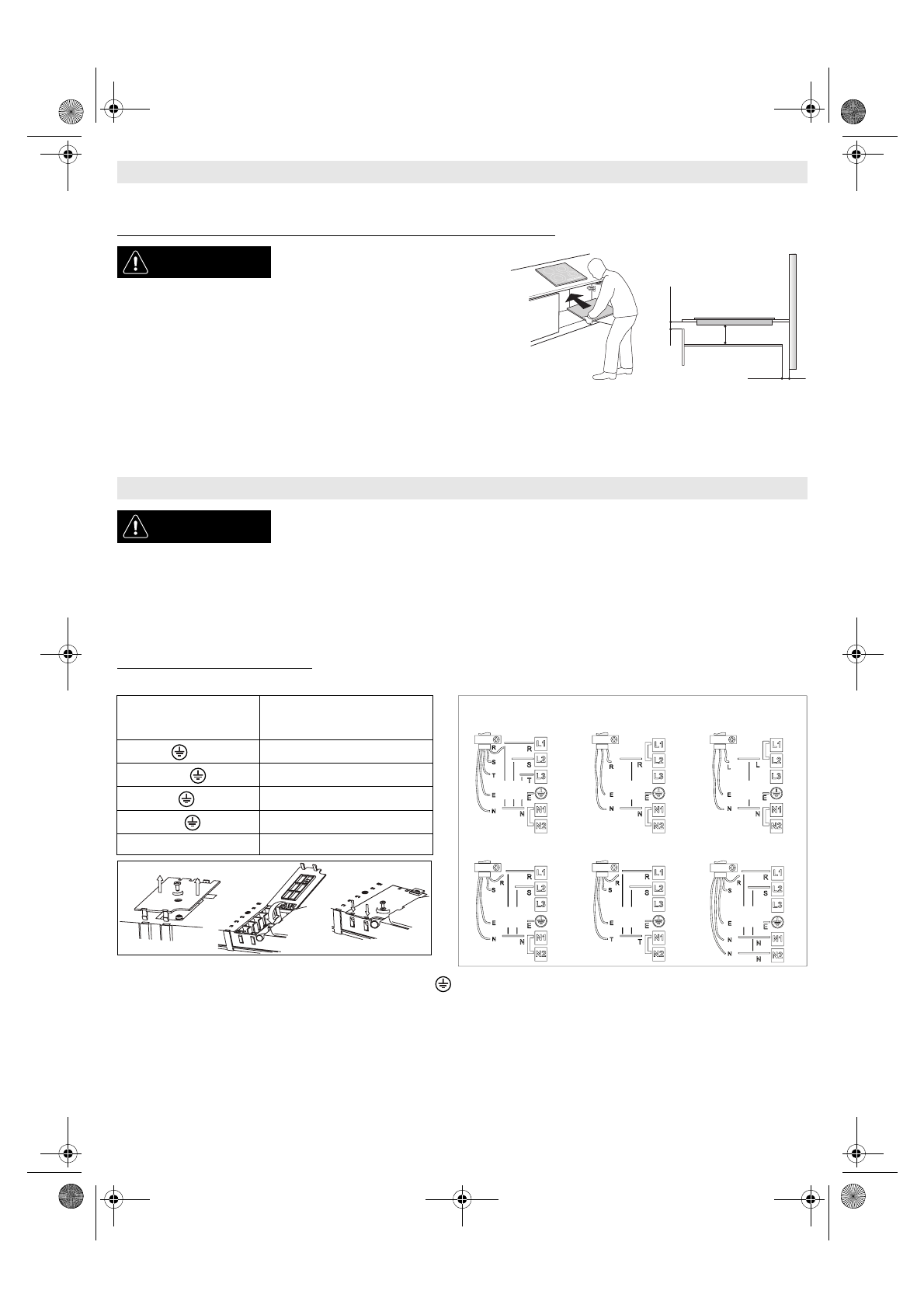

RU134
После распаковки прибора проверьте его на отсутствие повреждений, которые могли возникнуть во время транспортировки; в случае возникших проблем
обратитесь к продавцу или в сервисный центр.
ТРЕБОВАНИЯ К КУХОННОЙ МЕБЕЛИ, ИСПОЛЬЗУЕМОЙ ПРИ ВСТРАИВАНИИ ПРИБОРА
Подключение к клеммной колодке
Для подключения варочной панели к электрической сети используйте кабель типа H05RR-F (см. таблицу ниже).
Подсоедините желто-зеленый заземляющий провод к клемме с символом
.
Этот провод должен быть длиннее остальных проводов.
1. Снимите крышку с клеммной коробки (A), открутив крепежный винт, и вставьте крышку в шарнирное соединение (B) клеммной коробки.
2. Удалите около 70 мм изоляции с кабеля электропитания.
3. Удалите около 10 мм изоляции проводов. Вставьте кабель электропитания в кабельный зажим и подсоедините проода к клеммной колодке в соответствии с
находящейся рядом с ней схемой.
4. Закрепите кабель электропитания с помощью кабельного зажима.
5. Закройте крышку (C) и закрепите ее на клеммной коробке с помощью снятого ранее винта (п. 1).
При каждом подключении к сети в течение нескольких секунд в варочной панели выполняется автоматическая проверка.
В случае если в варочной панели предусмотрен кабель электропитания, следуйте указаниям на этикетке, прикрпленной к этому кабелю. Выполните подключение к
стационарной электросети через многополюсный выключател с минимальным расстоянием между разомкнутыми контактами 3 мм.
УСТАНОВКА
ОСТОРОЖНО
-
Установите под варочной панелью
разделительную панель.
-
После завершения установки доступ к
нижней части прибора должен быть
невозможен.
-
В случае установки под варочной
панелью духовки разделительную
панель устанавливать не нужно.
•
Расстояние между нижней поверхностью прибора и разделительной панелью
должно соответствовать размерам, указанным на рисунке.
•
В целях обеспечения правильной работы прибора требуемый минимальный зазор
между варочной панелью и верхнй панелью кухонной мебели должен всегда
оставаться свободным.
•
Прежде чем устанавливать варочную панель, подготовьте в кухонной мебели все
необходимые отверстия и разрезы и удалите все стружки и опилки.
ПОДКЛЮЧЕНИЕ К ЭЛЕКТРИЧЕСКОЙ СЕТИ
ОСТОРОЖНО
-
Отсоедините прибор от электрической сети.
-
Установка прибора должна выполняться квалифицированным специалистом с соблюдением
действующих правил техники безопасности и установки оборудования.
-
Изготовитель снимает с себя всякую ответственность за повреждения предметов или травмы людей и животных, вившиеся результатом
несоблюдения правил, изложенных в этой главе.
-
Длина кабеля электропитания должна быть достаточной для того, чтобы варочную панель можно было снять с рабочего стола.
-
Проверьте, чтобы напряжение, указанное на паспортной табличке, расположенной на нижней стороне прибора, соответствовало
напряжению сети в помещении, где будет установлен прибор.
-
Нельзя пользоваться удлинителями.
Проводники
Количество и площадь
сечения
230 В ~ +
3 X 4 мм
2
230-240 В ~ +
3 X 4 мм
2
(только для Австралии)
230 В 3 ~ +
4 X 1,5 мм
2
400 В 3N ~ +
5 X 1,5 мм
2
400 В 2N ~ +
4 X 1,5 мм
2
мин. 5
мин. 20
ми
н. 5
400 В 3N ~
230 В ~
230-240 В ~ (только для Австралии)
230 В ~ (только для Великобритании)
400 В 2N ~
230 В 3 ~ (только для Бельгии)
400 В 2N ~
(только для Нидерландов)
23
0В
23
0 В
230
В
230
В
23
0 В
23
0 В
230 В 230 В 230 В
230 В
230 В
C
B
A
