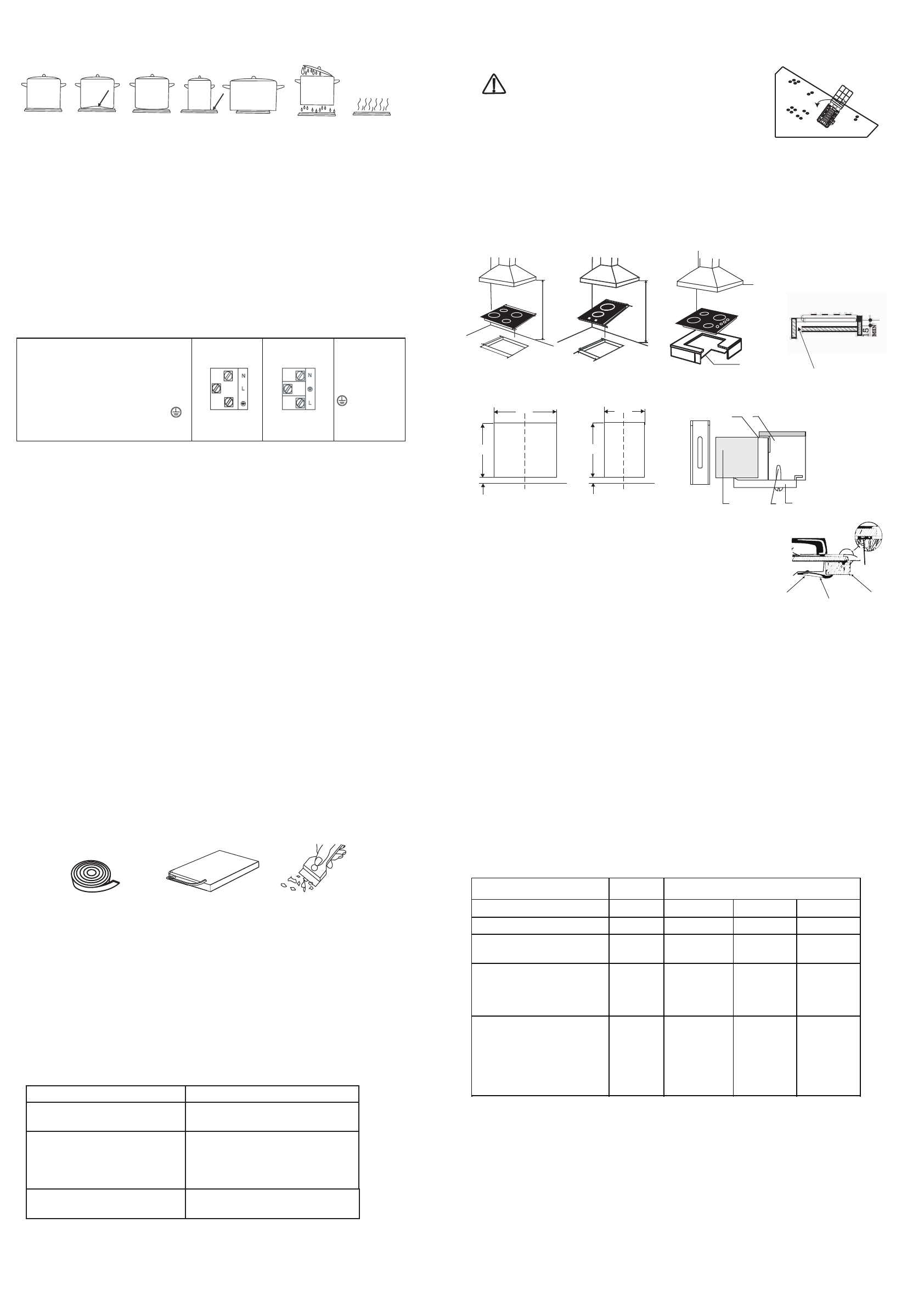

ВНИМАНИЕ

После подключения провода к плите, до

включения в сеть закройте все зажимы кабеля и

крышку клеммной колодки, повернув ее вниз.

Если вы приобрели прибор не оснащенный сетевым проводом, то надо использовать провод питания,

 устойчивый к температуре не менее 90



1-столешница

2-винт

3-кронштейн

4-плита

5-уплотнитель

50mm

564

49

4

50mm

287

498

2



1



3

4

5



750mm

5 8 0

mm

564

mm

494

mm

5

m

10

m

68mm





















Рекомендуемая установка

Деревянный блок

Вентиляционный зазор

под плитой > 30 мм

Скребок для очистки варочной панели

ВНИМАНИЕ

: Прибор и его части нагреваются во время использования. Уход и обслуживание

осуществлять с осторожностью, чтобы избежать прикосновения с нагревательными

элементами.

Не подпускайте детей младше 8 лет к варочной поверхности.

Дети старше 8 лет могут пользоваться изделием под присмотром взрослых.

Не допускается использование прибора лицами с ограниченными физическими,

сенсорными или умственными способностями или отсутствием опыта и знаний. Очистка

и техническое обслуживание должно производиться без детей.

ВНИМАНИЕ

: Опасность пожара: не хранить предметы на варочной поверхности.

ВНИМАНИЕ

: В случае образования трещины на поверхности - выключить прибор,

чтобы избежать поражения электрическим током.

ВНИМАНИЕ:

 Не использовать пароочиститель.

Использование

Не используйте слишком тяжелые и неустойчивые кастрюли и сковороды. Не оставляйте варочную

панель включенной на долгое время без посуды на конфорке.

Хорошо

  Плохо

(вогнутая

 основа)

(малый

размер)

(большой

размер)

(влага на плите)

(нет посуды)

  Плохо

(выпуклая

 основа)

Плохо

Плохо

Плохо

Плохо

Установка

Электрическое подключение прибора осуществляется при помощи трехжильного кабеля,

подходящего для работы с переменным током при напряжении и частоте, указанной на таблице.

Внимательно изучите схему подключения проводов. Желто/зеленый провод является заземляющим.

Подключение к электросети должно быть произведено квалифицированным лицом при соблюдении

всех норм электробезопасности. Когда прибор устанавливается выше встроенного духового шкафа,

то эти два устройства должны быть соединены по отдельности. Кабель питания должен быть

расположен так, чтобы ни одна точка кабеля не достигала температуры выше 50°C. Также проверьте,

чтобы система питания имела эффективное заземление и легко отключалась от сети в случае

необходимости.

ТЕХНИЧЕСКАЯ ИНФОРМАЦИЯ ПО УСТАНОВКЕ:

Этот прибор должен быть установлен только квалифицированным специалистом и в соответствии с

нормами по электробезопасности. Поверхности стен и столешниц должны выдерживать температуру

до 95 градусов по Цельсию. Не должно быть близко расположенных легковоспламенимых

предметов, таких как шторы, полотенца, салфетки и т.п.

Размеры прямоугольных отверстий в столешнице под соответствующие модели варочных

поверхностей указаны на рисунке и в таблице. Толщина столешниц должна быть 40 - 50 мм.

Установка и фиксация плиты.

Перед установкой варочной панели смонтируйте клеевой уплотнитель

вокруг нижней кромки варочной панели. Важно установить его ровно,

без нахлеста, чтобы предотвратить просачивание жидкостей под

плиту.Установите плиту в монтажное отверстие.

Закрепите варочную панель в положение с помощью крепежных

кронштейнов.

a

Столешница

Крепежная скоба

    (кронштейн)

Винт

Установите варочную панель в подготовленное отверстие в столешнице. Заведите идущие в

комплекте кронштейны за нижнюю часть столешницы и зафиксируйте их при помощи винтов.

Нависающие поверхности, такие как вытяжки или нижние части шкафов разрешается размещать

на расстоянии не менее 750 мм над конфорками.

Расстояние между дном варочной поверхности и ближайшей поверхностью должно быть не менее

50мм.

Плита комплектуется специальным уплотнением, которое предотвращает попадание жидкости.

Следуйте инструкциям, чтобы установить его правильно.

Уплотнение:

Переверните варочную панель и расположите уплотнитель так, чтобы края уплотнителя и

варочной панели идеально совпадали. Зафиксируйте уплотнитель равномерными нажатиями.

ОЧИСТКА И ОБСЛУЖИВАНИЕ

Отключайте сетевое питание от оборудования для проведения технического обслуживания и

чистки. Подождите, пока прибор остынет. Рекомендуется использовать теплую воду и специальные

моющие средства для чистки эмалированных элементов. Никогда не используйте абразивные

материалы (пемза, проволочные щетки) и средства с сильным абразивным эффектом (чистящие

порошки и пр.). Используйте губки или мягкие влажные ткани, чтобы очистить конфорки.  Для чистки

трудноудаляемых загрязнений возможно использование скребка из плотной резины или пластика.

Помните, что избыток воды может привести к повреждению электрических элементов.

УСТРАНЕНИЕ НЕИСПРАВНОСТЕЙ

Неисправность

Плита не работает

Действия

• Проверьте подключение проводов

• Проверьте предохранитель

Присутствует небольшой дым,

 когда прибор работает

• Это нормально при первом

использовании.

• Проверьте герметичность

соединения панели со столешницей.

Вымойте поверхность плиты.

Сетевой провод поврежден

Свяжитесь с ближайшим центром

обслуживания.

CS60

CA60

CA30

75

0

m

m

300mm

287mm

498mm

520mm

40mm

Символ

Значение

Модель
Тип варочной панели

Количество электрических

конфорок и / или областей

Технология нагрева

(индукционные конфорки и

области приготовления пищи,

инфракрасные варочные зоны,

твердые пластины)

Диаметр полезной площади

поверхности нагретой зоны

приготовления пищи

Ø

--

--

--

--

2

4

Большой круг:

18,0 см

Малый круг:

14,5 см

Большой круг:

18,0 см

Малый круг:

14,5 см

CA60

4

Встраиваемая

варочная панель

Встраиваемая

варочная панель

Встраиваемая

варочная панель

Большой круг:18,0 см

Малый круг:14,5 см

Несколько зон:

Внешний круг:

18,0 см,

Внутренний круг:

12,0 см

Инфракрасные

варочные зоны

Инфракрасные

варочные зоны

Инфракрасные

варочные зоны

CS60

CA30

For non-circular cooking zones or

areas: length and width of useful

surface area per electric heated

cooking zone or area, rounded to

the nearest 5 mm

Energy consumption per cooking

zone or area calculated per kg

Energy consumption for the

hob calculated per kg

L, W

EC

electric cooking

EC

electric hob

Big ring:

193,78

N/A

N/A

Small ring:

186,66

Big ring:

181.97

Small ring:

194.23

190,22

188.10

Big ring:

193,78

N/A

Small ring:

186,66

Multiple zones:

194,29

190,35









  .

















 E

CS 60

CA 30

L -

фаза



N -

ноль



заземление

крышку клеммной

CA 60     CS60

CA 30

               СХЕМА ПОДКЛЮЧЕНИЯ
   Внимание! Напряжение нагревательных
     элементов 220-240 В. Внимание! При
прдключении прибора заземляющий провод
         должен быть подключен к клемме

Характеристики
