10
5080003013ind03 ru 08.03 EB

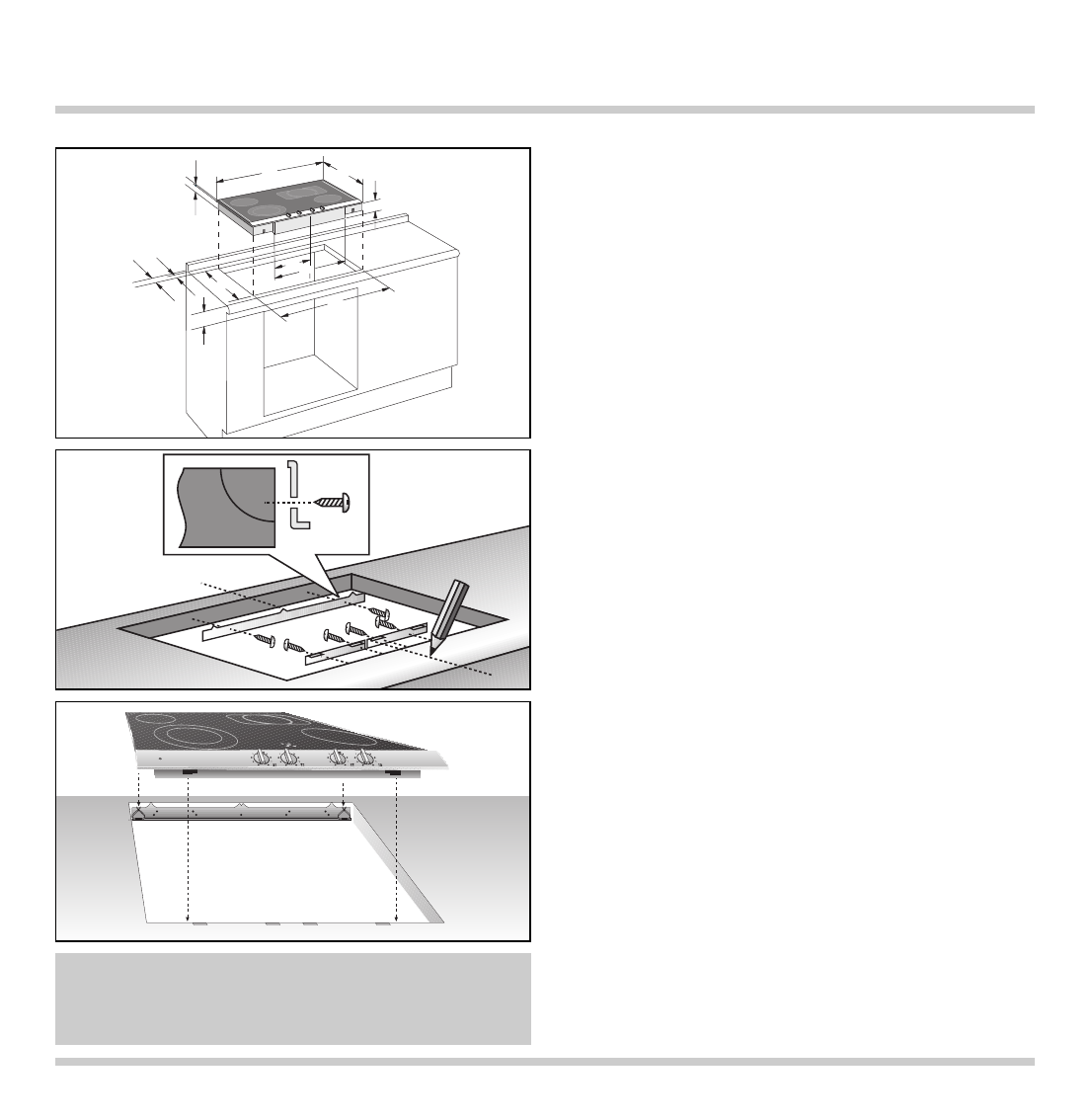

6.3 Монтаж и демонтаж
–
Сделайте в кухонном прилавке вырез
для
одного и нескольких варио-приборов.
Руководствуйтесь при этом монтажным эскизом
и таблицей габаритов. В таблице учтен резерв
на установку связных планок между приборами.
Это важно!
Угол между поверхностью разреза
и прилавком кухни должен составлять 90
градусов (рис. 7).
–
Разметьте точно середину выреза.
Прикрепите длинную шину крепления к
заднему краю выреза. Проследите за тем,
чтобы выступы шины крепления легли на края
прилавка, а срединная отметка шины точно
соответствовала размеченной середине
выреза (рис. 8).
–
Прикрепите две короткие шины крепления к
переднему краю выреза.
Проследите за тем,
чтобы выступы шины крепления легли на
края прилавка, а внутренние края шин точно
сошлись в размеченной середине выреза
(рис. 8).
–
Вставьте прибор в прилавок.
Обращайте
внимание на то, чтобы фиксаторы прибора
точно легли на зажимные пружины. С силой
подайте затем прибор в направлении прилавка.
Фиксаторы прибора должны „защелкнуться“ в
зажимных пружинах (рис. 9).
Указание:
При встраивании прибора в кухонный
прилавок, выполненный из гранита или мрамора,
для сверления отверстий обратитесь к
специалисту или наклейте крепящие шины
жаростойким двухкомпонентным клеем (металл-
камень).
Несколько приборов могут быть смонтированы
в отдельных нишах при минимальных боковых
зазорах между ними 40 мм.
Указание:
Из соображений безопасности расстояние до
стенок напольного шкафа должно быть минимум
10 мм.
При монтаже промежуточного пола расстояние от
нижнего края корпуса плиты до промежуточного
пола (соотв. до ближайшей возгораемой части
мебели) должно составлять не менее 50 мм.
min. 35
min. 50
490
680
min. 60
48
8,5
700
510
400
200
58
Рис.
7
Рис.
8
Рис.
9
