RU

17

Монтаж

www.bora.com

>

20

50

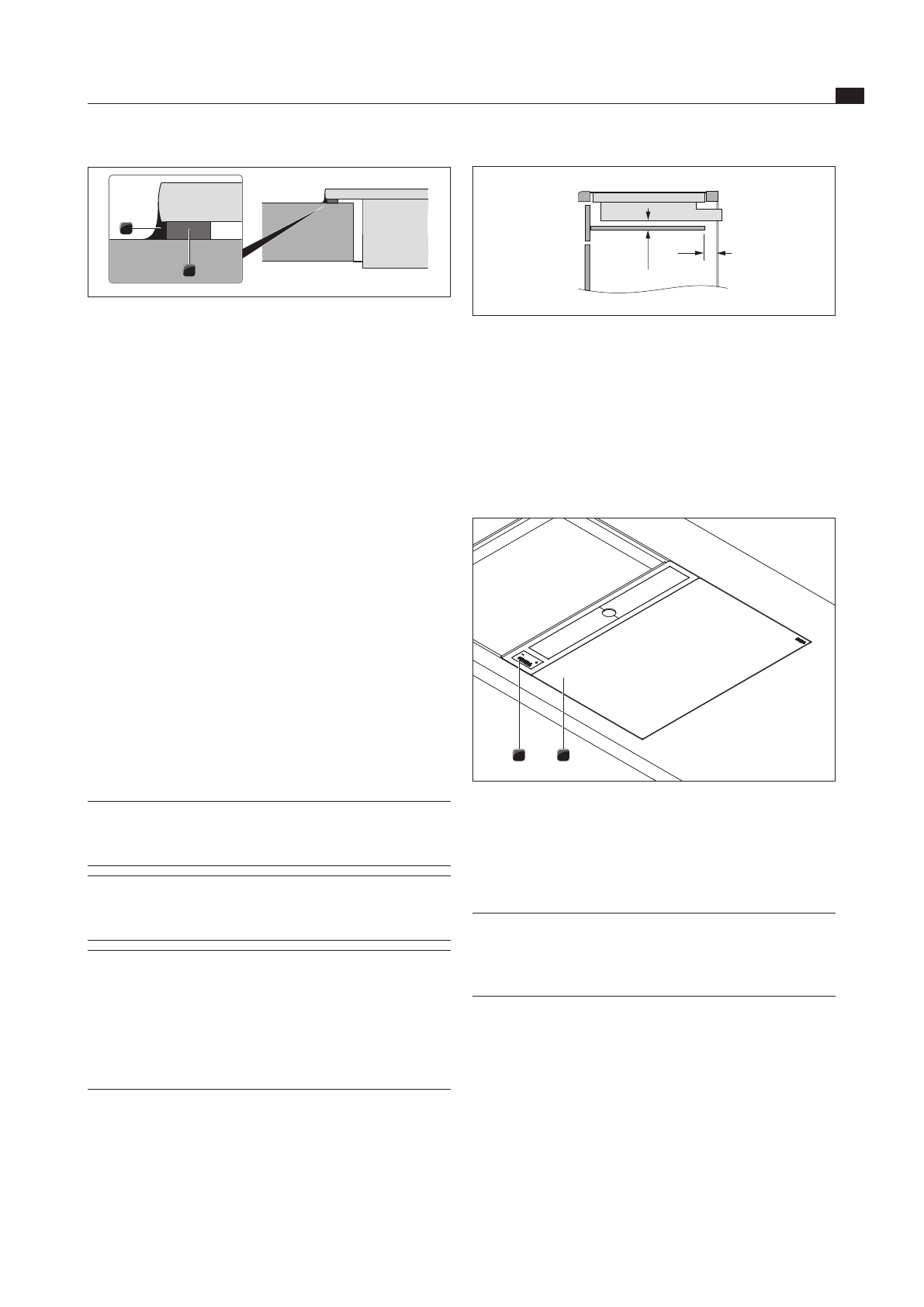

рис. 5.8  Вид сбоку перегородки, защищающей от контакта с

кабелем, и вентиляции

Q

Q

В области выреза столешницы следует удалить

возможные поперечины мебели.

Q

Q

Ящики или полки в нижнем шкафу должны

быть съёмными для возможности проведения

технического обслуживания и очистки.

Установка варочной панели

1

2

рис. 5.9  Варочная панель в установленном состоянии с

вытяжкой, встраиваемой в столешницу

X

X

Вставьте варочную панель [1] рядом с уже

встроенной по центру вытяжкой, встраиваемой в

столешницу [2].

ИНФОРМАЦИЯ

  Варочная панель [1] лежит при

этом на боковой шине вытяжки,

встраиваемой в столешницу [2], и,

таким образом, стабилизируется.

X

X

Точно выровняйте варочную панель [1].

X

X

Отрегулируйте высоту варочной панели при помощи

выравнивающих пластин.

2

1

рис. 5.7  Уплотнительная лента для навесного монтажа

[1]

Чёрный термостойкий силиконовый герметик

[2]

Уплотнительная лента

Q

Q

Сторона устройства, прилегающая к вытяжной

системе, не требует уплотнительной ленты, иначе

рама вытяжки может быть повреждена.

X

X

При проведении навесного монтажа приклейте

прилагаемую уплотнительную ленту [2], за

исключением стороны, прилегающей к вытяжной

системе, без просветов перед установкой к нижней

части устройства.

X

X

Приклейте прилагаемую уплотнительную ленту при

монтаже заподлицо на горизонтальную кромку реза

в вырезе столешницы, даже если Вы расшиваете

швы устройства силиконовым герметиком [1] или

подобным материалом.

X

X

Запишите обозначение типа и серийный номер

устройства (номер FD) на задней стороне данного

руководства. Все эти данные Вы найдёте на

заводской табличке с обозначением типа на нижней

стороне устройства.

5.5  Установка варочной панели

ИНФОРМАЦИЯ

  Между всеми устанавливаемыми

устройствами предусмотрен зазор в

один миллиметр.

ИНФОРМАЦИЯ

  Вокруг устанавливаемых устройств

предусмотрено расстояние два

миллиметра.

ИНФОРМАЦИЯ

  Под устройством установите

перегородку, защищающую от

контакта с кабелем (горизонтальная

разделительная перегородка).

Она должна быть съёмной

для проведения технического

обслуживания.
