RU

19

Монтаж

www.bora.com

5.6  Токоподвод

X

X

Соблюдайте все указания по технике безопасности

из главы «Безопасность».

X

X

Соблюдайте все государственные и местные законы,

предписания и дополнительные постановления

местной электроснабжающей компании.

ИНФОРМАЦИЯ

  Подключение к источнику

тока разрешается только

квалифицированным специалистам.

Они также берут на себя

ответственность за правильную

установку и ввод в эксплуатацию.

Используемый сетевой кабель (предварительно

собранных) должен быть по крайней мере типа

H05VV-F или H05VVH2-F.

Q

Q

Сечение: 3G1,5 мм²

Q

Q

Если кабель питания повреждён, он должен быть

заменен на специальный. Это может быть сделано

только уполномоченным сервисным центром.

Подключение к источнику тока

X

X

Отключите главный выключатель / защитный

автомат перед подключением варочной панели.

X

X

Заблокируйте главный выключатель / защитный

автомат против несанкционированного повторного

включения.

X

X

Убедитесь в отсутствии напряжения.

X

X

Подключите кабель питания.

X

X

Подключайте варочную панель исключительно через

жёсткое соединение к кабелю сетевого питания.

1

L1

2

N

PE

220 - 240 V~

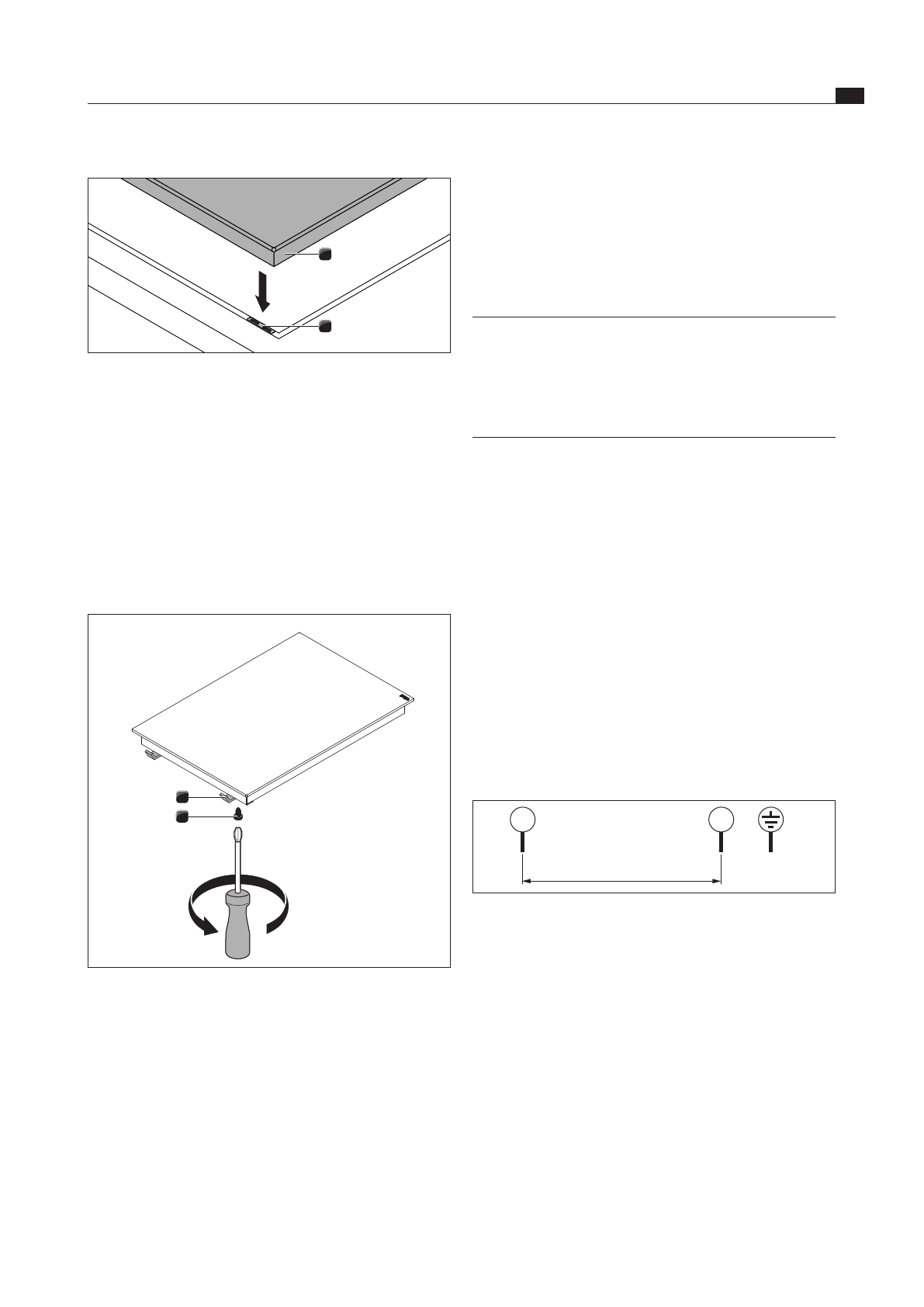

рис.

5

.12 Схема подключения однофазная

XX

Проверьте правильность сборки.

XX

Включите главный выключатель / защитный автомат.

XX

Запустите устройство в эксплуатацию

(см. главу Управление).

XX

Проверьте все функции на правильное

функционирование.

5.7  Передача пользователю

Когда установка завершена:

X

X

Объясните пользователю основные функции.

X

X

Расскажите пользователю о всех аспектах

безопасности эксплуатации и обращении.

X

X

Передайте пользователю принадлежности к

устройству и руководство по монтажу и эксплуатации

для надёжного сохранения.

1

2

рис.

5

.10 Варочная панель и выравнивающие высоту

пластины

[1]

Варочная панель

[2]

Выравнивающие высоту пластины

при навесном монтаже

X

X

Убедитесь, что уплотнительная лента варочной

панели прилегает к столешнице.

при монтаже заподлицо

X

X

Убедитесь, что уплотнительная лента хорошо

охватывает варочную панель.

2

1

рис.

5

.11 Крепёжные скобы

[1]

Болт

[1]

Крепёжная скоба

XX

Закрепите варочную панель [1] крепёжными

скобами [2].

XX

Затяните болты [1] крепёжных скоб с моментом

затяжки максимум 10 Нм.

XX

Проверьте правильность выравнивания.

XX

После завершения всех работ по установке

расшейте швы устройства чёрным термостойким

силиконовым герметиком.
