 УСТАНОВКА

Перед установкой варочной панели убедитесь, что

Подбор монтажного оборудования

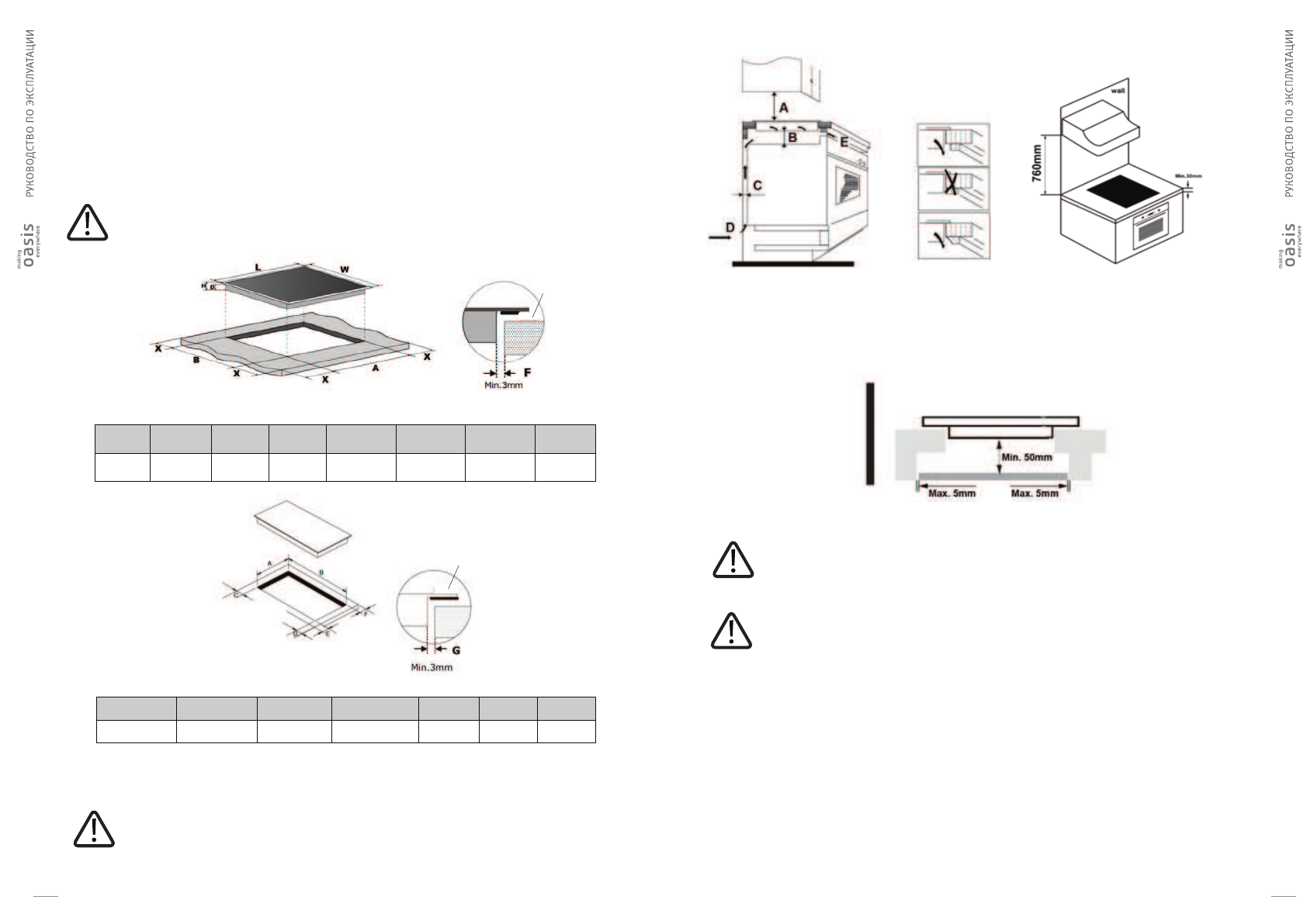

Вырежьте рабочую поверхность в соответствии с размерами, указанными на чертеже.
Для целей установки и использования вокруг отверстия должно быть сохранено пространство не менее 5 см.
Убедитесь, что толщина рабочей поверхности составляет не менее 30 мм. Пожалуйста, выберите термостойкий и
изолированный материал рабочей поверхности (дерево и аналогичный волокнистый или гигроскопичный материал не
должны использоваться в качестве материала рабочей поверхности, если они не пропитаны), чтобы избежать
поражения электрическим током и большей деформации, вызванной тепловым излучением от конфорки. Как показано
ниже:

Убедитесь, что плита индукционной плиты хорошо проветривается и что вход и выход воздуха не заблокированы. Во
избежание случайного соприкосновения с перегревающимся дном варочной панели или получения неожиданного
поражения электрическим током во время работы необходимо поместить деревянную вставку, закрепленную винтами,
на расстоянии не менее 50 мм от дна варочной панели. Следуйте приведенным ниже требованиям.

• Рабочая поверхность квадратная и ровная, и никакие конструктивные элементы не мешают требованиям к
пространству.
• Рабочая поверхность изготовлена из термостойкого и изолированного материала.
• Если плита установлена над духовкой, в духовку встроен вентилятор охлаждения.
• Установка будет соответствовать всем требованиям к оформлению и применимым стандартам и правилам.
• Подходящий изолирующий выключатель, обеспечивающий полное отключение от электросети, встроен в постоян-
ную проводку, смонтирован и расположен в соответствии с местными правилами и нормами в области электропровод-
ки.
• Изолирующий выключатель должен быть одобренного типа и обеспечивать разделение контактов с воздушным
зазором 3 мм во всех полюсах (или во всех активных [фазных] проводниках, если местные правила проводки
допускают такое изменение требований).
• Изолирующий выключатель будет легко доступен клиенту с установленной варочной панелью.
•  Вы консультируетесь с местными строительными органами и подзаконными актами, если у вас есть сомнения
относительно установки.
• Для поверхностей стен, окружающих варочную панель, используется термостойкая и легко моющаяся отделка
(например, керамическая плитка).

При любых обстоятельствах убедитесь, что плита индукционной плиты хорошо проветривается, а вход и выход воздуха
не заблокированы. Убедитесь, что плита индукционной плиты находится в хорошем рабочем состоянии. Как показано
ниже

Примечание:

 Безопасное расстояние между сторонами варочной панели и внутренними поверхностями

рабочей поверхности должно составлять не менее 3 мм.

ПРЕДУПРЕЖДЕНИЕ:

Обеспечьте надлежащую вентиляцию

Примечание:

 Безопасное расстояние между плитой и шкафом над плитой должно составлять

не менее 760 мм.

Снаружи есть вентиляционные отверстия. ВЫ ДОЛЖНЫ убедиться, что эти отверстия не заблокированы
рабочей поверхностью, когда вы устанавливаете варочную панель на место.

Имейте в виду, что клей, который соединяет пластиковый или деревянный материал с мебелью, должен
выдерживать температуру не ниже 150

С°

, чтобы избежать отклеивания панелей.

Таким образом, задняя стенка, прилегающие и окружающие поверхности должны выдерживать температу-
ру 90

С

°.

Прокладка

L(mm)  W(mm)  H(mm)  D(mm)  A(mm)

B(mm)

X(mm)

F(mm)

590

520

62

58

560+4+1

490+4+1

50 min.

3 min.

Прокладка

A

B

C

D

E

F

G

268

＋

4-0

  mm

500

＋

4-0

  mm

50

mm mini

50

mm min

50

mm mini

50

mm min

3

mm min
