11

ВСТРАИВАЕМАЯ ГАЗОВАЯ ВАРОЧНАЯ ПАНЕЛЬ

GAS BUILT-IN HOB

ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ • USER GUIDE

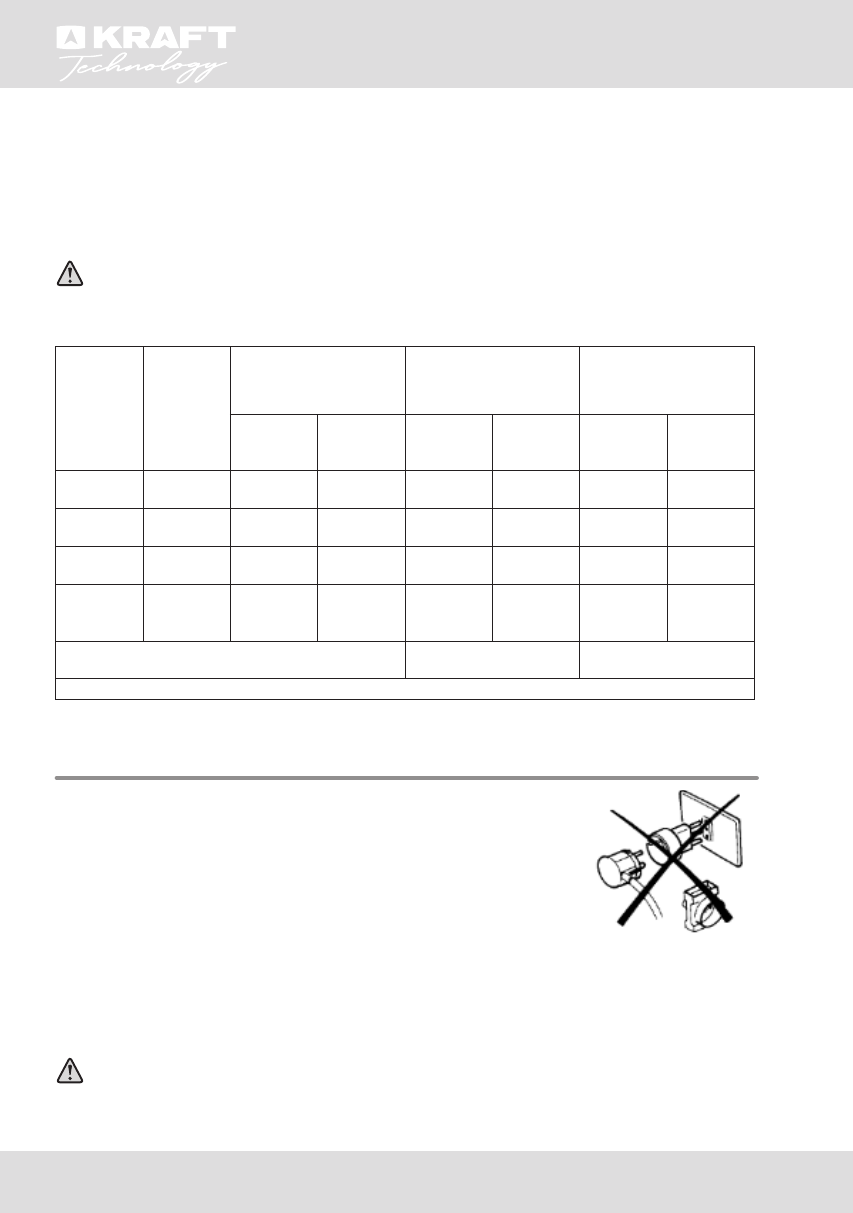

РЕГУЛИРОВКА МИНИМУМА ДЛЯ СЖИЖЕННОГО ГАЗА

чтобы настроить минимум для сжиженного газа нужно полностью завинтить по часо-

вой стрелке винт, установленный внутри или сбоку стержня клапана.

Действия, описанные выше, могут быть выполнены независимо от позиционирования

или крепления варочной панели к мебели.

важНо! коНФоРкИ Не тРеБУЮт пеРвИЧНой РеГУлИРовкИ.

таблица характеристик конфорок и жиклеров

Тип кон-

форки

(высота

крышки)

(мм)

Байпас

1/100 (мм)

Тепловая мощность (*)

(кВт)

Сжиженный газ

Природный газ

Номиналь-

ный

Уменьше-

ный

Отверстие

(г/ч) G30/

G31

Жиклер

1/100мм

Отверстие

(л/ч) G20

Жиклер

1/100мм

Большая

(

Ø

 = 100)

44

2.80

0.80

204/200

85

264

115

Средняя

(

Ø

 = 75)

34

1.70

0.60

124/121

65

166

97

Малая

(

Ø

 = 55)

29

0.95

0.40

70/68

50

91

72

WOK-

конфорка

(

Ø

 = 132)

64

3.1

1.45

226/221

90

278

130

Минимальное давление подачи (мбар)

(1 мбар

Ø

  10,197 мм H2O)

G30 = 28 – 30

G31 = 37

G20 = 20

(*) = сухой газ и с большой теплопроводной способностью при 15°C и 1013.26 мбар

ПОДКЛЮЧЕНИЕ К ЭЛЕКТРОСЕТИ

Прибор,  оборудованный  трехжильным  питающим  кабелем,

подключается  к  сети  переменного  тока,  напряжение  которого

должно  соответствовать  данным,  приведенным  в  таблице  тех-

нических  характеристик  оборудования  расположенной  в  конце

инструкции  и  на  оборудовании.  Провод  заземления  обозначен

желто-зеленым цветом.

Устройство  должно  быть  подключено  к  основной  электриче-

ской сети в соответствии с действующими законами и правилами.

Перед подключением к сети убедитесь в том, что:

•  мощности от основной сети достаточно для питания прибора;

•  система питания заземлена в соответствии с действующими правилами;

•  кабель электропитания не соприкасается с нагреваемыми элементами.

пРеДУпРежДеНИе: во избежание перегрузки сети, не используйте другие

приборы высокой мощности в той же цепи.
