19

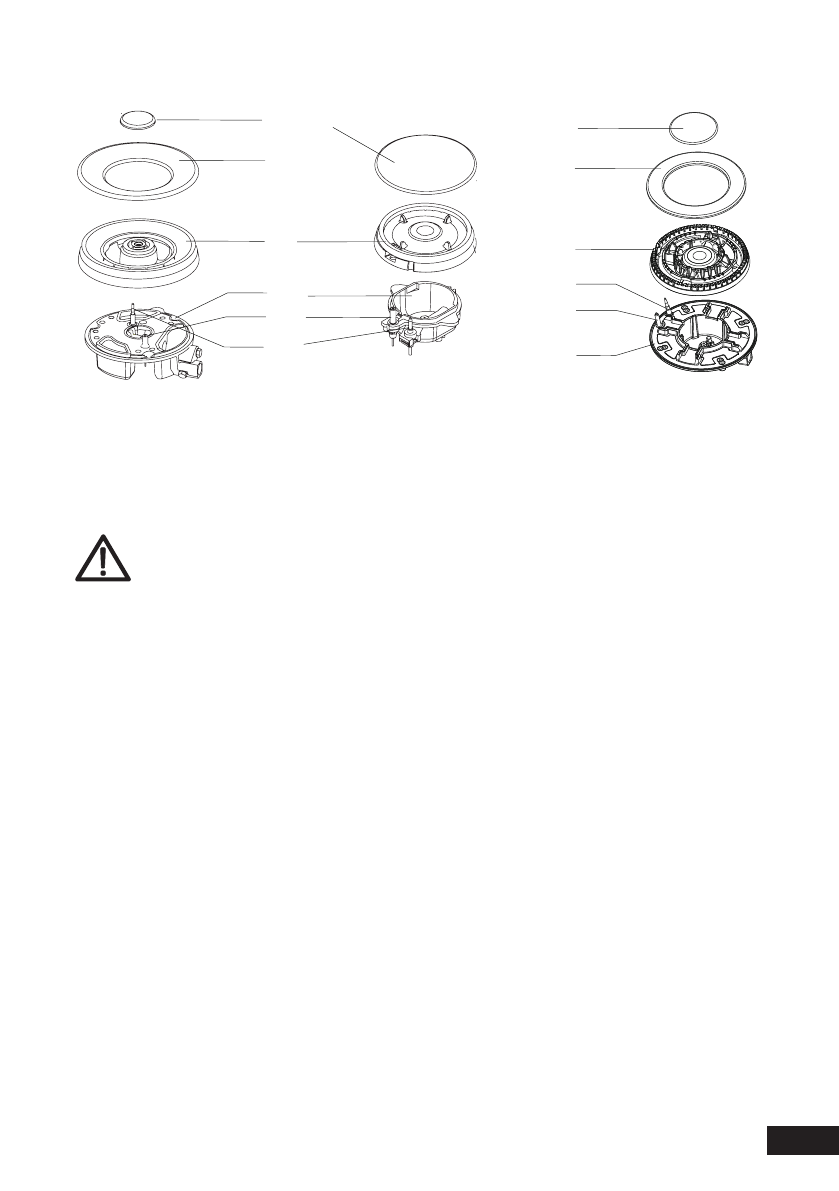

Сборка горелки

1. Установите рассекатель горелки (4) на чашу горелки (5). Убедитесь, что рас

-

секатель горелки установлен верно по отношению к свече зажигания (6)

и термопаре (7).

2. Установите крышку горелки (1,2,3) сверху на рассекатель (4) ровно по цен

-

тру (центральные штифты рассекателя заходят в пазы в крышке горелки).

После очистки соберите детали в правильном порядке.

•  Не перепутайте верхнюю и нижнюю стороны деталей.

•  Штифты должны точно входить в соответствующие пазы.

2

1

2

3

3

4

4

5

7

6

6

7

5

1

6

5

4

3

2

7

2

5

6

7

4

3

Технические характеристики

•  Модель: LD4GTB, LD4GTW.

•  Торговая марка: DEXP.

•  Категория газа: NG (LPG).

•  Давление газа: G20 20 мбар (G30 29 мбар).

•  Напряжение сети / частота: 220-240 В / 50 Гц, 1 Вт.

•  Мощность зон нагрева:



◦ 1 х 3,3 кВт.



◦ 1 х 1,75 кВт.



◦ 1 х 1,75 кВт.



◦ 1 х 1 кВт.

•  Класс защиты от поражения током: I.

•  Тип крепления шнура питания: Y.

•  Материал изготовления варочной поверхности: закалённое стекло.

•  Материал решетки: чугун.

•  Размеры: 600*520*110 мм.

•  Управление: ручное.

•  Система электроподжига: есть.

•  Система газ-контроля: есть.

•  Комплектация: варочная поверхность, решетка, скобы (4 шт.), крепежные

винты (4 шт.), поролоновая прокладка, руководство по эксплуатации.

•  Область применения: бытовое.
