ИНСТРУКЦИЯ ДЛЯ УСТАНОВЩИКА

4) КРЕПЛЕНИЕ ВАРОЧНОЙ

ПОВЕРХНОСТИ

П р и б о р

с н а б ж е н

с п е ц и а л ь н о й

п р о к л а д к о й ,

предназначенной  для  предотвращения  попадания
жидкости  внутрь  мебели.  Для  правильной  установки
прокладки  просим  тщательно  выполнять  приведенные
ниже инструкции:
- снимите  полоски  прокладки  с  держателей,  следя,

ч то б ы   от   п р о к л а д к и   н е   ото р ва л а с ь   п р оз р ач н а я
защитная бумага.

- П е р е ве р н и те   р а б оч у ю   п о ве рх н о с т ь ,   П р а в и л ь н о

распол ожите  прок ладк у    “E”  (рис.  9)  под  краями
рабочей поверхности таким образом, чтобы внешняя
сторона  прок ладки  точно  с овпадала  с  внешним
краем  рабочей  поверхности.  Края  полосок  должны
совпадать, не выступая друг над другом.

- Аккуратно обрежьте лишнюю кромку штукатурки "Е" с

помощью инструмента “F”  (рисунок 9 / A - 9 /. B).

- Н а л о ж и т е   п р о к л а д к у   н а   р а б оч у ю   п о в е р х н о с т ь ,

равномерно  распределив  ее  пальцами.  Снимите  с
п р о к л а д к и   п ол о с к у   з а щ и т н о й   бум а г и   и   вс та в ьте
рабочую  поверхность  в  подготовленное  в  мебели
отверстие.

- З а к р е п и т е   р а б о ч у ю   п о в е р х н о с т ь   с к о б а м и   „ S ” ,

совместив  их  выпуклую  часть  с  прорезями  в  нижней
части „Н” и прикрутив винтами „F” (см. рис. 10).

- Во избежание случайного соприкосновения с горячей

ва р оч н о й   п а н ел ь ю   во   в р е м я   п р о вед е н и я   р а б от,
н е о бход и м о   ус та н о в и т ь   д е р е вя н н у ю   п р о к л а д к у,

прикрученную  болтами  на  минимальном  расстоянии
70 мм от верха (см рис. 7).

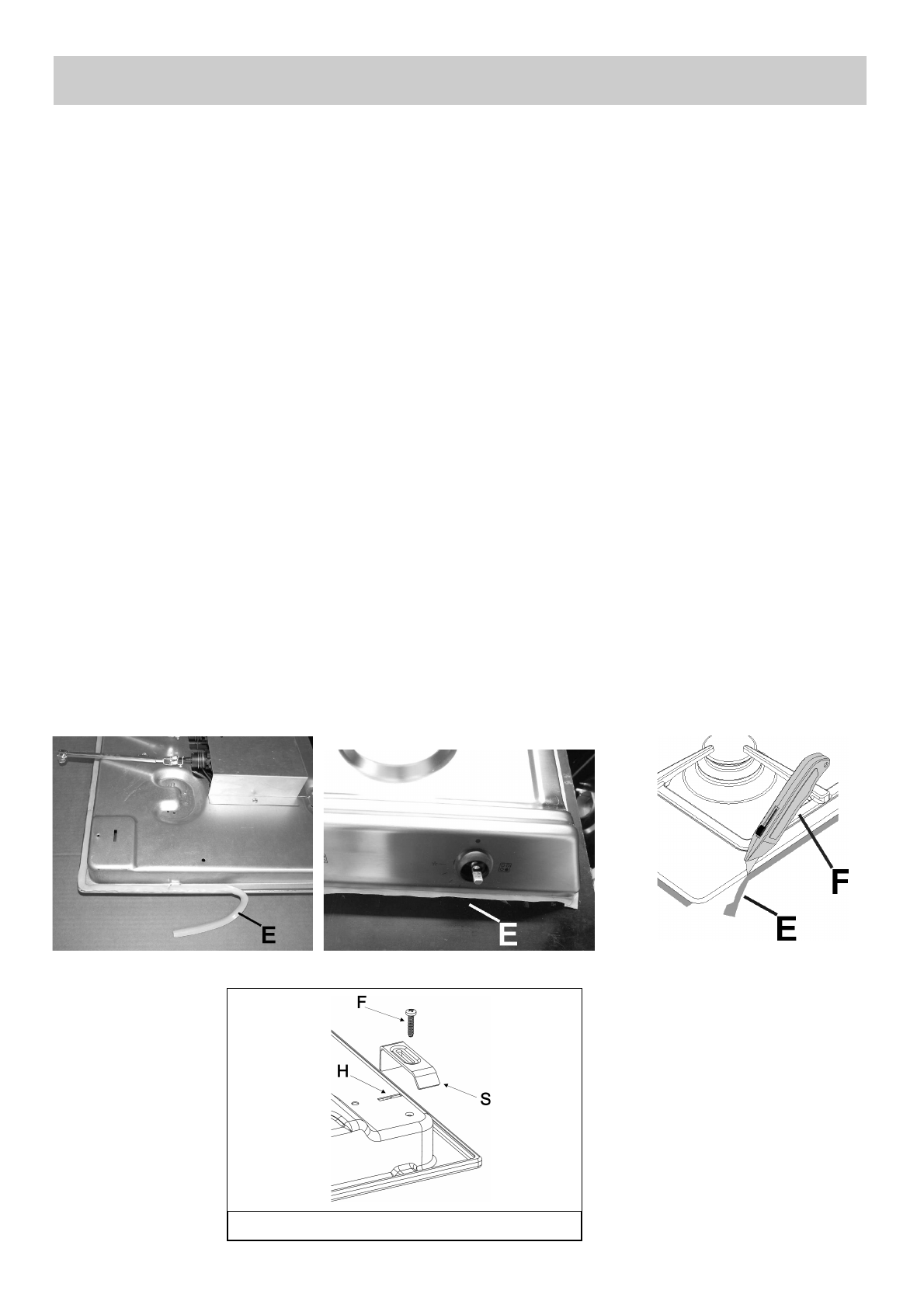

РИС 10

РИС. 9

РИС. 9/A

РИС. 9/B
