Инструкция для установщика

188

6. РАЗМЕЩЕНИЕ В СТОЛЕШНИЦЕ

Следующая операция требует выполнения каменных и/или столярных
работ и поэтому должна осуществляться квалифицированным мастером.
Установка возможна на различные материалы, такие как кирпичная
кладка, металл, крупноразмерные или ламинированные пластиком
деревянные конструкции, которые должны быть жаростойкими (90°С).

6.1

Крепление к опорной конструкции

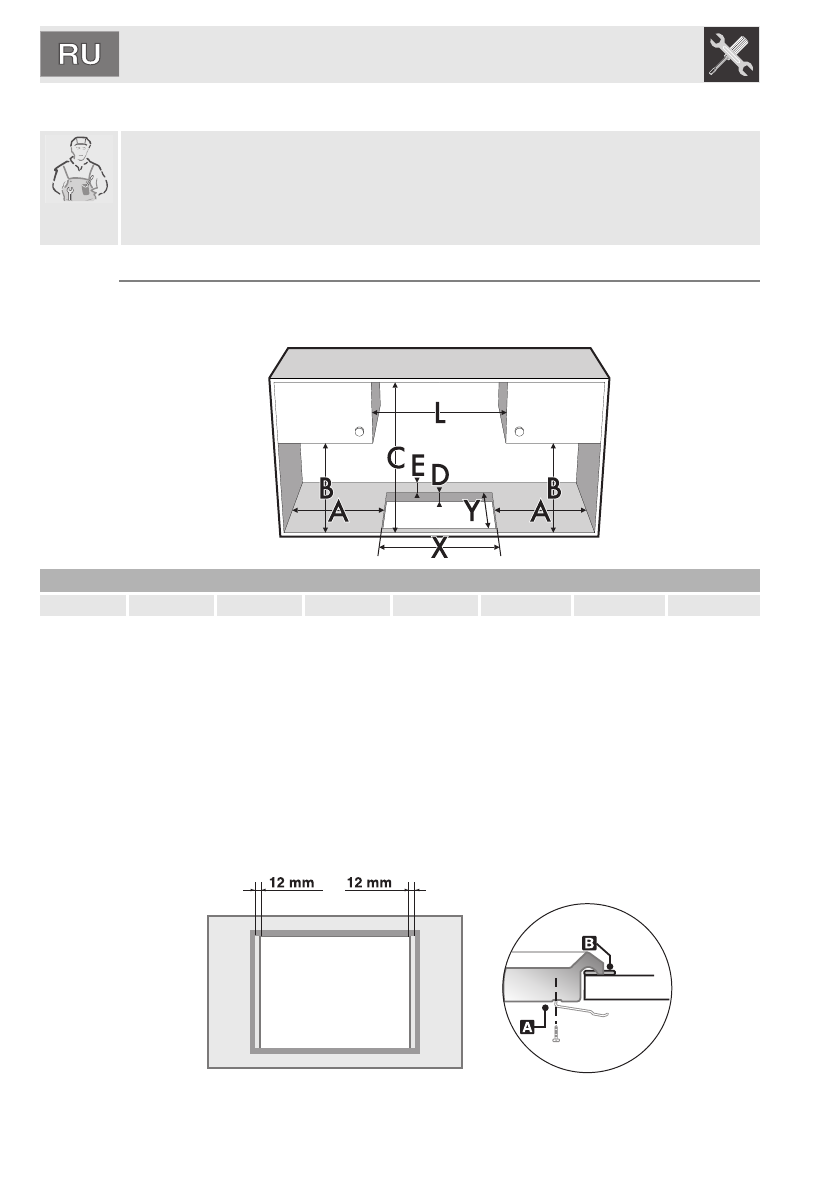

Вырежьте в поверхности рабочего стола (столешнице) проем с
указанными на рисунке размерами.

A (мм)

B (мм)

C (мм)

D (мм)

E (мм)

L (мм)

X (мм)

Y (мм)

min 110

min 460

min 750

20÷40

min 50

600

555÷560

478÷482

Точно установите изолирующую прокладку из комплекта поставки по
внешнему периметру вырезанного проема в столешнице, как показано на
приведенных выше рисунках, слегка обжав ее по всей поверхности рукой.
В зависимости от модели устанавливаемой панели руководствуйтесь
размерами, указанными на рисунке, памятуя о том, что для обеих
моделей передняя и задняя стороны должны "сходить" в проем.
Прикрепите варочную панель к шкафу посредством специальных скоб

оснастке. Аккуратно обрежьте лишнюю часть

прокладки по кромке.

Показанные на приведенном ниже рисунке размеры относятся к проему с
внутренней стороны прокладки.
