RU149

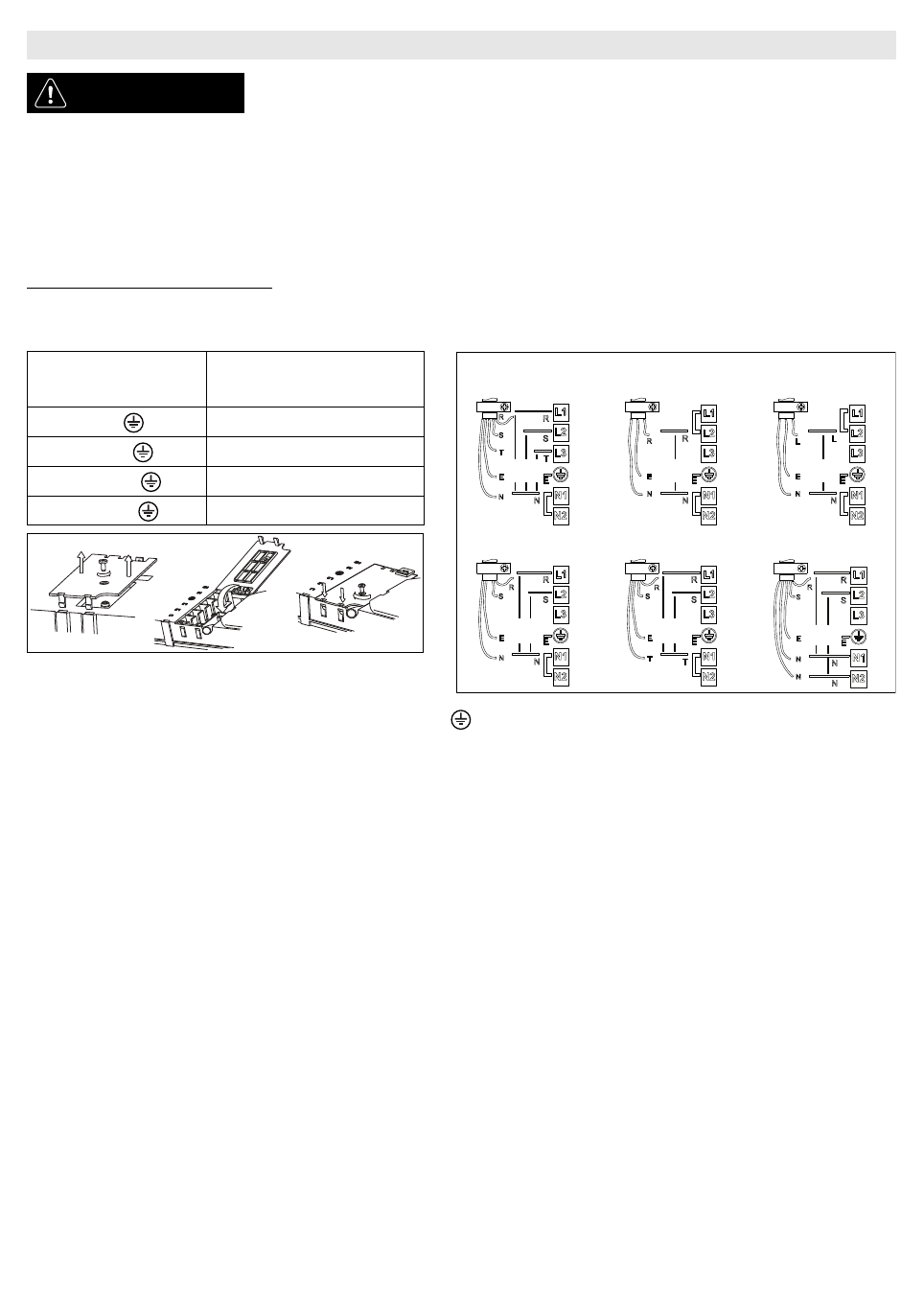

Подключение к клеммной колодке
Варочная панель снабжена пятиполюсным кабелем 5x2,5 мм
2
, пригодным для подключения 380-415 В 3N ~.
Для подключения варочной панели к электрической сети используйте предоставленный кабель или кабель типа H05RR-F (см. таблицу ниже).
Подсоедините желто-зеленый заземляющий провод к клемме с символом
.
Этот провод должен быть длиннее остальных проводов.
1.
Снимите крышку с клеммной коробки (A), открутив крепежный винт, и вставьте крышку в шарнирное соединение (B) клеммной коробки.
2.
Удалите около 70 мм изоляции с кабеля электропитания.
3.
Удалите около 10 мм изоляции проводов. Вставьте кабель электропитания в кабельный зажим и подсоедините проода к клеммной колодке в
соответствии с находящейся рядом с ней схемой.
4.
Закрепите кабель электропитания с помощью кабельного зажима.
5.
Закройте крышку (C) и закрепите ее на клеммной коробке с помощью снятого ранее винта (п. 1).
При каждом подключении к сети в течение нескольких секунд в варочной панели выполняется автоматическая проверка.
В случае если в варочной панели предусмотрен кабель электропитания, следуйте указаниям на этикетке, прикрпленной к этому кабелю. Выполните
подключение к стационарной электросети через многополюсный выключатель с минимальным расстоянием между разомкнутыми контактами 3 мм.
ПОДКЛЮЧЕНИЕ К ЭЛЕКТРИЧЕСКОЙ СЕТИ
ОСТОРОЖНО
-
Отсоедините прибор от электрической сети.
-
Установка прибора должна выполняться квалифицированным специалистом с соблюдением
действующих правил техники безопасности и установки оборудования.
-
Изготовитель снимает с себя всякую ответственность за повреждения предметов или травмы людей и животных, вившиеся
результатом несоблюдения правил, изложенных в этой главе.
-
Длина кабеля электропитания должна быть достаточной для того, чтобы варочную панель можно было снять с рабочего стола.
-
Проверьте, чтобы напряжение, указанное на паспортной табличке, расположенной на нижней стороне прибора, соответствовало
напряжению сети в помещении, где будет установлен прибор.
-
Нельзя пользоваться удлинителями.
Проводники
Количество и площадь
сечения
220-240 В ~ +
3 x 4 мм
2
220-240 В 3 ~ +
4 X 1,5 мм
2
380-415 В 3N ~ +
5 X 1,5 мм
2
380-415 В 2N~ +
4 X 1,5 мм
2
380-415 В 3N ~
220-240 В ~
220-240 В ~ (Великобритания
и Австралия)
380-415 В 2N ~
220-240 В 3 ~
(только для Бельгии)
380-415 В 2N ~ (только
для Нидерландов)
230 В
230 В
230 В
230 В
230 В
230 В
230 В
230 В
230 В
230 В
230 В
C
B
A
