Обратитесь в местный
авторизованный сервисный центр.
ВНИМАНИЕ! Все
электрические подключения
должны производиться
квалифицированным
электриком.
ПРЕДУПРЕЖДЕНИЕ
Запрещается сверлить или
паять концы проводов. Такие
действия категорически
запрещены!
ПРЕДУПРЕЖДЕНИЕ Не
подключайте провод без
концевой заделки.
Двухфазное подключение
1. Удалите концевую заделку с
черного и коричневого проводов.
2. Удалите изоляцию с коричневого и
черного проводов.
3. Наденьте новую концевую заделку
для провода сечением 1,5 мм² на
каждом из проводов (требуется
специальный инструмент).
Поперечное сечение кабеля
N
L1
N
L
230V~
400V 2~N
L2

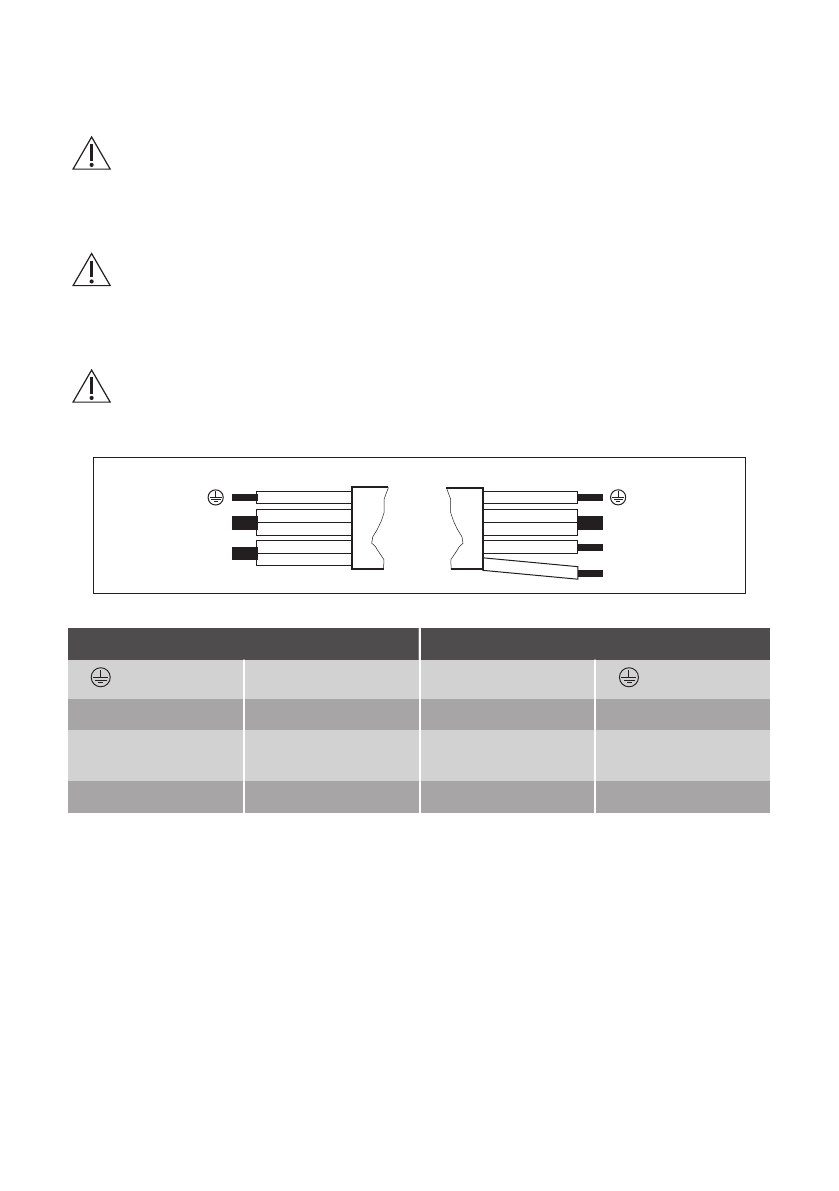

Однофазное подключение – 230 В~
Двухфазное подключение – 400 В 2 ~ N
Зеленый – желтый
Зеленый – желтый
N
Синий и синий
Синий и синий
N
L
Черный и коричне‐
вый
Черный
L1
Коричневый
L2
Установка прокладки —
установка сверху
1. Очистите область выреза
столешницы.
2. Приклейте к нижней кромке
варочной поверхности вдоль края
стеклокерамической поверхности
идущую в комплекте уплотняющую
ленту 2х6 мм. Не растягивайте ее.
Убедитесь, что концы ленты
расположены посередине одной из
сторон варочной поверхности.
3. Отмеряя уплотнительную ленту
перед тем, как ее отрезать,
добавьте несколько миллиметров к
ее длине.
4. Соедините две конца
уплотнительной ленты вместе.
Установка прокладки —
встраивание
1. Очистите выемки в столешнице.
2. Нарежьте идущий в комплекте
уплотнитель 3х10 мм на 4 полоски.
30
