Указания для монтажника
2. УСТАНОВКА НА РАБОЧЕЙ ПОВЕРХНОСТИ
Нижеследующая операция требует выполнения каменщицких
или плотницких работ и должна выполняться
квалифицированным специалистом.
Установка панели может производиться на поверхности из
различных материалов, таких как кирпич, металл, массив
дерева и дерево, облицованное ламинированным покрытием,
при условии их жаропрочности (Tемп. 90°C).
ПРИ МОНТАЖЕ НЕ ИСПОЛЬЗОВАТЬ СИЛИКОН ИЛИ ДРУГИЕ
ИЗОЛИРУЮЩИЕ МАТЕРИАЛЫ. ПРИМЕНЯЙТЕ ТОЛЬКО
ПРОКЛАДКИ ИЗ СПЕЦИАЛЬНОЙ РЕЗИНЫ, ВХОДЯЩИЕ В
КОМПЛЕКТ ПОСТАВКИ.
2.1.1 Крепление к опорному каркасу

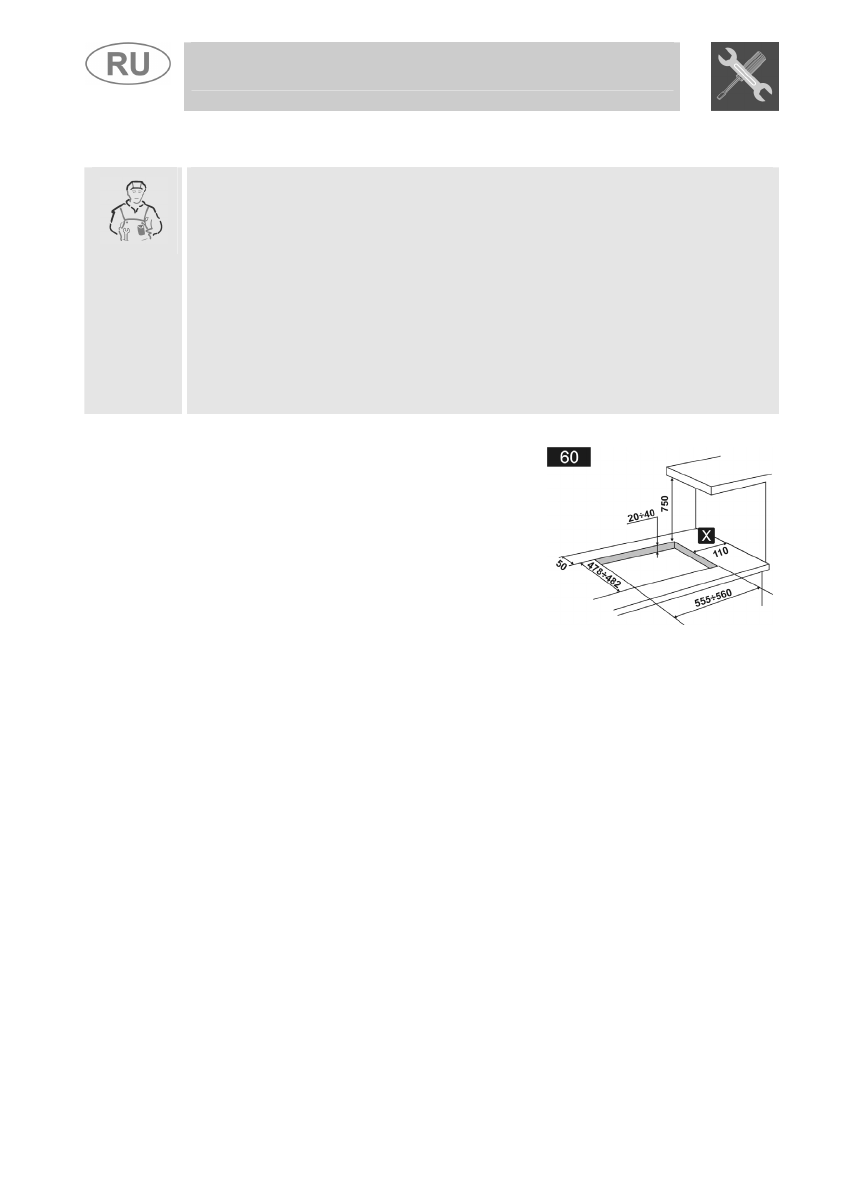

Вырежьте в рабочей поверхности
отверстие с размерами,
приведенными на рисунке, оставив
от заднего края расстояние не
менее
50 мм
.
Данное изделие можно
устанавливать вблизи стен,
превышающих по высоте рабочую
поверхность, при условии
соблюдения размера “
X
”,
показанного на рисунке,
необходимого для предотвращения
повреждений из!за перегрева.
Убедитесь, что расстояние от горелок до какой!либо полки,
могущей быть установленной вверху над ними, составляет не
менее
750 мм
.
Тщательно уложите изолирующую прокладку, входящую в
комплект поставки, по внешнему периметру отверстия,
вырезанного в рабочем столе, как показано на рисунках ниже;
слегка прижимая пальцами добейтесь ее полного прилегания
по всей поверхности. В зависимости от модели
устанавливаемой варочной панели придерживайтесь размеров,
приведенных на рисунке, имею в виду, что для обоих моделей
Прикрепите варочную панель к поверхности с помощью
специальных скоб
A
, входящих в комплект поставки. Осторожно
обрежьте выступающий край
B
прокладки.
Размеры на следующем чертеже указаны относительно
отверстия
и внутренней стороны
прокладки.
6
