Инструкции для установщика
107

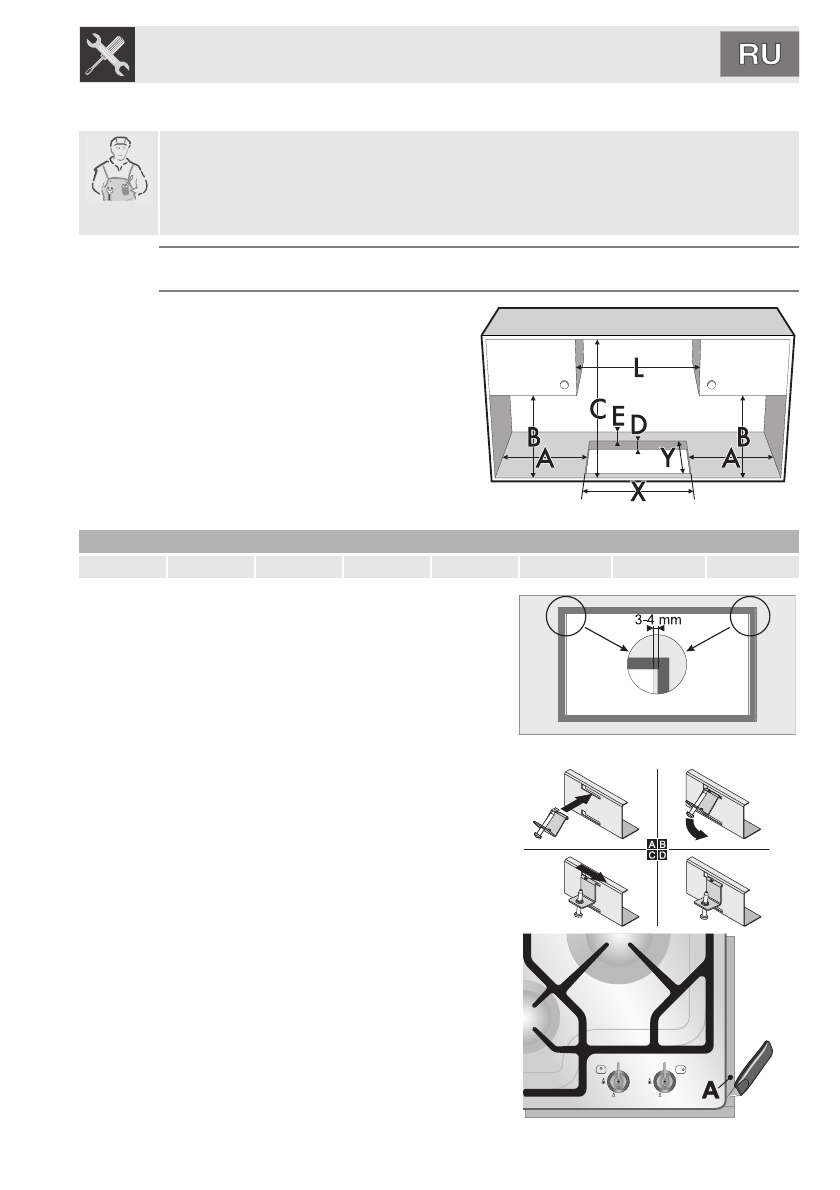

6. РАЗМЕЩЕНИЕ В СТОЛЕШНИЦЕ
Следующая операция требует выполнения каменных и/или столярных работ и
поэтому должна осуществляться квалифицированным мастером.
Установка возможна на различные материалы, такие, как кирпичная кладка,
металл, крупноразмерный или ламинированный пластиком деревянный массив, с
условием их жаростойкости (90°С).
6.1
Крепление к опорной конструкции традиционной
встраиваемой модели (рис. 1)
Произвести отверстие в рабочем
столе мебели с указаннЫми
размерами.
1)
A (mm)
B (mm)
C (mm)
D (mm)
E (mm)
L (mm)
X (mm)
Y (mm)
min 150
min 460
min 750
20÷50
min 50
620
592
488
Точно установите изолирующую
прокладку из комплекта поставки по
внешнему периметру вырезанного
проема в столешнице, как показано на
приведенных выше рисунках, слегка
обжав ее по всей поверхности рукой.
Передняя и задняя стороны прокладки
должны выходить за проем.
2)
Выполнив эти операции, положите
варочную панель на изолирующую
прокладку и с помощью винтов и
крепежных скоб (Рис. 3) прикрепите
панель к опорной конструкции,
обеспечив идеальную плоскостность.
Аккуратно обрежьте лишнюю часть
прокладки по кромке A (Fig.3).
Показанные на рисунке 2 размеры
относятся к проему с внутренней
стороны прокладки. Зажимные скобы,
показанные на рисунке 3, ставить
только после встраивания варочной
панели.
3)
4)
