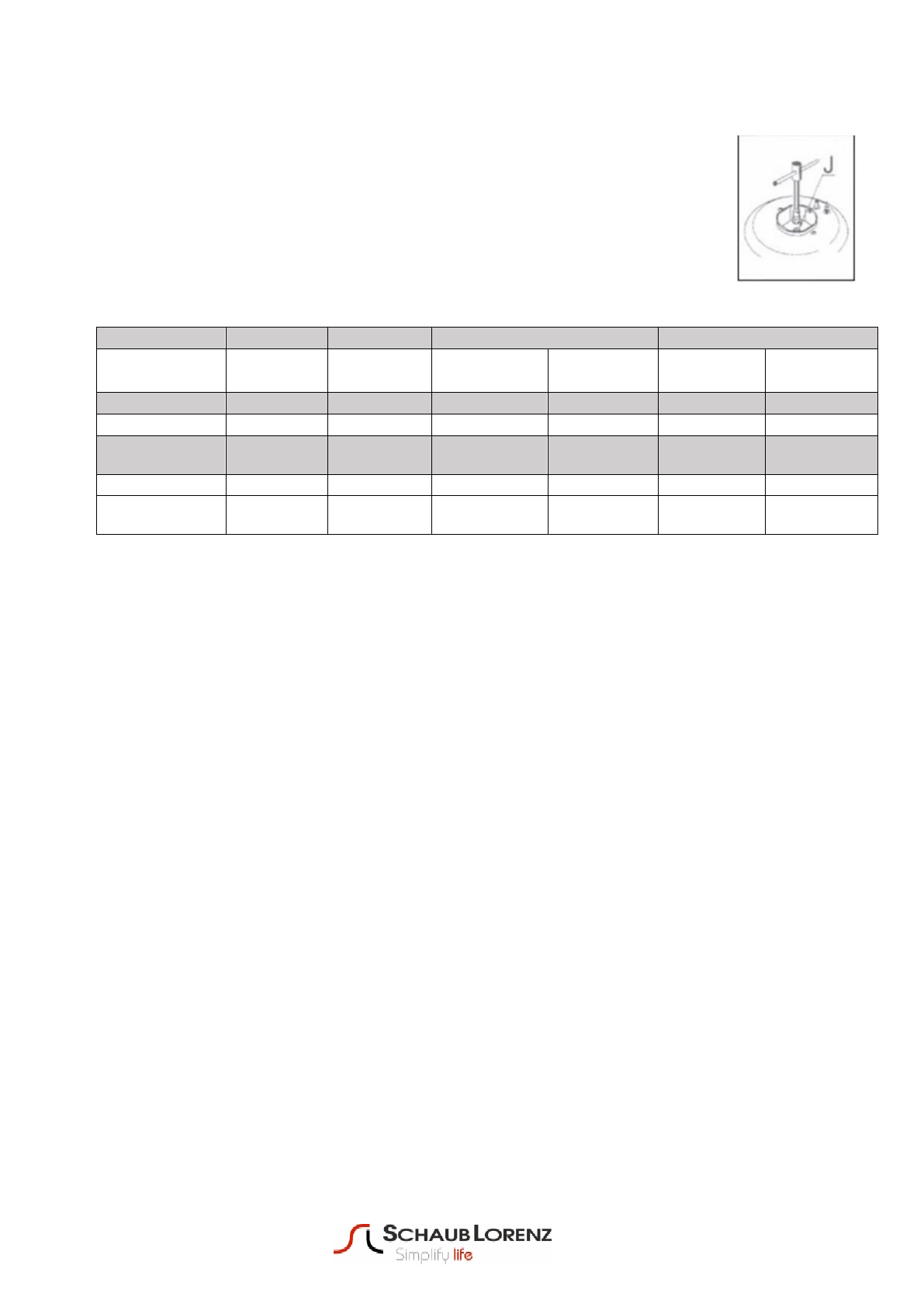

18
Для этого:
•
Снимите с варочной поверхности решетки, колпаки и рассекатели
конфорок.
•
Торцевым ключом на 7 мм, выверните жиклеры и замените
подходящими, как показано
на рисунке. Диаметр жиклеров указан в
верхней части жиклера. Также смотрите таблицу соответствия диаметра
жиклеров и типа газа
–
Таблица 2
.
•
Затем соберите все элементы поверхности в обратном порядке.
Таблица 2. Характеристика форсунок и их горелок»
Параметр
Мощность
Мощность
Диаметр жиклеров
Расход газа
Тип конфорки
Максимальная
G20
Максимальная
G30
Магистральный
газ
G20
(20mbar)
Сжиженный газ
G30
(28
-
30mbar)
Магистральный
газ G20
Сжиженный газ
G30
кВт
кВт
мм
мм
м3/ч
гр.
/
ч
Малая конфорка
0.9 кВт
0.9 кВт
0.69
0.5
0.086 м3/ч
65 гр.
/
ч
Средняя
конфорка
1.88 кВт
1.88 кВт
0.97
0.68
0.179 м3/ч
136 гр.
/
ч
Конфорка
WOK
3.4 кВт
3.4 кВт
1.23
0.91
0.323 м3/ч
174
гр.
/
ч
Повышенной
мощности
2.4 кВт
2.4 кВт
1.1
0.78
0.23 м3/ч
146
гр.
/
ч
Категория: II2H3B/P
При 15°C и 1013 мбар
-
сухой газ
G20 37,78 МДж
м³
G30 49,47 МДж/кг
Замена форсунки бампера:
Ослабьте форсунку
с помощью специального ключа. Установите новую форсунку, подходящую для
требуемого типа газа (см. Таблицу 2 для справки).
При переключении с одного вида газа на другой минимальная скорость потока должна быть
правильно отрегулирована.
Пламя не должно гаснуть, даже при резком переходе от
максимального к минимальному пламени.
Чтобы отрегулировать пламя, следуйте инструкциям ниже:
1. Зажгите горелку.
2. Установите кран на минимум.
Для газовых клапанах, в которых предусмотрен регулировочный винт в центре вала (рис.13):
3. Используя отвертку с максимальным диаметром 3 мм, поворачивайте винт внутри крана до тех
пор, пока не отрегулируете газ.
Для газовых клапанах, снабженных регулировочным винтом на корпусе клапана (рис.14):
4. Поверните винт «А» с помощью отвертки до правильного положения.
Для газа G30 полностью затяните регулировочный винт.
