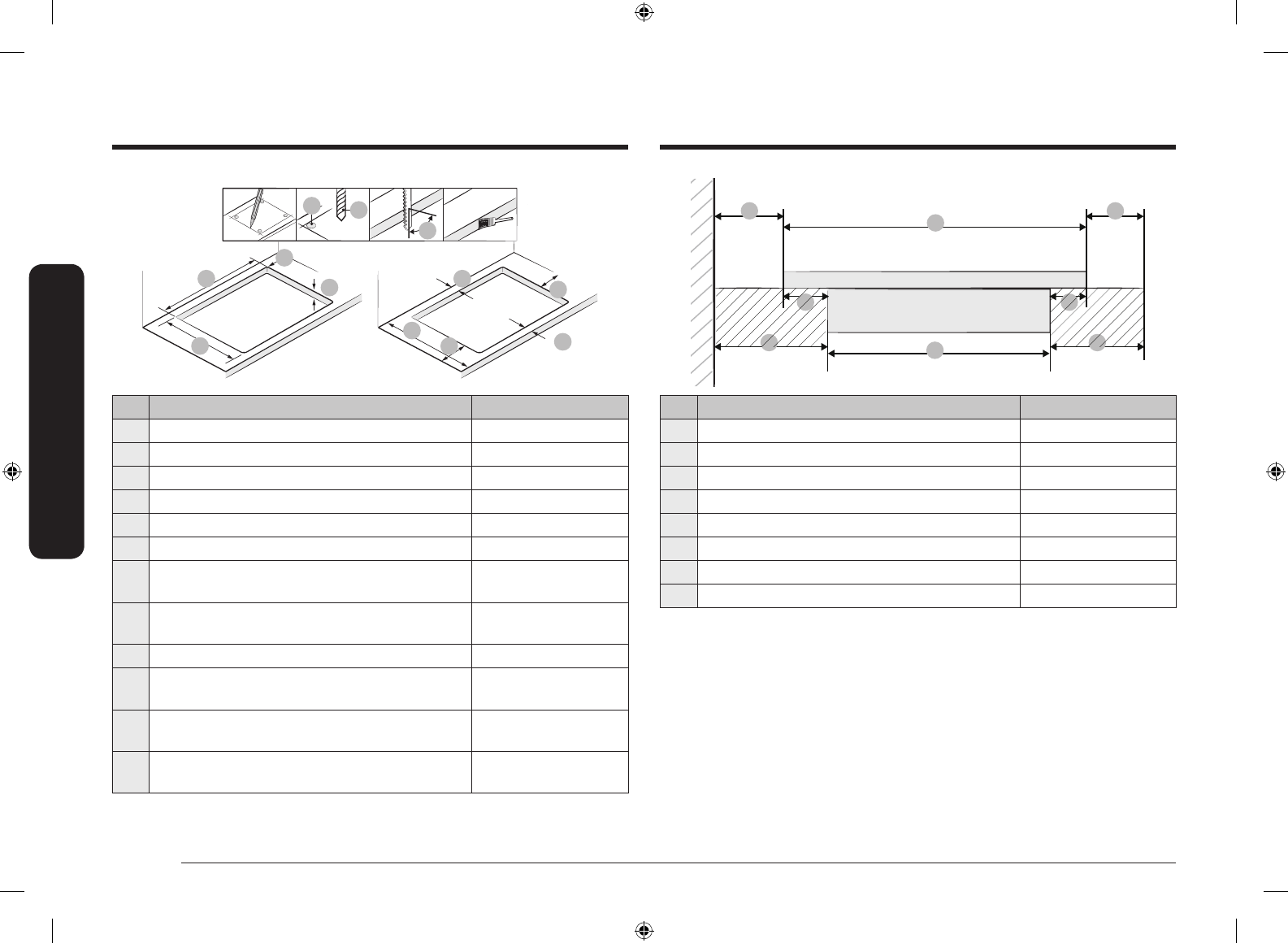

Установка варочной панели
04
05
06
07
08
09
10
11
12
02
03
01
№
Описание
Размер
01
4 отмеченных отверстия
02
Диаметр сверла
Ø 6
03
Угол приложения режущей части инструмента
90°
04
Ширина прорезаемого отверстия
560±1 мм
05
Глубина прорезаемого отверстия
490±1 мм
06
Размер закругления
R3
07
Толщина столешницы
Макс. 50 мм,
Мин. 20 мм
08
Расстояние между краем стола и прорезаемым отверстием
(задняя сторона)
Мин. 60 мм
09
Глубина стола
Мин. 600 мм
10
Расстояние между краем стола и прорезаемым отверстием
(левая сторона)
Мин. 60 мм
11
Расстояние между краем стола и прорезаемым отверстием
(правая сторона)
Мин. 60 мм
12
Расстояние между краем стола и прорезаемым отверстием
(передняя сторона)
Мин. 50 мм
06
07
08
04
02
05
01
03
№
Описание
Размер
01
Расстояние между стеной и варочной панелью
Мин. 40 мм
02
Глубина варочной панели
520 мм
03
Расстояние между индукционной варочной панелью и краем стола
Мин. 40 мм
04
Расстояние между стеклом и корпусом конфорок
25 мм
05
Расстояние между стеклом и корпусом конфорок
15 мм
06
Расстояние между стеной и корпусом конфорок
Мин. 60 мм
07
Глубина корпуса конфорок
480 мм
08
Расстояние между корпусом конфорок и краем стола
Мин. 50 мм
