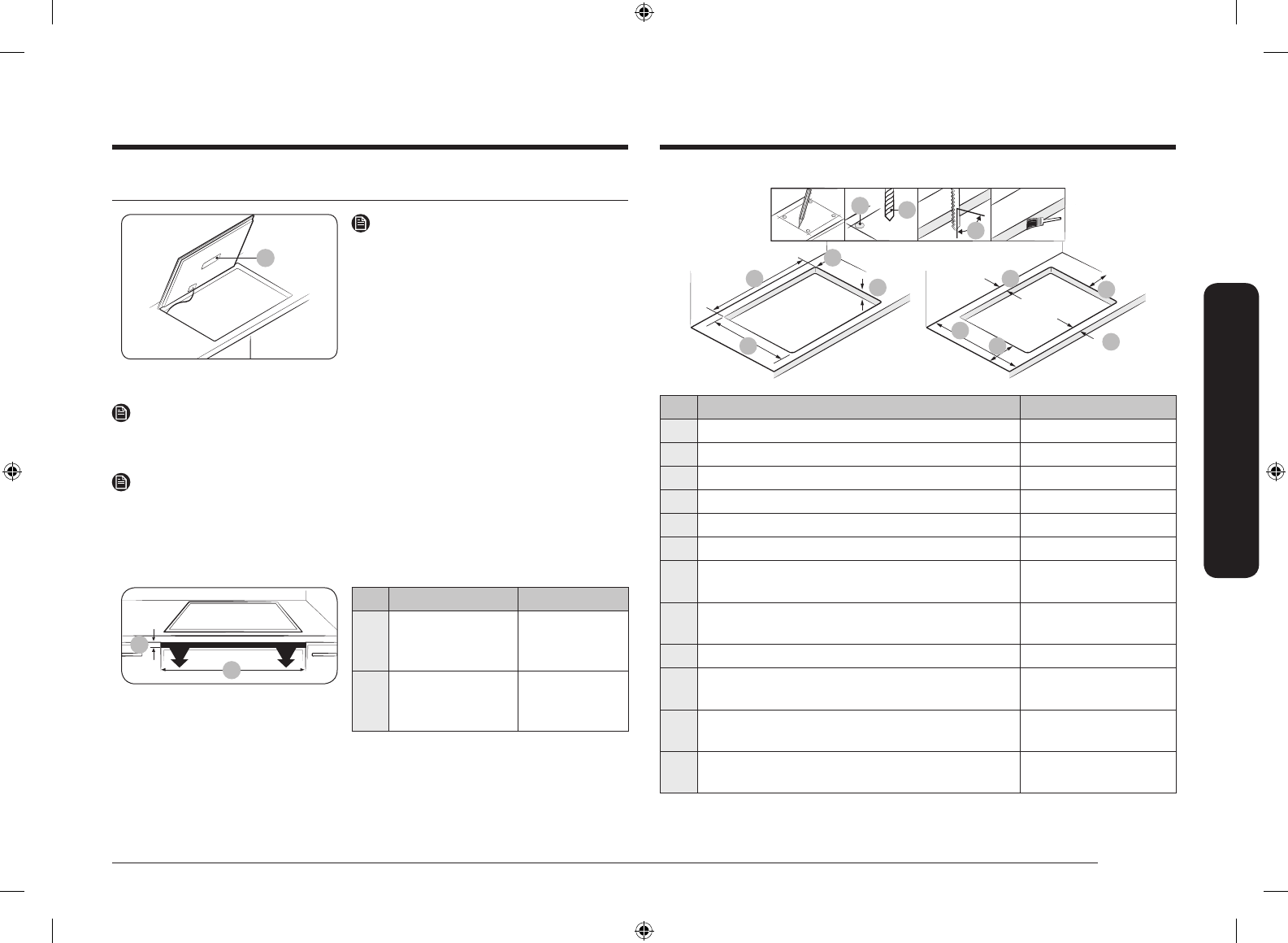

Русский 9
Ус
тановк
а в
аро
чной пане
ли
04
05
06
07
08
09
10
11
12
02
03
01
№
Описание
Размер
01
4 отмеченных отверстия
02
Диаметр сверла
Ø 6
03
Угол приложения режущей части инструмента
90°
04
Ширина прорезаемого отверстия
560±1 мм
05
Глубина прорезаемого отверстия
490±1 мм
06
Размер закругления
R3
07
Толщина столешницы
Макс. 50 мм,
Мин. 20 мм
08
Расстояние между краем стола и прорезаемым
отверстием (задняя сторона)
Мин. 60 мм
09
Глубина стола
Мин. 600 мм
10
Расстояние между краем стола и прорезаемым
отверстием (левая сторона)
Мин. 60 мм
11
Расстояние между краем стола и прорезаемым
отверстием (правая сторона)
Мин. 60 мм
12
Расстояние между краем стола и прорезаемым
отверстием (передняя сторона)
Мин. 50 мм
Установка в кухонную столешницу
A
A.
Серийный номер
ПРИМЕЧАНИЕ
Перед установкой выпишите серийный номер
устройства из таблицы технических данных.
Этот номер может потребоваться при запросе
сервисных услуг, однако после установки его
нельзя будет прочитать, поскольку таблица
технических данных находится на нижней стороне
устройства.
ПРИМЕЧАНИЕ
Особенно внимательно отнеситесь к требованиям, предъявляемым к допустимому
расстоянию и пространству.
ПРИМЕЧАНИЕ
Нижняя часть варочной панели оборудована вентилятором. Если под варочной панелью
расположен отсек кухонного шкафа, то его нельзя использовать для хранения мелких
предметов и бумаги, поскольку они могут вызвать поломку вентилятора или помешать
процессу охлаждения при попадании в вентилятор.
01
02
№
Описание
Размер
01
Высота
вентиляционного
отверстия
Мин. 2 мм
02
Ширина
вентиляционного
отверстия
560 мм
