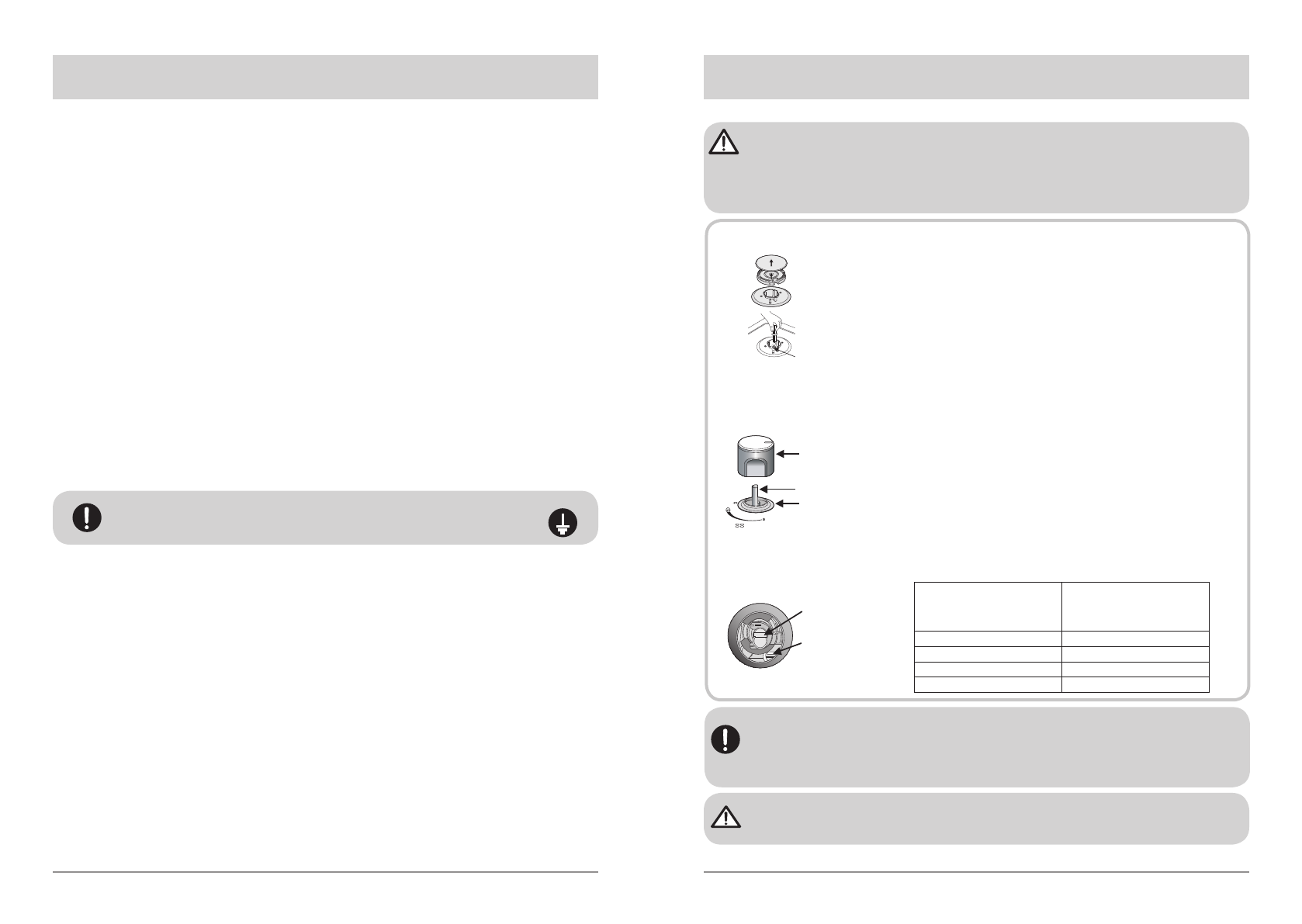

26

■  Данная варочная панель должна быть обязательно заземлена.
■  Варочная панель рассчитана на подключение к источнику электропитания 220–240 В,

50/60 Гц переменного тока.

■  Электрическое подключение должно быть выполнено квалифицированным

специалистом-электриком при соблюдении действующих норм  и правил. Перед

подключением оборудования проверьте соответствие электрических параметров

варочной панели и электросети. Необходимые сведения содержатся на заводской

табличке, размещенной на варочной панели. Для выполнения требований техники

безопасности должен быть установлен выключатель, отключающий  все полюса

прибора и имеющий зазоры между контактами не менее 3 мм во всех полюсах (линия

заземления не должна разрываться). Также возможно оборудование сетевого шнура

сетевой вилкой.  В этом случае должен быть обеспечен легкий доступ к вилке для ее

отключения. Электрическая вилка должна соответствовать электророзетке по типу и

характеристикам. Электророзетка должна быть обязательно заземлена. Не

используйте переходники, двойные и более розетки и удлинители. Не оставляйте

оборудование включенным. Если в этом нет необходимости, то вынимайте вилку из

розетки или отключайте электричество на щитке.

■  Провода в сетевом кабеле имеют цвет в соответствии со следующей схемой:
   - зеленый/желтый = земля
   - синий

= нейтраль

   - коричневый

= фаза

■  Класс защиты от поражения током :

I

■  Провод зеленого/желтого цвета должен быть подключен к

клемме, обозначенной буквой Е или символом заземления.

Электрическое подключение

27

■

Соблюдайте осторожность, проводя работы и настройку при переходе с одного

типа газа на другой.

■

Все работы должны проводиться квалифицированным техническим специалистом,

имеющим допуск на  проведение работ с бытовым газом.

■

Перед началом работ перекройте подачу газа на варочную поверхность и

отключите ее от электросети.

Замена форсунок конфорок.

1

Снимите решетки-подставки, крышки конфорок и рассекатели пламени.
Открутите форсунку, используя торцевой ключ 7 мм и замените ее

на другую, соответствующую новому типу используемого газа.

Внимательно соберите обратно все компоненты.

После установки новой форсунки осторожно затяните ее до

плотной надежной посадки.

Форсунка

Изменение типа газа

Регулировка вентилей конфорок для минимального

потребления газа

2

Ручка регулятора

Вентиль
Уплотнительное

кольцо

Вентиль

Регулировочный

винт

➀

  Установите вентили конфорки в положение «минимум».

➁

 Снимите регулировочные ручки с вентилей.

➂

  Настройте регулировочные винты.

    -  Для сжиженного газа винт должен быть плотно закручен

до конца.

    -  Теперь зажгите конфорку и поверните ручку управления

из положения «максимум» в положение «минимум» и

несколько раз проверьте стабильность пламени.

    -  Чтобы перенастроить работу варочной панели со

сжиженного газа на природный газ, обратитесь в отдел

послепродажного обслуживания.

➃

  Установите регулировочные ручки обратно на вентили.

Конфорка

Откалиброванное

отверстие вентиля

1/100 мм

Малой мощности

31

Средней мощности

34

Высокой мощности

43

Тройной ряд пламени

60

■  Регулировку следует проводить при установке вентиля в положение «минимум»:

  - для понижения уровня пламени затяните регулировочный винт;

  - для повышения уровня пламени ослабьте регулировочный винт.

■

Не снимайте ось вентиля: в случае неполадок замените весь вентиль.

■

Перед установкой конфорок обратно на варочную панель убедитесь, что форсунка

свободна.

■

После перенастройки типа газа наладчик должен провести полное эксплуатационное

испытание и проверку на утечку газа (мыльной водой или детектором газа).
