Қазақ - 13
03 ПЕШТІҢ ҮС
ТІН ОРНА
ТУ
Полюс №
Сым қосылымы
1
L
2
1-ші полюсті металл
жалғастырғышпен жалғаңыз
3
2-ші полюсті металл
жалғастырғышпен жалғаңыз
4
N
Жер
Полюс №
Сым қосылымы
1
L-1
2
L-2
3
2-ші полюсті металл
жалғастырғышпен жалғаңыз
4
N
Жер

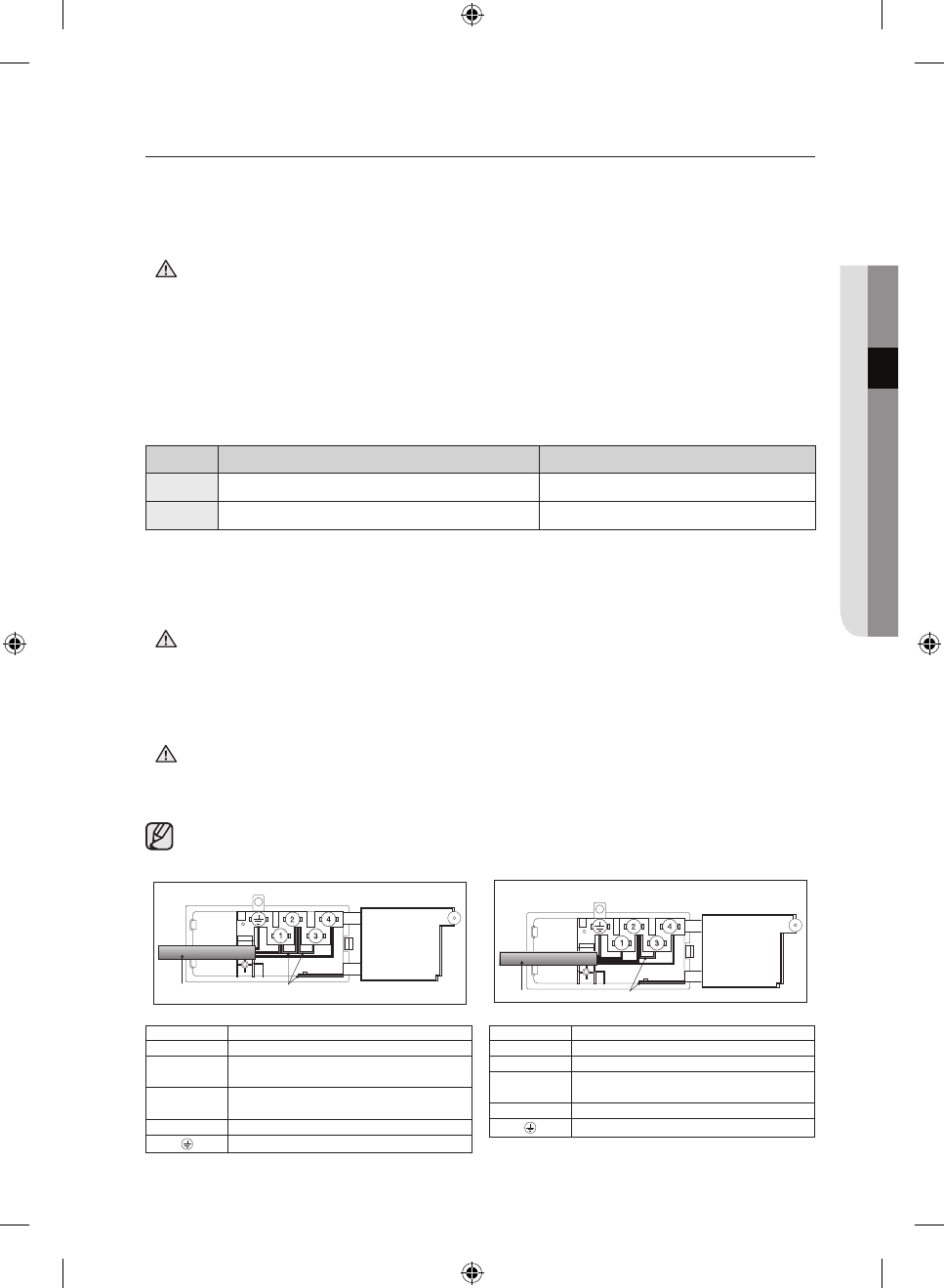

ЭЛЕКТР ЖЕЛІСІНЕ ЖАЛҒАУ
Құрылғыны электр желісіне жалғар алдында, құрылғының техникалық ақпарат
тақтайшасындағы номинальды кернеу мәнінің, электр желісіндегі кернеуге сай
келетінін тексеріңіз. Техникалық ақпарат тақтайшасы пеш корпусының астыңғы
жағында орналасқан.
Сымдарды желіге қосар алдында, желінің тоғын ажыратыңыз.
Қыздырғыш элементтің кернеуі АТ 230 В~. Құрылғы сонымен қатар АТ 220 В~
немесе АТ 240 В~ желісінде де тамаша жұмыс істейді.
Құрылғыны электр желісіне, желінің кез келген полюсінен, контакттарының арасы
кем дегенде 3 мм құрал арқылы, мысалы желіден автоматты ажыратқыш, электр
ағысынан сақтандырғыштар немесе сақтандырғыш арқылы жалғау керек.
Желіге жалғайтын сым H05RN - F немесе бұдан жоғары сұрыпқа жататын сым
болуы керек.
Құрылғының номинальды тоғы (A)
Номинальды кескін алаңы (мм
2
)
1N~
> 25 және ≤ 32
≥ 2,5
2N~
> 10 және ≤ 16
≥ 1,5
Қосылымды суретте көрсетілгендей жүзеге асыру керек. Қосылым нүктелерін
қосылым схемасында көрсетілгендей бекітіп орнату керек.
Жерге қосу сымы ағытпаға жалғанады. Жерге қосу сымы электр тоғының
сымдарынан ұзынырақ болуы керек.
Қосылым сымы стандарттарға сай болуы керек және ағытпаның
бұрандаларын мықтап қатайту керек.
Қосылым сымын электр желісінің қапсырмасы арқылы бекітіп, қақпағын мықтап
жабу керек (орнына келтіріп). Құрылғыны алғаш рет тоққа қосар алдында, фольга
немесе жапсырмаларды керамика шынының бетінен алу керек.
Пештің үстін электр желісіне жалғағаннан кейін, пісіру алаңдарының
қолдануға дайын екенін, әрқайсысын бірінен кейін бірін ең жоғары қуат мәніне
қойып шамалы іске қосып, жарамды ыдысты қолданып тексеріп көріңіз.
Пештің үстін ең алғаш рет іске қосқан кезде, барлық бейнебеттер жанады
да, бала қауіпсіздігінің құралы іске қосылады.
ЕСКЕРТУ
ЕСКЕРТУ
ЕСКЕРТУ
< 1N ~ >
ҚУАТ СЫМЫ
МЕТАЛЛ ЖАЛҒАСТЫРҒЫШ
< 2N ~ >
ҚУАТ СЫМЫ
МЕТАЛЛ ЖАЛҒАСТЫРҒЫШ
