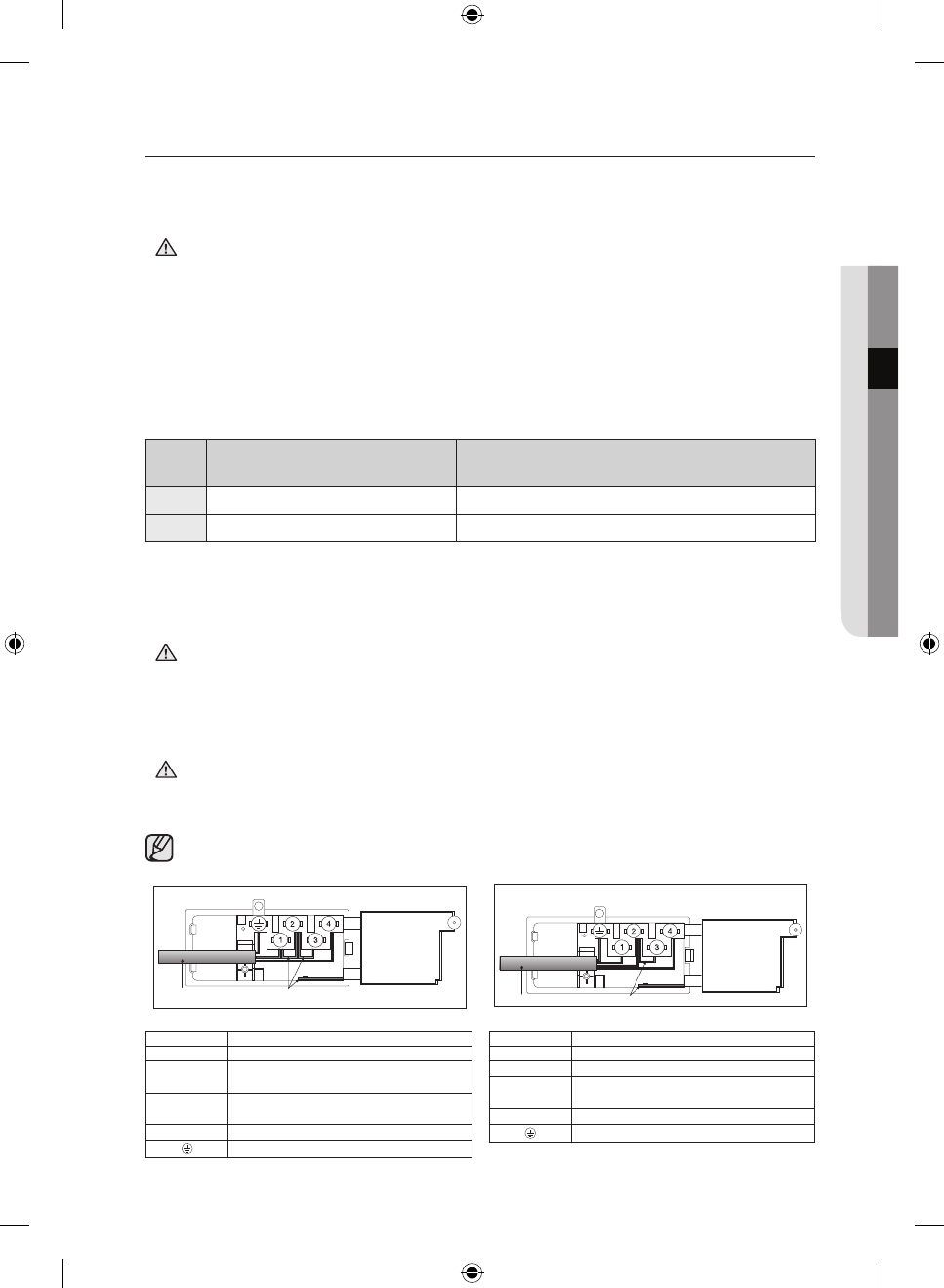

ПОДКЛЮЧЕНИЕ К СЕТЕВОМУ ИСТОЧНИКУ ПИТАНИЯ - Samsung CTR264KB01 - Инструкция по эксплуатации - Страница 13

Русский - 13

№ полюса

Подключение кабелей

1

L

2

Соединить с металлическим

контактом полюса 1

3

Соединить с металлическим

контактом полюса 2

4

N

Заземление

№ полюса

Подключение кабелей

1

L-1

2

L-2

3

Соединить с металлическим

контактом полюса 2

4

N

Заземление

ПОДКЛЮЧЕНИЕ К СЕТЕВОМУ ИСТОЧНИКУ ПИТАНИЯ

Перед подключением проверьте, соответствует ли напряжение сети номинальному

напряжению устройства, указанному в таблице технических данных. Таблица технических

данных наклеена на днище варочной панели.

Отключите сетевое питание и только потом приступайте к подключению

проводки.

Напряжение нагревательного элемента - 230 В перем. тока. Устройство нормально

работает от сети с напряжением от 220 до 240 В перем. тока.

В сетевой проводке следует установить прибор для отключения варочной панели от источника

питания с шириной размыкания контактов не менее 3 мм по всем полюсам, например

автоматический аварийный выключатель, реле утечки на землю или предохранитель.

В качестве кабеля для подключения к сети следует использовать кабель типа H05RN - F

или более высокого класса.

Номинальный ток устройства

(А)

Номинальная площадь поперечного сечения

(мм

2

)

1N~

> 25 и ≤ 32

≥ 2,5

2N~

> 10 и ≤ 16

≥ 1,5

При подключении следует руководствоваться приведенной схемой. Соединения следует

устанавливать в соответствии с подходящими схемами подключения.

Заземляющий провод подключается к выводу. Заземляющий провод должен быть длиннее

электропроводов.

При соединении кабелей следует соблюдать все применимые нормы и

надежно закручивать контактные винты.

Соединительный кабель должен быть закреплен с помощью сетевой клеммы, а его

обкладка надежно зафиксирована. Перед первым включением устройства необходимо

снять со стеклокерамической поверхности защитную фольгу и наклейки.

После подключения варочной панели к сетевому источнику питания проверьте

все конфорки, по очереди ненадолго включая их на максимальную мощность с

подходящей посудой.

При первом включении варочной панели активируются все индикаторы и блокировка

от детей.

ПРЕДУПРЕЖДЕНИЕ

ПРЕДУПРЕЖДЕНИЕ

ПРЕДУПРЕЖДЕНИЕ

< 1N ~ >

КАБЕЛЬ ПИТАНИЯ

МЕТАЛЛИЧЕСКИЙ РАЗЪЕМ

< 2N ~ >

КАБЕЛЬ ПИТАНИЯ

МЕТАЛЛИЧЕСКИЙ РАЗЪЕМ

03  У

С

ТАНОВКА ВАРОЧНОЙ ПАНЕЛИ
