8_������������������������

������������������������

Установка варочной панели

ПОДКЛЮЧЕН�Е�К�СЕТ��ЭЛЕКТРОСНАБЖЕН�Я

Перед подключением проверьте соответствие указанного на паспортной табличке номиналь-
ного напряжения устройства и напряжения сети электроснабжения. Паспортная табличка
расположена в нижней части варочной панели.

Отключите подачу напряжения в цепь перед подключением проводов к цепи.

Рабочее напряжение нагревательного элемента равно 230 В переменного тока. Устройство
может работать при напряжении 220 В или 240 В.
Варочную панель необходимо подключить к сети электроснабжения с применением устройства,
которое обеспечивает отключение панели от сети электроснабжения во всех полюсах с зазором
между контактами не менее 3 мм; для этого можно выбрать автоматический выключатель
линейной защиты, реле утечки на землю или предохранители.
Для подключения к сети электроснабжения следует использовать кабель типа H05RN - F
или рассчитанный на более высокий электрический ток кабель.

Номинальная сила

тока устройства (А)

Номинальная площадь

поперечного сечения (мм

2

)

1N~

> 25 и

≤

 32

≥

 2,5

2N~

> 10 и

≤

 16

≥

 1,5

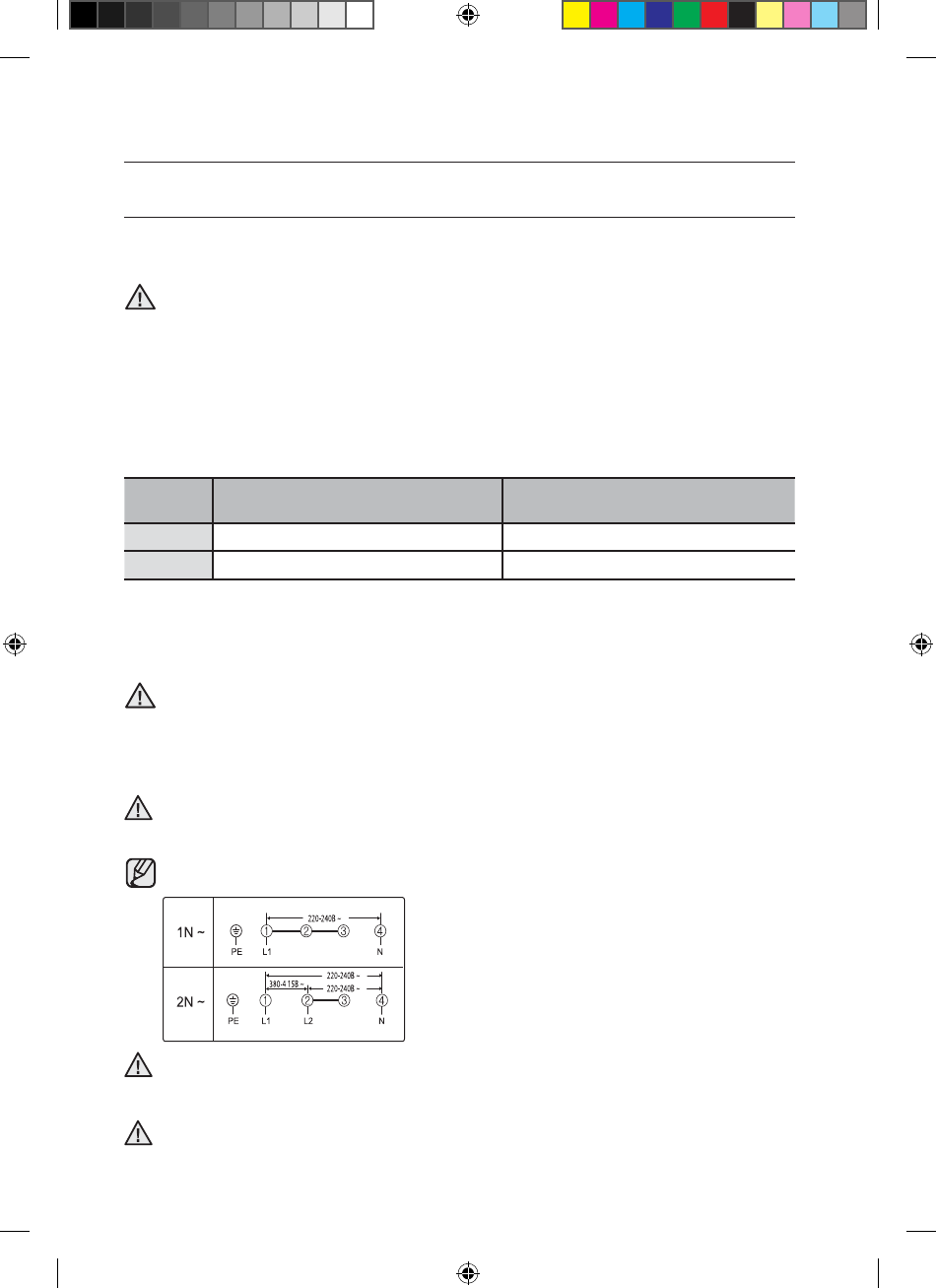

Подключение необходимо выполнить в соответствии со схемой. Соединительные перемычки
следует установить в соответствии с требуемой схемой соединений.
Провод заземления необходимо подключить к клемме. Провод заземления должен быть длиннее
токонесущих проводов.

Подсоединение кабелей следует выполнить в соответствии с установленными
правилами, клеммы надежно затянуть.

Электрический кабель после подключения к клеммам следует закрепить скобой кабеля
питания и плотно закрыть крышку, надавив на нее. Перед первым включением со
стеклокерамической поверхности необходимо удалить защитную пленку и наклейки.

После подключения варочной панели к сети электропитания проверьте готовность всех
варочных зон к использованию, ненадолго включив с максимальными настройками
каждую из них по очереди с соответствующей посудой.

При первом включении варочной панели высвечиваются все изображения на дисплее
и включается блокировка от детей.

Внимание!

 Обратите внимание (для совместимости) на расположение фазового

и нейтрального проводов в домашней сети; в противном случае может произойти
повреждение компонентов.
На повреждения, вызванные неправильной установкой, гарантия не распространяется.

Внимание!

 Если шнур питания поврежден, его необходимо заменить специальным шнуром

или узлом шнура питания в сборе, поставляемым изготовителем или его представителем.

ОСТОРОЖНО!

ОСТОРОЖНО!

L:    Коричневый
N:   Синий
PE: Зеленый

< IN ~ >
