26

INSTALLATION INSTRUCTIONS

The installation comes under the exclusive responsibility of specialists.
The installer is held to respect the legislation and the standards enforce in his home country.

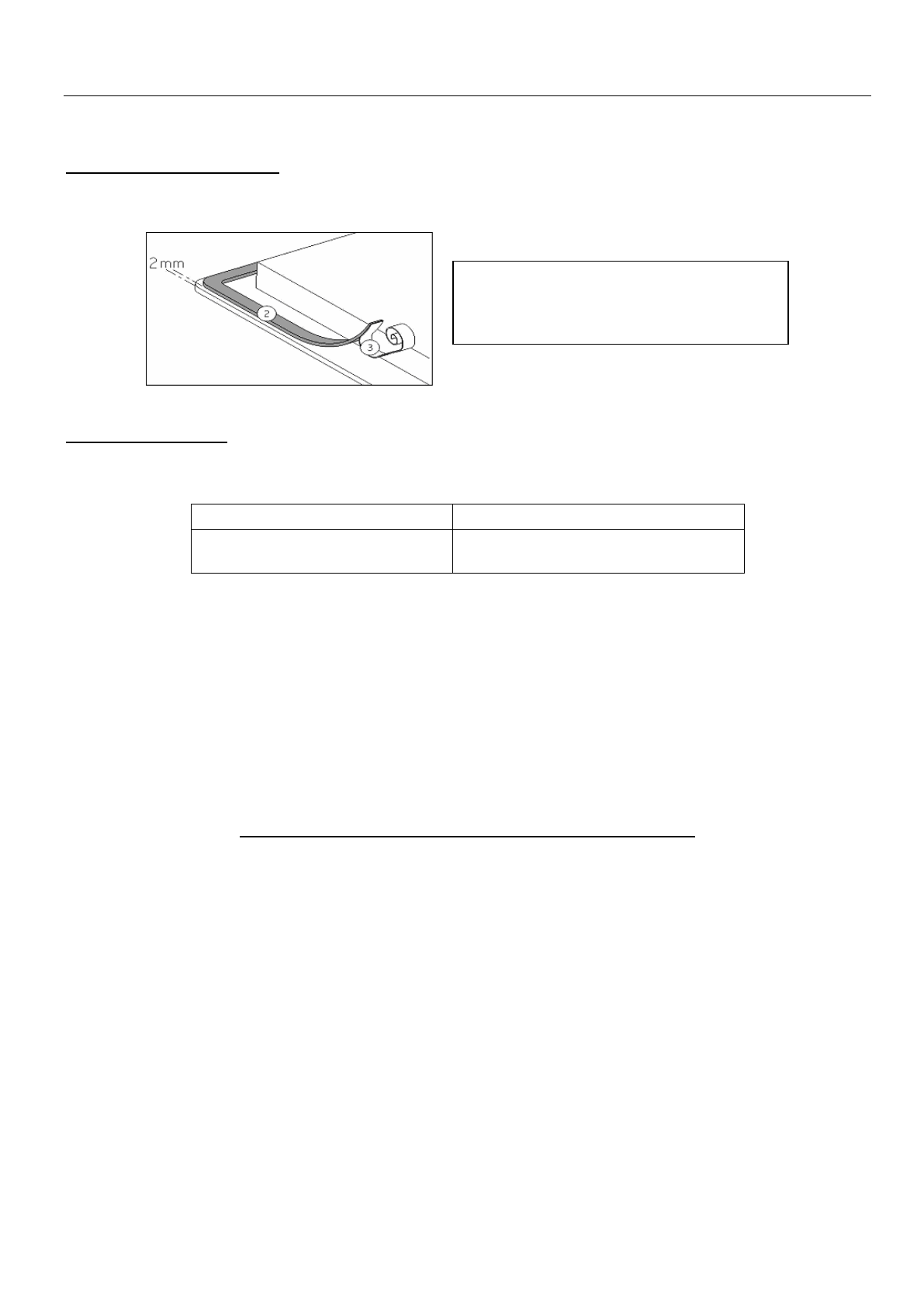

How to stick the gasket:

The gasket supplied with the hob avoids all infiltration of liquids in the cabinet.
His installation has to be done carefully, in conformity of the following drawing.

Fitting - installing:



The cut out sizes are:

Reference

Cut-size

MVCE59.4HL.SZ-BK
MVCE59.4HL.SZ-WH

560 x 490 mm



Ensure that there is a distance of 50 mm between the hob and the wall or sides.



The hobs are classified as “Y” class for heat protection. Ideally the hob should be installed
with plenty of space on either side. There may be a wall at the rear and tall units or a wall
at  one  side.

On  the  other  side,  however,  no  unit  or  divider  must  stand  higher  than

the hob.



  The piece of furniture or the support in which the hob is to be fitted, as well as the edges of

furniture,  the  laminate  coatings  and  the  glue  used  to  fix  them,  must  be  able  to  resist
temperatures of up to 100 °C.



  The mural rods of edge must be heat-resisting.



  Not to install the hob to the top of a not ventilated oven or a dishwasher.



  To guarantee under the bottom of the hob casing

a space of 20 mm

 to ensure a good air

circulation of the electronic device.



  If  a  drawer  is  placed  under  the  work,  avoid  to  put  into  this  drawer  flammable  objects  (for

example: sprays) or not heat-resistant objects.



  Materials which are often used to make worktops expand on contact with water. To protect

the  cut  out  edge,  apply  a  coat  of  varnish  or special  sealant.  Particular  care must be  given
to  applying  the  adhesive  joint  supplied  with  the  hob  to  prevent  any  leakage  into  the
supporting  furniture.  This  gasket  guaranties  a  correct  seal  when  used  in  conjunction  with
smooth work top surfaces.



  The  safety  gap  between  the  hob  and  the  cooker  hood  placed  above  must  respect  the

indications of the hood manufacturer. In case of absence of instructions respect a distance
minimum of 760 mm.



  The  connection  cord  should  be  subjected,  after  building,  with  no  mechanical  constraint,

such for example of the fact of the drawer.



WARNING

:  Use  only  hob  guards  designed  by  the  manufacturer  of  the  cooking  appliance

or  indicated  by  the  manufacturer  of  the  appliance  in  the  instructions  for  use  as  suitable  or
hob  guards  incorporated  in  the  appliance.  The  use  of  inappropriate  guards  can  cause
accidents.

Stick the gasket (2) two millimetres

from the external edge of the glass,

after removing the protection sheet (3).
