10

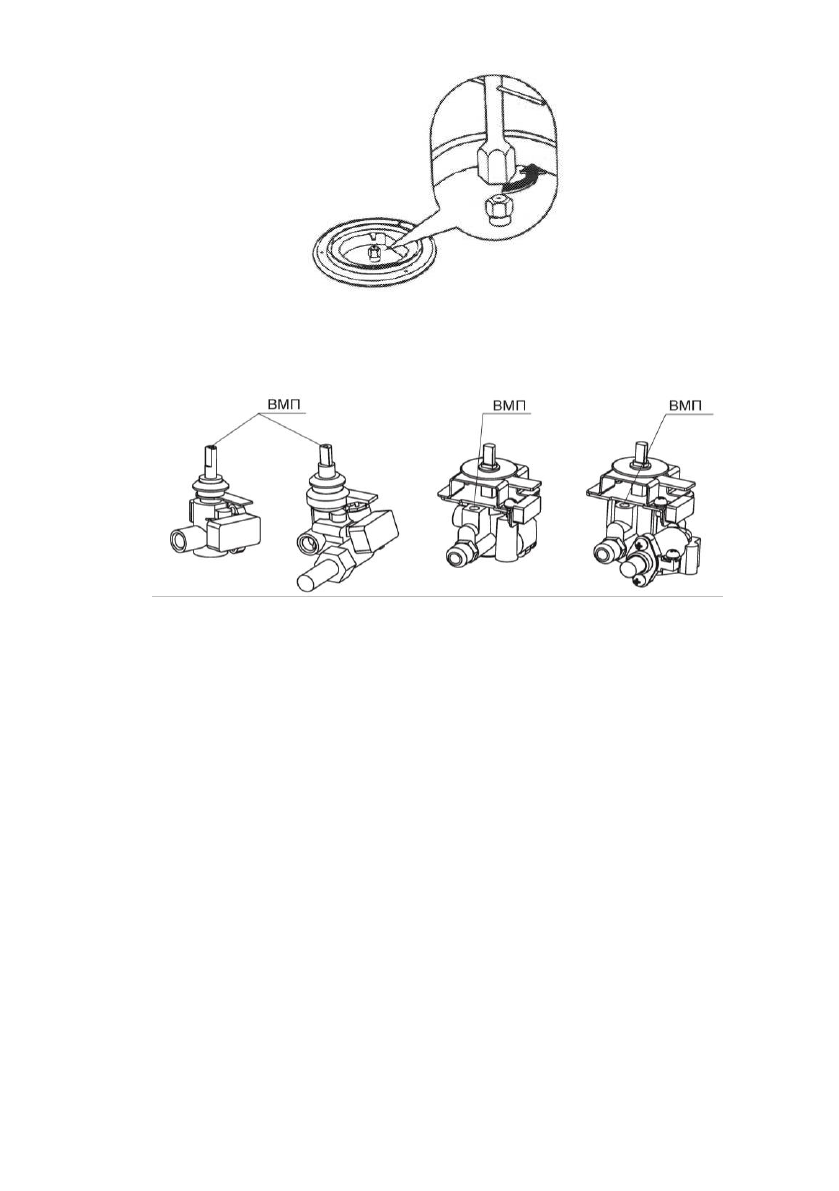

Рис. 6 Замена сопла горелки рабочего стола с помощью ключа 7 мм

Регулировка малого пламени горелок варочной панели.

Винт малого пламени

может располагаться в штоке крана, либо на его корпусе (Рис. 7).

Рис. 7  Возможное расположение винтов малого пламени

Регулировка производится поворотом регулировочного винта без его замены, для

этого:

- Снимите ручку крана, потянув её на себя. Для варочных панелей с устройством

контроля пламени (см.Табл.3) снимите уплотнительную манжету.

- Для перехода на сжиженный газ, при помощи специальной тонкой отвертки,

завернуть регулировочный винт, по часовой стрелке, до упора.

- Для перехода со сжиженного газа на природный необходимо сначала

выполнить грубую настройку - вывернуть регулировочный винт на 4 оборота против
часовой стрелки. Далее провести точную настройку, для этого необходимо зажечь
горелку и перевести кран в режим малого пламени. Плавно заворачивать
регулировочный винт до тех пор, пока пламя не уменьшится на 3/4 от максимального,
причем пламя должно быть устойчиво даже при умеренном потоке воздуха.

4 ОПИСАНИЕ И РАБОТА ВАРОЧНОЙ ПАНЕЛИ

Газовая варочная панель предназначена для использования только в домашних

условиях. Эта варочная панель изготовлена с таким расчетом, чтобы наиболее полно
удовлетворить Ваши желания при варке, жаренье, тушении и т.д. Комплектация
варочной панели и её технические характеристики приведены в Табл. 2 и Табл.3.
