18

KUPPERSBERG

характеристикам,  данным  прибора  и  электрической

сети. Подсоедините кабель, в соответствии со схемой,

приведенной  на  рисунке  12.  Убедитесь,  что  провода

подключены в правильном порядке:

«L» (фаза):

Провод коричневого цвета

«N» (нейтраль):

Провод синего цвета

Символ «Ḻ» (земля):  Провод желто-зеленого цвета

Данная

варочная

поверхность

имеет

возможность  подключения  питания  по  трехфазной

схеме. Данное подключение должно быть выполнено

в следующим образом:

«L1» (фаза):

Провод коричневого цвета

«L2» (фаза):

Провод черного цвета

«L3» (фаза):

Провод черного цвета

«N» (нейтраль):

Провод синего цвета

Символ «Ḻ» (земля):  Провод желто-зеленого цвета

В

случае

повреждения силового

кабеля, его замена на

новый кабель, должна быть проведена производителем

или  специалистами  авторизованных  производителем

сервисных центров.

-  Силовой  кабель  после  подключения  должен  быть

проведен таким образом, чтобы он не соприкасался с

нагревающимися  элементами  варочной  поверхности,

для предотвращения его нагрева до 100ºС.

-  Пожалуйста,  не  укорачивайте  силовой  провод,  не

допускайте  его  модификаций:  это  может  привести  к

перегреву и пожару.

- После установки варочной поверхности в кухонную

фурнитуру,  убедитесь,  что  существует  доступ  как  к

силовому кабелю, так и к распределительной коробке

на задней поверхности варочной поверхности.

В случае прямого подключения к электросети:

-  Подключение  варочной  поверхности  к  электросети

необходимо  проводить  таким  образом,  чтобы  была

возможность  полного  отключения  от  сети  по  всем

полюсам  с  шириной  размыкания  контактов  не  менее

3  мм,  например,  с  помощью  линейного  защитного

автомата,

автоматического

предохранительного

выключателя, или предохранителя. Провод заземления

не должен проходить через этот выключатель.

- Заземление обязательно.

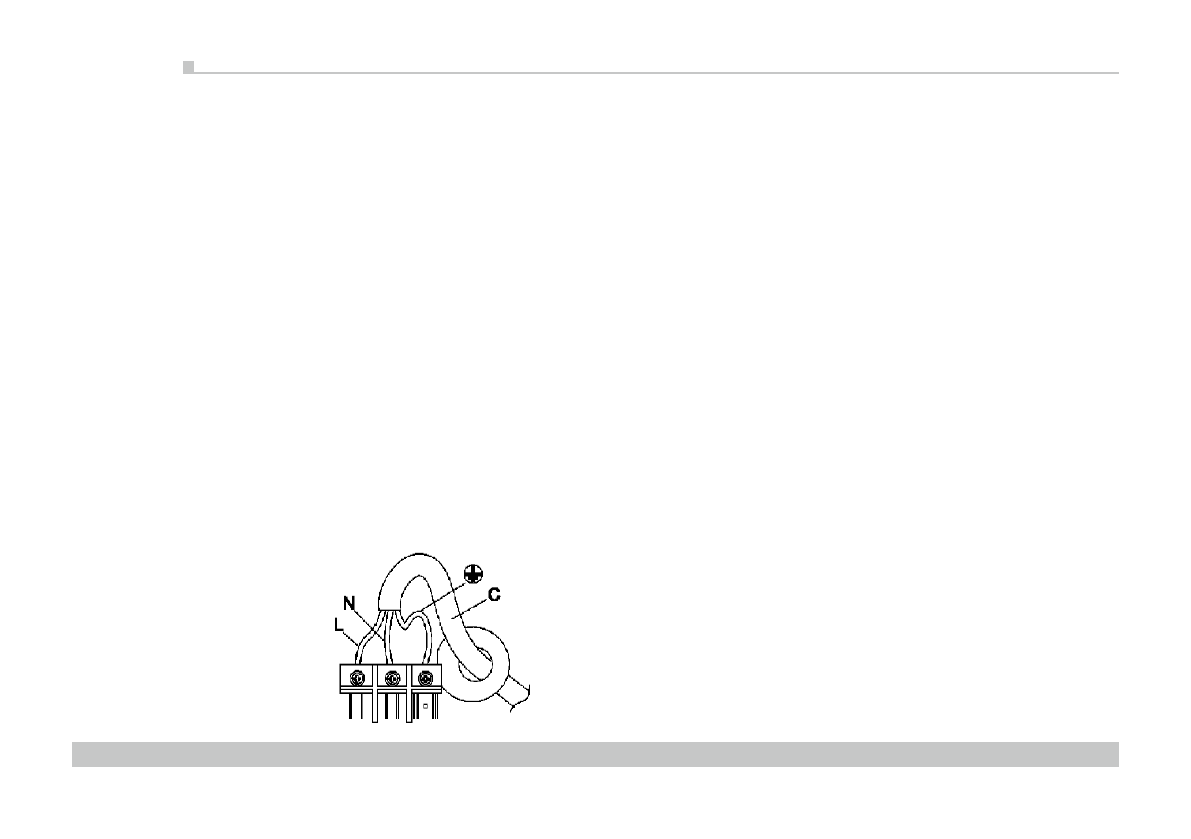

Рисунок 12.
