УСТАНОВКА
5) ПОДКЛЮЧЕНИЕ ЭЛЕКТРОПИТАНИЯ
Подключение электропитания должно
производиться в соответствии с
действующими требованиями к
электромонтажу.
Перед подключением убедитесь в том, что
- Мощность электрической системы и
характеристики розетки электропитания
соответствуют максимальной мощности
оборудования (см. паспортную табличку в
нижней части корпуса).
- Розетки и все электрические системы
снабжены заземлением, соответствующим
Нормам. Изготовитель не несет никакой
ответственности за несоблюдение данного
требования.
- Если оборудование не оснащено кабелем
питания, подключите его к линии питания
кабелем соответствующего сечения (см.
Таблицу в параграфе 5), при этом провод
заземления должен быть длиннее провода
фазы – см. Схемы на Рис. 13 и 14.
Подключение к системе электропитания
должно осуществляться через розетку.
- Установите на кабель питания стандартную
вилку (при ее отсутствии), рассчитанную на
нагрузку, указанную на паспортной табличке.
Подсоедините кабель в соответствии со схемой
на Рис. 13. При этом, провода должны
подсоединяться в следующем порядке:
Клемма L (фаза) = коричневый провод;
Клемма N (нейтраль) = синий провод,
Клемма
(
земля) = желто-зеленый провод.
Варочные панели также могут подключаться к
трехфазной линии питания. Подсоедините
кабель в соответствии со схемой на Рис. 14.
При этом, провода должны подсоединяться в
следующем порядке:
Клемма L
1
(
фаза) = коричневый провод;
Клемма L
2
(
фаза) = черный провод,
Клемма L
3
(
фаза)
=
черный провод;
Клемма N (нейтраль) = синий провод,
Клемма
(
земля)
=
желто-зеленый провод.
- Кабель питания должен располагаться так,
чтобы он не перегревался более чем на 75 K.
- Не используйте при подключении адаптеры,
переходники и другие компоненты, которые
могут стать причиной плохого контакта и
перегрева.
- После подключения к розеткам должен
сохраняться доступ.
При прямом подключении к системе
электропитания:
- Установите между оборудованием и системой
питания многополюсный автоматический
выключатель, рассчитанный на нагрузку
оборудования, с минимальным расстоянием
между контактами 3 мм.
- Обратите внимание на то, что кабель
заземления не должен размыкаться
автоматическим выключателем.
- При других вариантах подключения,
электрическая цепь также должна быть
защищена дифференциальным выключателем
с высокой чувствительностью.
Рекомендуется подсоединять провод
заземления к соответствующей линии
заземления системы электропитания.
ПРЕДУПРЕЖДЕНИЕ:
Вся продукция изготовителя имеет класс
защиты и конструкцию, соответствующие
Европейским Стандартам EN 60 335-1 и EN 60
335-2-6
с последующими дополнениями.
Оборудование изготовлено в соответствии с
Европейскими Директивами:
-
2004/108/EC
по электромагнитной
совместимости.
-
2006/95/EC
по электробезопасности.

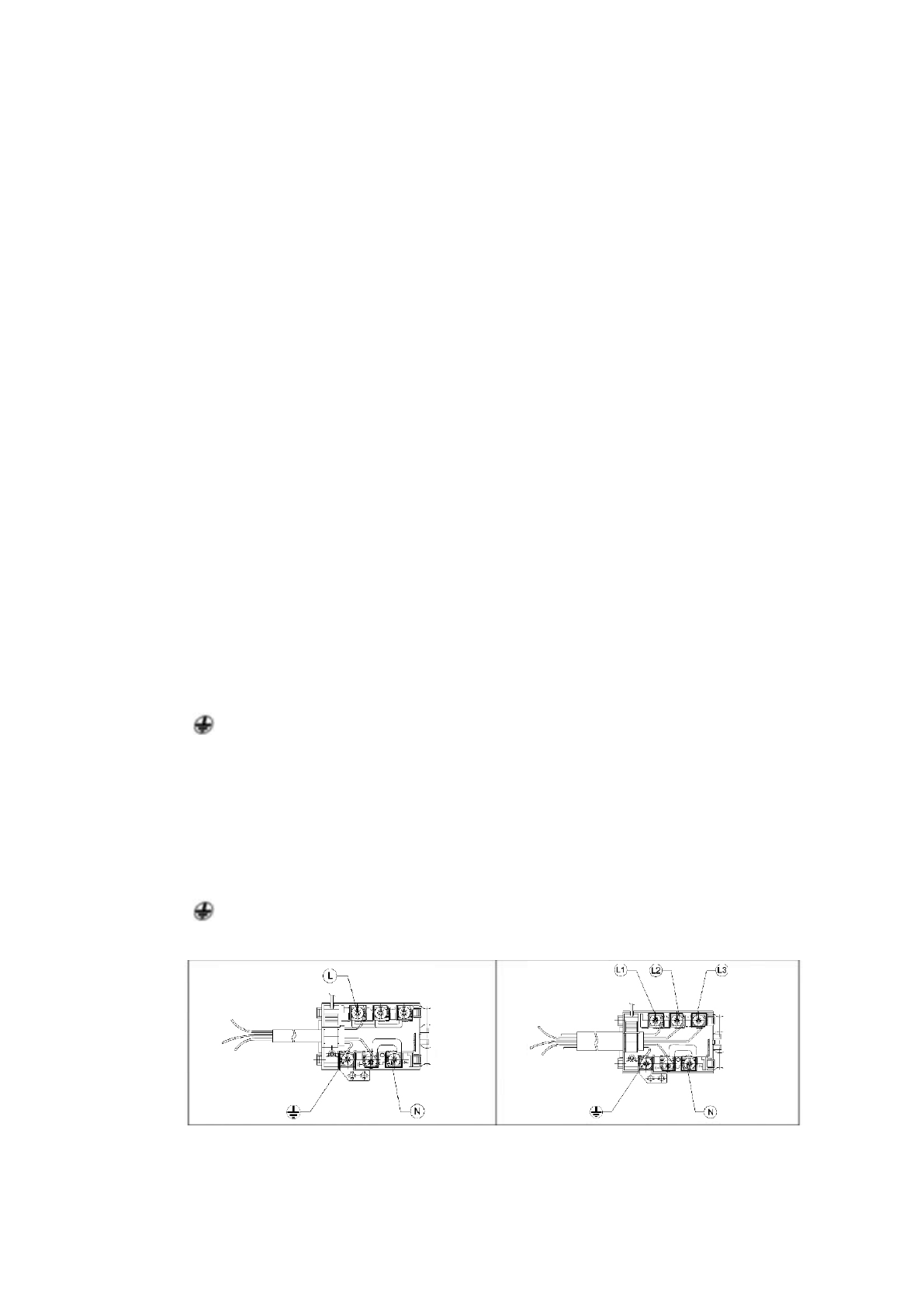

ОДНОФАЗНАЯ ЛИНИЯ ПИТАНИЯ
ТРЕХФАЗНАЯ ЛИНИЯ ПИТАНИЯ
РИС. 13
РИС. 14
Характеристики
