Инструкция по установке и эксплуатации

ВАРОЧНЫЕ ПОВЕРХНОСТИ

8

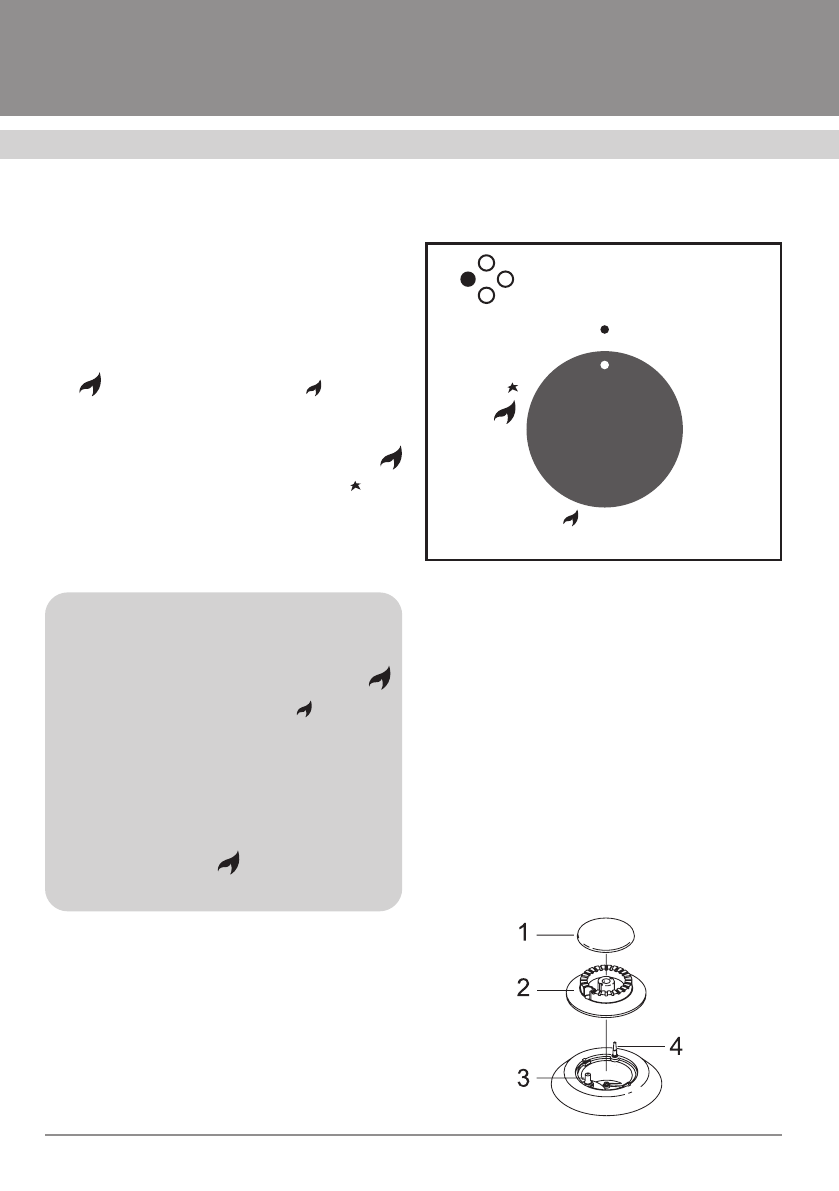

Поток  газа  к  конфоркам  (мощность

конфорок) регулируется ручками управ-
ления газовыми конфорками (рис. 2), ко-
торые,  в  свою  очередь,  управляют  кра-
нами.

Символы пламени «Максимальное пла-

мя»

, «Минимальное пламя»   и символ

«Выключено»



  нанесены  на  варочной

панели  возле  ручек  управления.  Рядом
с  символом  «Максимальное  пламя»

нанесен  символ  «искры  розжига»  ,  что
свидетельствует об оборудовании моде-
лей  автоматической  системой  электро-
розжига.

Внимание!  Все  рабочие  положе­

ния  ручки  управления  должны  вы­
бираться  в  интервале  между  сим­
волами  «Максимальное  пламя»

и  «Минимальное  пламя»  .  Между
этими  положениями  осуществля­
ется  плавная  регулировка  непре­
рывной,  устойчивой  подачи  газа  к
конфоркам. Ни в коем случае не вы­
бирайте  рабочее  положение  в  ин­
тервале между символами «Макси­
мальное  пламя»

  и  «Выключено»



.

С  целью  удобства  контроля  величины

пламени  конфорки,  зажигайте  газ  до
того, как ставить на решетку емкость для
приготовления пищи.

На  рассматриваемой  в  данной  ин-

струкции  модели  установлены  газо-
вые    конфорки  с  электророзжигом  и
системой  защиты  от  утечки  газа  (газ-

контроль).  Общий  вид  разобранной
на  составные  части  газовой  конфор-
ки  представлен  на  рис.  3.  В  ее  составе
можно выделить следующие элементы:

1.  Колпачок конфорки.
2.  Рассекатель пламени.
3.  Свеча розжига.
4.  Термоэлемент «газ-контроля».

Рассмотрим  особенности  зажигания
газа в конфорках в том и другом случаях.

Рис. 3

УПРАВЛЕНИЕ ГАЗОВОЙ ВАРОЧНОЙ ПОВЕРХНОСТЬЮ

Рис. 2
