ВАРОЧНЫЕ ПОВЕРХНОСТИ

8

Поток газа к конфоркам (мощность

конфорок) регулируется ручками управ-
ления газовыми конфорками (рис. 2), ко-
торые, в свою очередь, управляют крана-
ми.

Символы пламени «Максимальное пла-

мя»

, «Минимальное пламя»

и символ

«Выключено»

⬤

нанесены на варочной па-

нели возле ручек управления. Рядом с
символом «Максимальное пламя»

нане-

сен символ «искры розжига» , что свиде-
тельствует об оборудовании моделей ав-
томатической системой электророзжига.

С целью удобства контроля величины

пламени конфорки, зажигайте газ до
того, как ставить на решетку емкость для
приготовления пищи.

На

рассматриваемой

в

данной

инструкции модели установлены газо-
вые конфорки с электророзжигом и си-
стемой защиты от утечки газа (газ-
контроль). Общий вид разобранной на
составные части газовой конфорки пред-
ставлен на рис. 3. В ее составе можно

выделить следующие элементы:

1.

Колпачок конфорки.

2.

Рассекатель пламени.

3.

Свеча розжига.

4.

Термоэлемент «газ-контроля».

Рассмотрим

особенности

зажигания

газа в конфорках в том и другом случаях.

Внимание! Все рабочие поло-

жения ручки управления должны
выбираться в интервале между
символами «Максимальное пламя»

и «Минимальное пламя» . Между

этими

положениями

осуще-

ствляется плавная регулировка не-
прерывной,

устойчивой

подачи

газа к конфоркам. Ни в коем случае
не выбирайте рабочее положение в
интервале между символами «Мак-
симальное пламя»

и «Выключено»

⬤

.

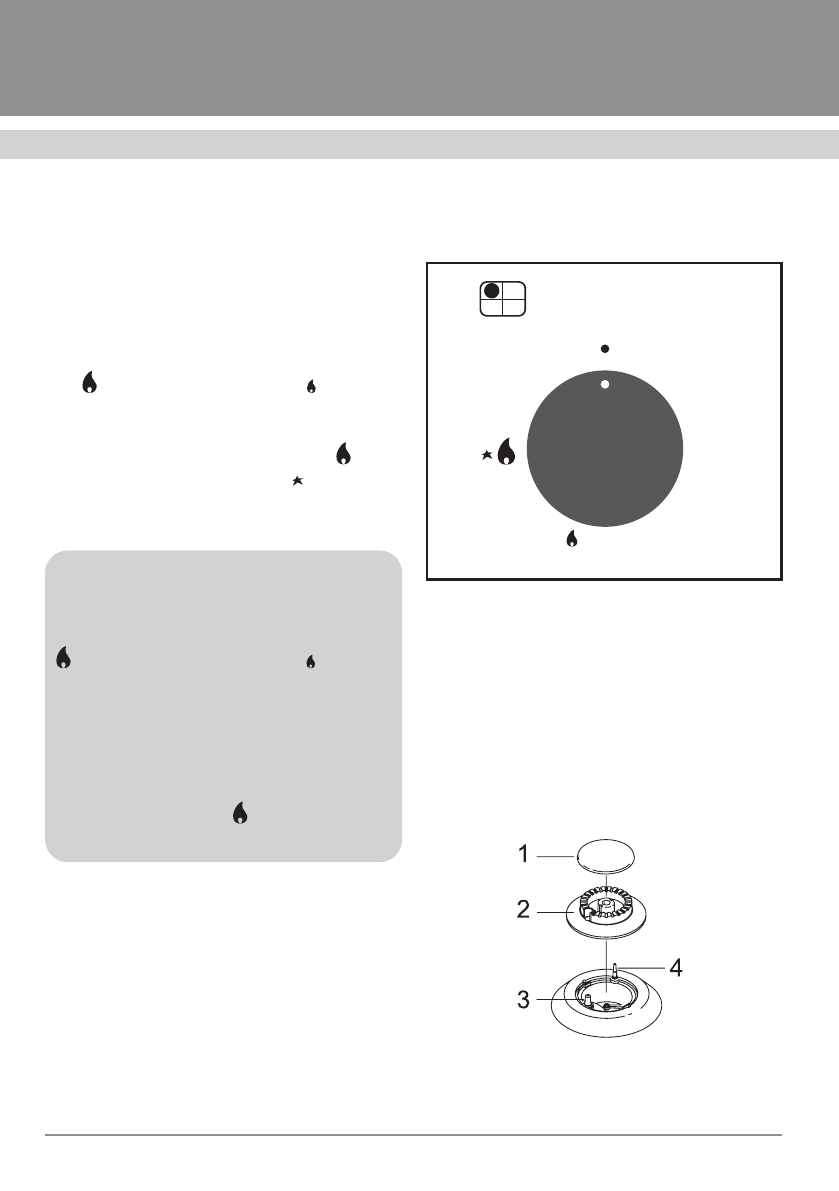

Рис. 3

Рис. 2

УПРАВЛЕНИЕ ГАЗОВОЙ ВАРОЧНОЙ ПОВЕРХНОСТЬЮ
