9

М О Н ТАЖ В А Р О Ч Н О Й П О В Е РХ Н О СТ И

Прибор  предназначен  для  встраивания  в  мебель,  поставляемую  от  сторонних  поставщиков,  при

условии соблюдения правил установки, описанных ниже. Оборудование должно быть установлено

правильно  в  соответствии  с  действующими  стандартами.  Материалы,  окружающие  варочную  по

-

верхность, должны выдерживать нагрев до 150°С.

Любые действия  по  установке  оборудования  нужно  проводить,  отключив  поверхность  от  газовой

магистрали и электросети.

Если над прибором планируется устанавливать вытяжку, соблюдайте мин. расстояние между вароч

-

ной поверхностью и нижним краем вытяжки. Это расстояние составляет не менее 750 мм.

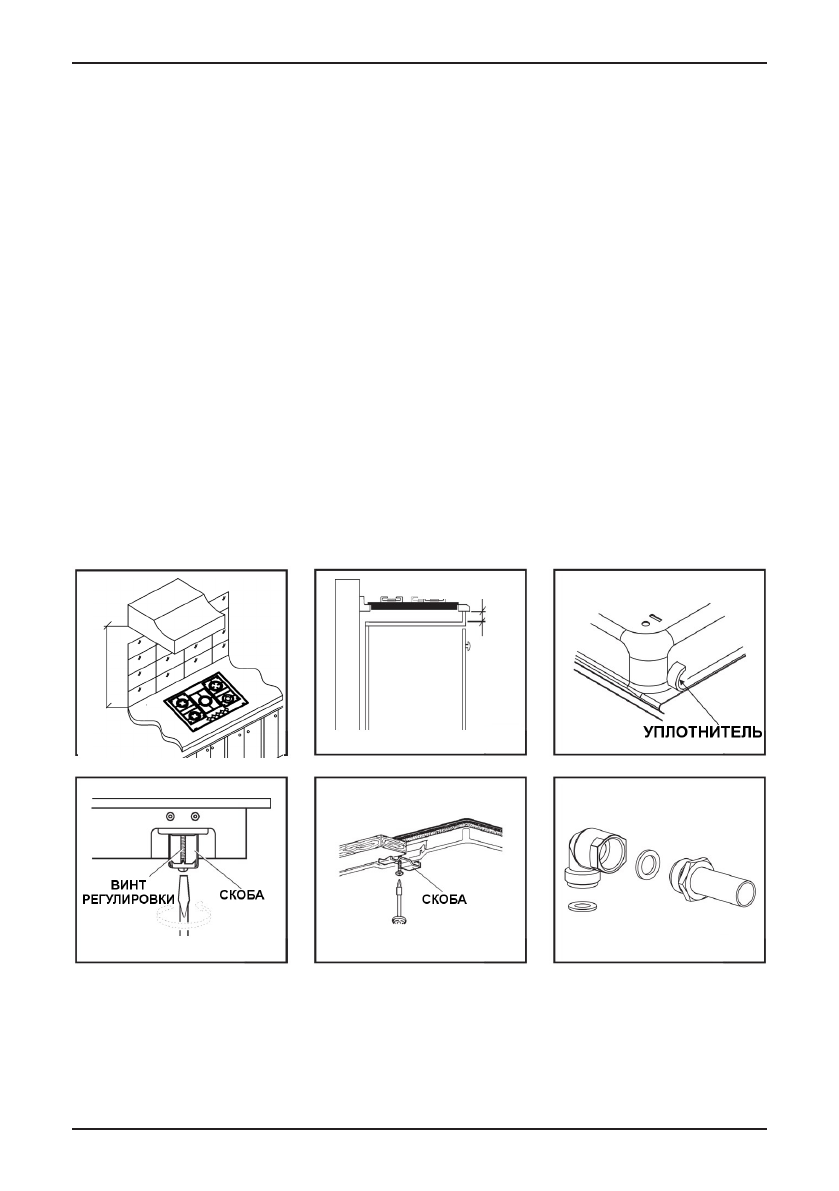

Д Е Й СТ В И Я П Р И М О Н ТАЖ Е:

1.  Отсоедините от панели все адаптеры, решетки, конфорки и крышки.
2.  Переверните прибор панелью управления вниз и положите на мягкую поверхность.
3.  Проложите  по  периметру  прибора  уплотнитель,  поставляемый  в  комплекте,  на  углах  прибора

уплотнителя должно быть больше, чем на остальном периметре.

4.  Переверните прибор в нормальное положение, выровните по вырезу столешницы и установите

прибор.

5.  Закрепите  варочную  поверхность  на  столешнице  при  помощи  скоб  и  шурупов,  поставляемых

в комплекте.

6.  В случае если установка духового шкафа не предусмотрена и есть свободный доступ к нижней

части варочной поверхности, то в данном случае необходимо использовать пожаробезопасную

панель, расстояние между прибором и панелью должно составлять минимум 50 мм.

7.  Если  прибор  устанавливается  в  непосредственной  близости  от  стены,  минимальное  расстояние

между стеной и прибором должно составлять минимум 50 мм.

В Н И М А Н И Е!  РА З М Е Р Ы  П Р И Б О РА  М О Г У Т  ОТЛ И Ч АТ Ь С Я  В  З А В И С И М О СТ И  ОТ  М ОД Е

-

Л И. В С В Я З И С ЭТ И М, РА З М Е Р Н И Ш И М О Ж Е Т И М Е Т Ь Д РУ Г И Е РА З М Е Р Ы.

мин. 50 мм

6

ИНСТРУКЦИЯ ДЛЯ УСТАНОВЩИКА

ТЕХНИЧЕСКАЯ ИНФОРМАЦИЯ ДЛЯ

УСТАНОВЩИКОВ

Ус т а н о в к а ,   р е г у л и р о в к а   и   тех н и ч е с к о е

обслуживание прибора должны выполняться

то л ь к о

к ва л и ф и ц и р о ва н н ы м и

специалистами.  При  установке  прибора

н е о бхо д и м о   с о бл юд а т ь   д е й с т ву ю ще е

з а к о н о д а те л ь с т во

и

и н с т ру к ц и и

производителя.

Производитель  не  несет  ответственность

за  ущерб  людям,  животным  или  имуществу,

который  может  быть  нанесен  вследствие

неправильной установки прибора.
Ус т р о й с т ва

б е зо п а с н о с т и

и л и

автоматической  регулировки  в  течение
с р о к а   с лу ж б ы   с и с те м ы   м о г у т   б ы т ь
модифицированы  только  производителем
или авторизованным дилером.

3 )   ВС Т РА И ВА Н И Е   ВА Р О Ч Н О Й

ПОВЕРХНОСТИ

П о с л е   с н я т и я   н а р у ж н о й   у п а к о в к и   и   в н у т р е н н и х
у п а к о воч н ы х   эл е м е н то в   д л я     п од в и ж н ы х   д ета л е й
проверьте  внешний  вид  и  комплектность  прибора.  В
с л у ч а е   с о м н е н и й   н е   п ол ь з у й т е с ь   п р и б о р о м .   Д л я
р е ш е н и я   в о п р о с о в   п о   п р ет е н з и я м   о б р а т и т е с ь   в
торгующую организацию.

Детали  упаковки  (картон,  пластиковые  мешки,
пенопласт    и  т.  д.)  не  сле дует  оставлять  в
ме стах  доступных  для  детей,  поскольк у  они
представляют  собой  потенциальный  источник
опасности.

Н а   п о в е р х н о с т и   р а б оч е го   с т ол а   с л ед у ет   с д ел ат ь
прямоугольное  отверстие  для  встраивания  варочной
поверхности,  размеры  которого  приведены  на  рис.  7.
П р ед ва р и тел ь н о   с л ед ует   п р о ве р и т ь   с о от ветс т в и е
минимальных  допусков  между  поверхностью,  боковой
и  задней  стенк ами.  Подвесные  полки  или  вытяжки
следует  устанавливать  на  высоте  не  менее  760  см  от
поверхности прибора (см. рис. 7 и 8).

В   с о о т ве т с т в и и   с   д е й с т ву ю щ и м и   н о р м а м и
га зо во й   б е зо п а с н о с т и   п о л н о с т ь ю   га зо в ы е   и
комбинированные приборы относятся к 3 классу
и   н а   н и х   р а с п р о с т р а н я ю т с я   в с е   н о р м ы
б е з о п а с н о с т и ,   п р е д у с м о т р е н н ы е   д л я   э т и х
приборов.

РАЗМЕРЫ, ПРЕДУСМОТРЕННЫЕ ДЛЯ ВСТРАИВАНИЯ

РАБОЧЕЙ ПОВЕРХНОСТИ (мм)

ВАЖНО!

Работы  по  установке  или  регулировке

варочной  пане ли  под  использование

д ру г и х   г а з о в   д о л ж н ы   в ы п о л н я т ь с я

КВАЛИФИЦИРОВАННЫМ

УСТАНОВЩИКОМ:  невыполнение  этого

требования  влечет  за  собой  потерю

гарантии.

A

B

C

D

E

4F (61)

553

473

63.5

63.5

63.5 min.

5F (70)

553

473

63.5

63.5

173.5 min.

РИС. 7

РИС. 8

750 мм
