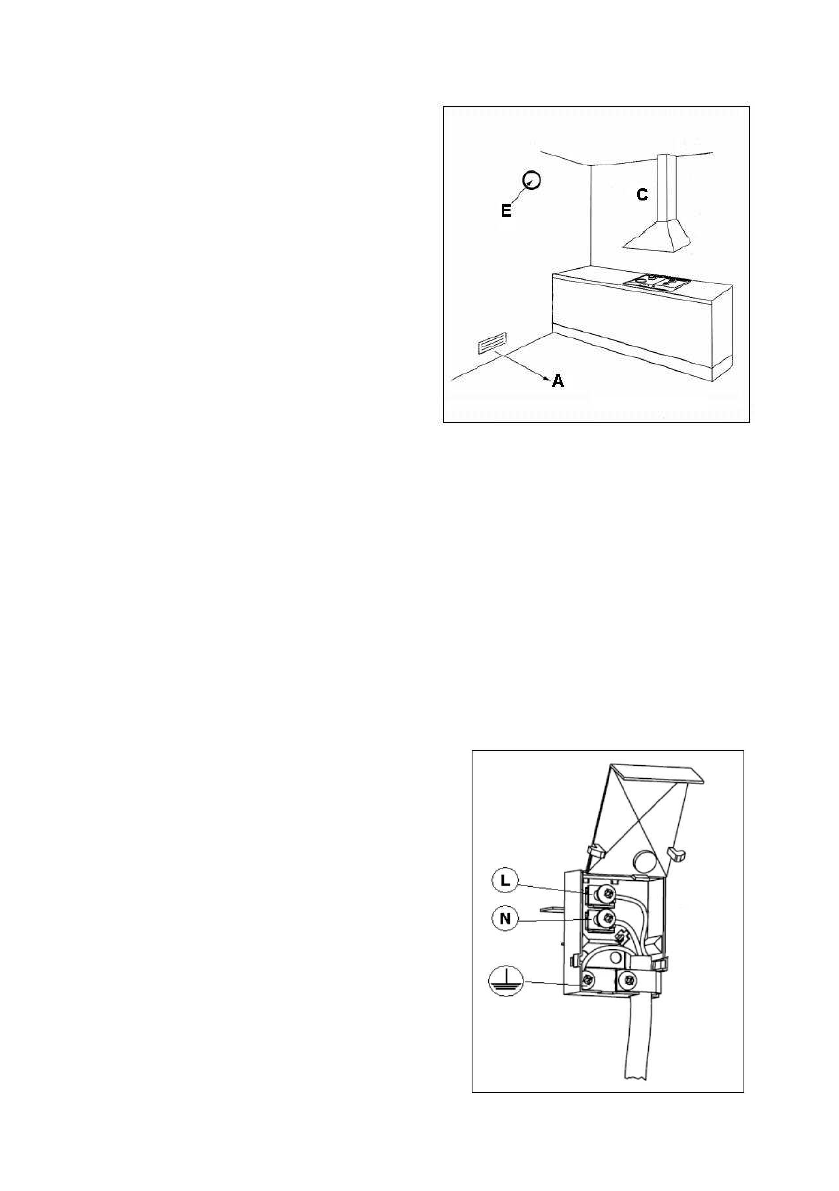

   C  =

Hood for exhaust removal of combustion fumes

   E

 =  Electric extractor fan for removal

           of combustion fumes


   A

  =  Opening for air supply

                                                                                              Figure 4.

The opening A must be free and keep assured that it is not obstructed  from the inside or outside. Preferably
position it on the floor level, on the opposite side of the fume exhaust devices.
If the area does not allow such solution, the air could be supplied by an adjacent suitable ventilated room, as
long as it is not a bedroom, a low-pressure area or a dangerous area.

Removal of combustion fumes

Combustion fumes produced by gas appliances must get outside by means of a hood (C) connected either
directly to an exhaust duct or to the outside. See

figure 4

 above.

If a hood cannot be installed, an electric extractor fan (E) must be fitted to the outside wall or the window.
See

figure 4

 above. This electric extractor fan must have a sufficient capacity to guarantee a change of air of

the kitchen (or area) of at least 3 to 5 times its volume.

3.    ELECTRICAL CONNECTION

Before connecting the appliance to the electricity supply, check if the voltage and frequency corresponds to
that indicated on the

product plate

, and the power supply cable is suitable for the appliance

capacity indicated on the product plate.

Assembly of the power cable

    BROWN  -   LIVE (L)

    BLUE  -   NEUTRAL (N)

    YELLOW-GREEN - EARTH (

Ũ

 )

   Figure 5.

21
