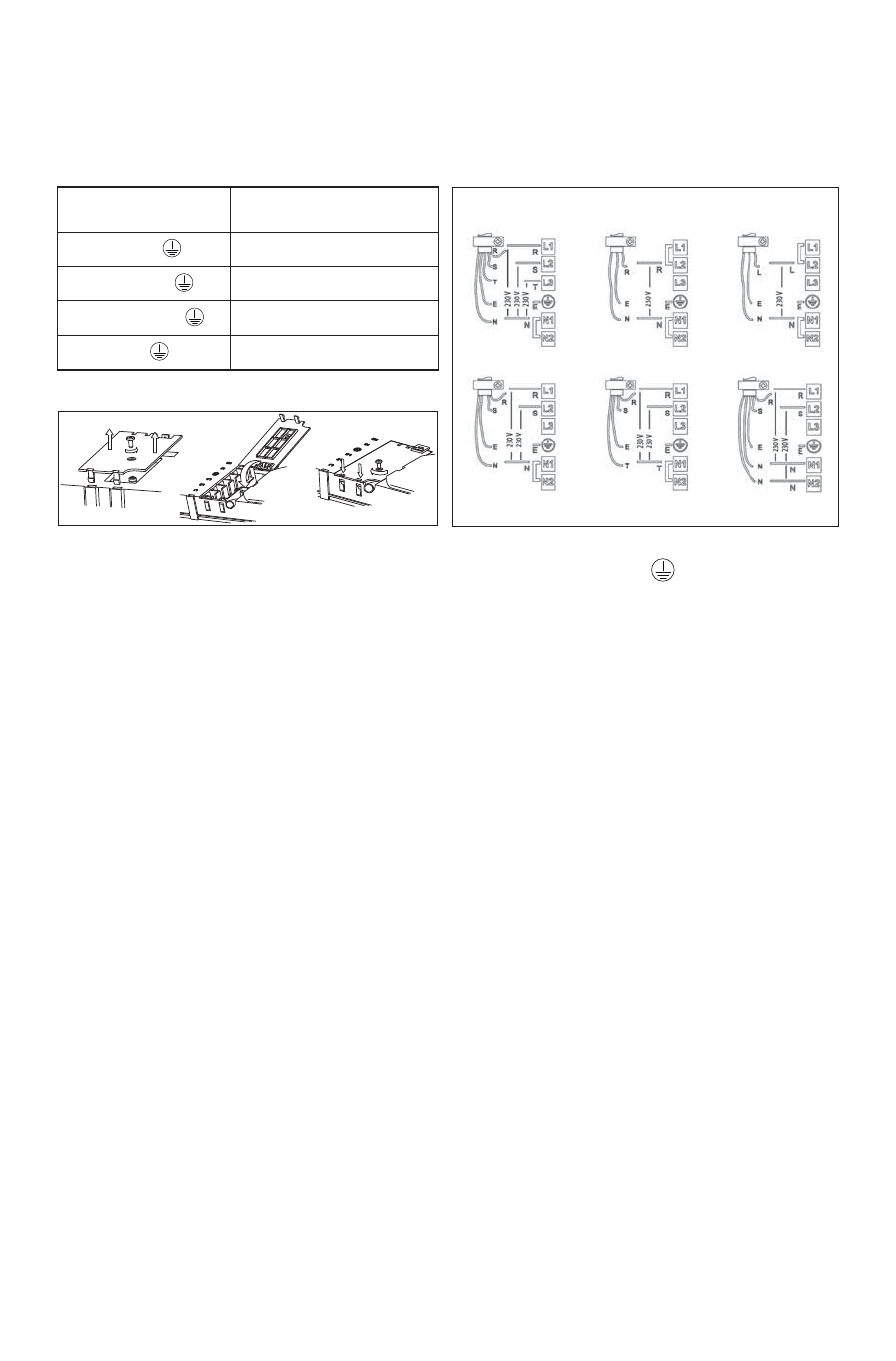

Подсоедините желто-зеленый заземляющий провод к клемме с символом
.
Этот провод должен быть длиннее остальных проводов.
1.
Снимите крышку с клеммной коробки (
A
), открутив крепежный винт, и вставьте крышку в
шарнирное соединение (
B
) клеммной коробки.
2.
удалите около 70 mm оболочки кабеля питания.
3.
Удалите около 10 мм оболочки проводников. Вставьте кабель электропитания в кабельный
зажим и подсоедините провода к клеммной колодке в соответствии с находящейся рядом с
ней схемой.
4.
Закрепите кабель электропитания с помощью кабельного хомута.
5.
Закройте крышку (
C
) и закрепите ее на клеммной коробке с помощью снятого ранее винта (
1
).
Повторите эти действия со второй клеммной коробкой.
При каждом подключении к сети в течение нескольких секунд в варочной панели выполняется
автоматическая проверка.
Подключите изделие к электросети с помощью многополюсного выключателя-разъединителя с
минимальным зазором между контактами 3 мм.
C
B
A
Подключение к электрической сети
Если варочная панель без сетевых кабелей, то для электрического соединения используйте
кабели типа H05RR-F (для подключения к двум клеммным колодкам), как показано в таблице ниже.
Проводники
Количество и площадь
сечения
220-240 В ~ +
3 x 4 мм
2
220-240 В 3 ~ +
4 x 1,5 мм
2
380-415 В 3N ~ +
5 x 1,5 мм
2
380-415 ~ +
4 x 1,5 мм
2
380-415 В 3N ~
220-240 В ~
220-240 В ~ (АС и ВБ)
380-415 В 2N ~
220-240 В 3 ~
(только Бельгия)
380-415 В 2N ~
(Только Нидерланды)
12
