C
B
A
Проводники
Количество x размер
220-240 В ~ +
3 x 4 мм
2
220-240 В 3 ~ +
4 x 1,5 мм
2
380-415 В 3N ~ +
5 x 1,5 мм
2
380-415 В 2N ~ +
4 x 1,5 мм
2
380-415 В 3N ~
220 - 240 В ~
220 - 240 В
(АС и ВБ)
380-415 В 2N ~
220-240 В 3 ~
(только Бельгия)
380-415 В 2N ~
(Только Нидерланды)

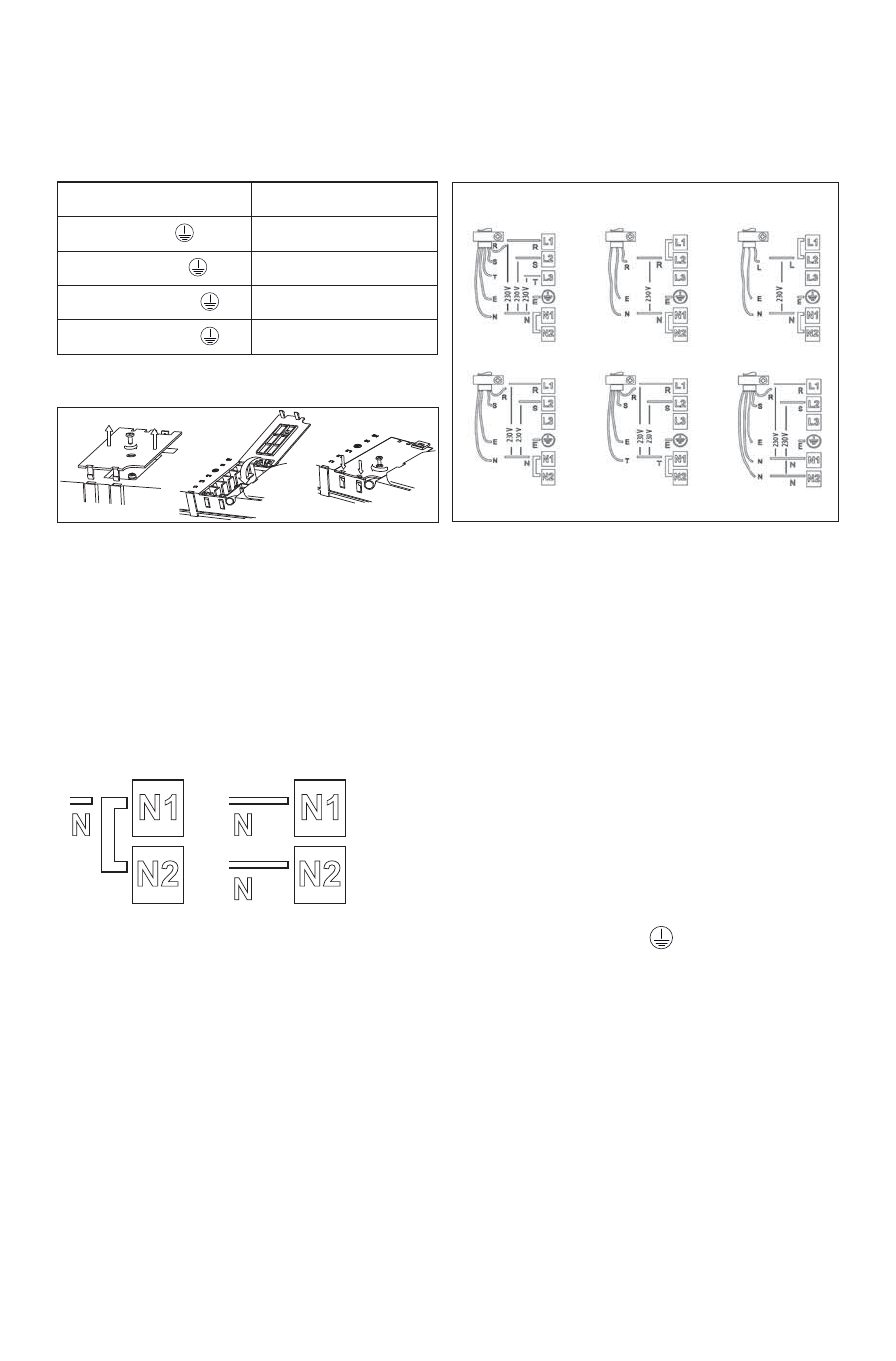

Подсоединение к клеммной коробке
Для подключения варочной панели к электрической сети используйте кабель типа H05RR-F или
H05V2V2-F (см. таблицу ниже).
Подключение к электрической сети
Внимание:
- На основании принципиальной схемы (см. рис.) или оставьте, или удалите металлические
перемычки между винтами на клеммной коробке L1-L2 и N1-N2.
- Если в комплекте поставки присутствует кабель, следуйте инструкциям, нанесенным на кабель
(прикрепленным к кабелю).
- Убедитесь в плотности затяжки всех шести болтов на клеммной коробке после подключения
кабелей.
Пример установленной (слева) и снятой (справа) перемычки. Подробности на схеме соединений
(перемычки должны быть между L1-L2 и между N1-N2).
Подсоедините желто-зеленый заземляющий провод к клемме с символом
.
Этот провод должен быть длиннее остальных проводов.
1. Снимите крышку с клеммной коробки (
A
), открутив крепежный винт, и вставьте крышку в
шарнирное соединение (
B
) клеммной коробки.
2. Вставьте сетевой кабель в кабельный зажим и подсоедините провода к клеммной коробке в
соответствии со схемой соединений, нанесенной на крышку.
3. Закрепите кабель электропитания с помощью кабельного хомута.
4. Закройте крышку (
C
) и закрепите ее на клеммной коробке с помощью снятого ранее винта.
Каждый раз при включении питания варочная панель в течение нескольких секунд выполняет
автоматическую проверку.
В случае если в варочной панели уже предусмотрен кабель электропитания, следуйте указаниям,
приведенным на кабеле. Выполните подсоединение к сети электропитания через многополюсный
выключатель с минимальным расстоянием между контактами 3 мм.
12
