39
INSTALLATION

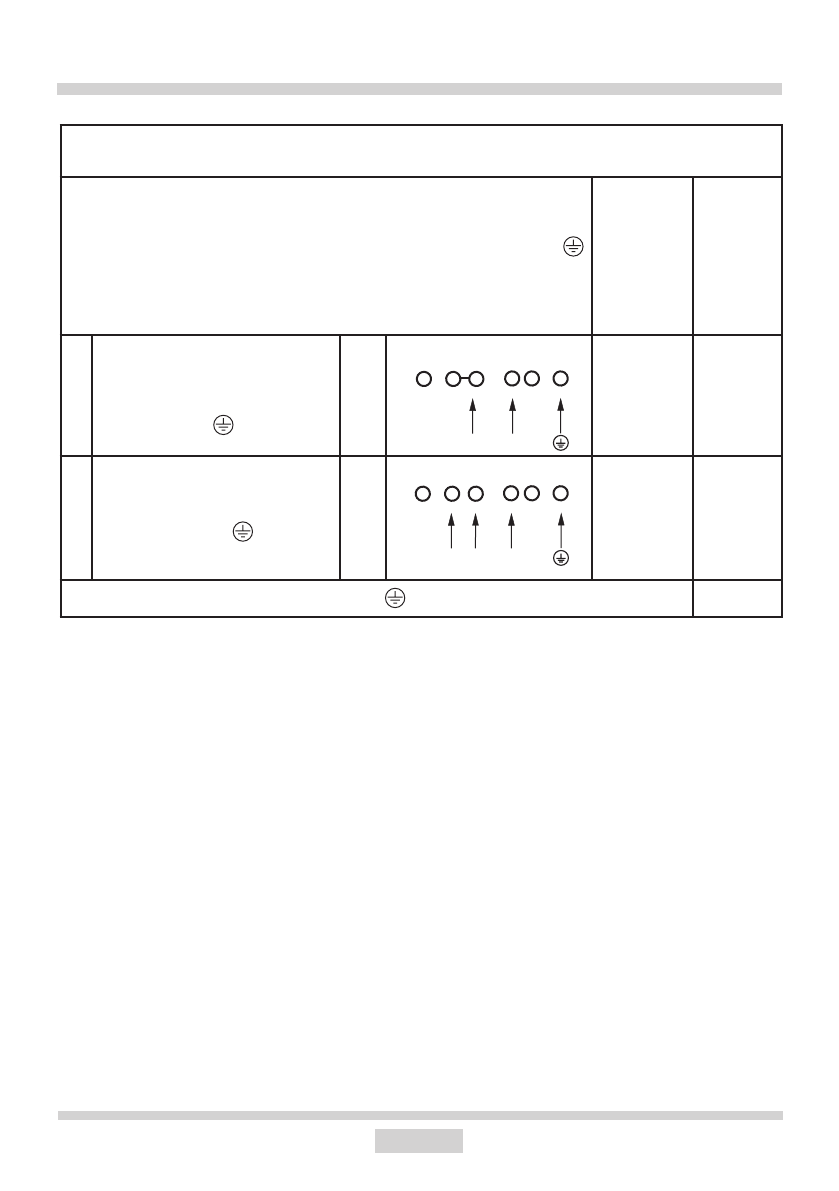

SCHEMA VON MÖGLICHEN VERBINDUNGEN
Hinweis! Die Heizelemente sind für eine Spannung von 230 V ausgelegt.
Hinweis! Bei jeder Verbindungsart muss der Schutzleiter an die mit
gekennzeichnete Klemme angeschlossen sein.
Typ /
Quer
-
schnitt des
Anschluss
-
kabels
Sicherung
1
Bei einem Netz mit Spannung von
230 V einphasiger Anschluss mit
Nullleiter, die Brücke verbindet die
Klemmen L1, L2, Nullleiter bis N,
Schutzleiter bis
1N~
HO5VV-FG
3X 4 mm
2
mind.30 A
2*
Bei einem Netz mit Spannung
von 230/400 V zweiphasiger An
-
schluss mit Nullleiter, Nullleiter bis
N, Schutzleiter bis
2N~
HO5VV-FG
4X2,5mm
2
mind.16 A
L1=R, L2=S, L3=T, N= Klemme des Nullleiter, = Klemme des Schutzleiters
* Im Falle einer hauseigenen dreiphasigen Netz mit Spannung von 230/400 V ist die übrige
Leitung an die Klemme: L3 anzuschließen, die an die internen Installation des Kochfeldes
nicht angeschlossen ist.
* Die Klemmen N-N sind intern verbunden und müssen daher nicht mehr überbrückt werden.
L1
N
L1
L2
N
