УСТАНОВКА И МОНТАЖ

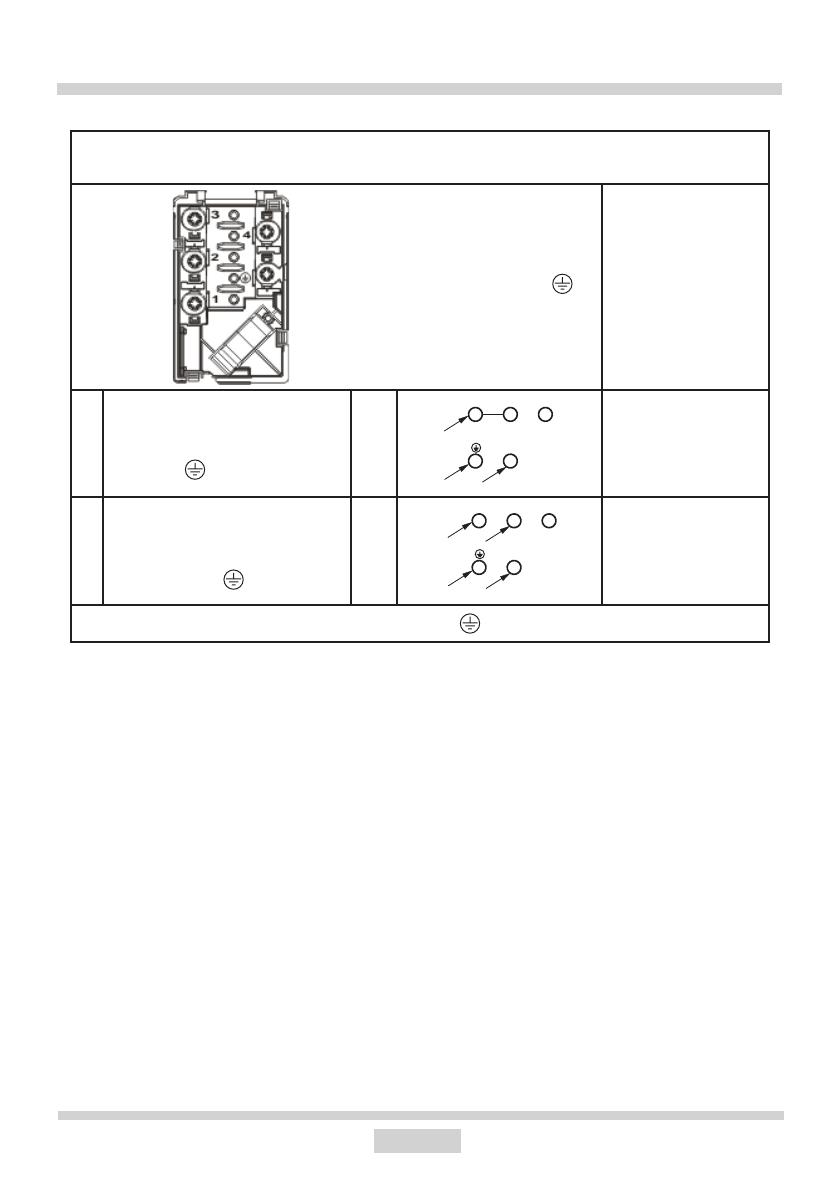

СХЕМА ВОЗМОЖНЫХ СОЕДИНЕНИЙ
Внимание! Напряжение нагревательных элементов 230 V
Рекомендуемый
вид присоедини
-
тельного провода
1
Для сети 230 V однофазное с ней
-
тральным проводом, мостик сое
-
диняет клеммы 1 – 2, нейтральный
провод до 4, предохранительный
провод до
1N~
OWY
3X 4 mm
2
2*
Для сети 400/230V – подсоеди
-
нение двухфаховое с нейтраль
-
ным проводом, нейтральный
провод до 4, предохранитель
-
ный провод до
2N~
OWY
4X2,5mm
2
L1=R, L2=S, L3=T, N=клемма нейтрального провода, =клемма предохранительного провода
* В случае домашней 3-хфазной электропроводки 400/230V, оставшийся провод присоединить
к клемме:3, которая не соединена с внешней проводкой (системой) плиты.
Внимание!
В случае каждого
отдельного соединения, предо
-
хранительный провод должен
быть соединён с клеммой
1
2
3
4
PE
L1
N
1
2
3
4
L1
L2
PE
N
