INSTALLATION

BHG* / PAG 4.0*, PAG4.1*

●  Den  Einbauort  (Öffnung)  in  der  Arbeitsplatte  der  Küchenmöbel  entsprechend  den

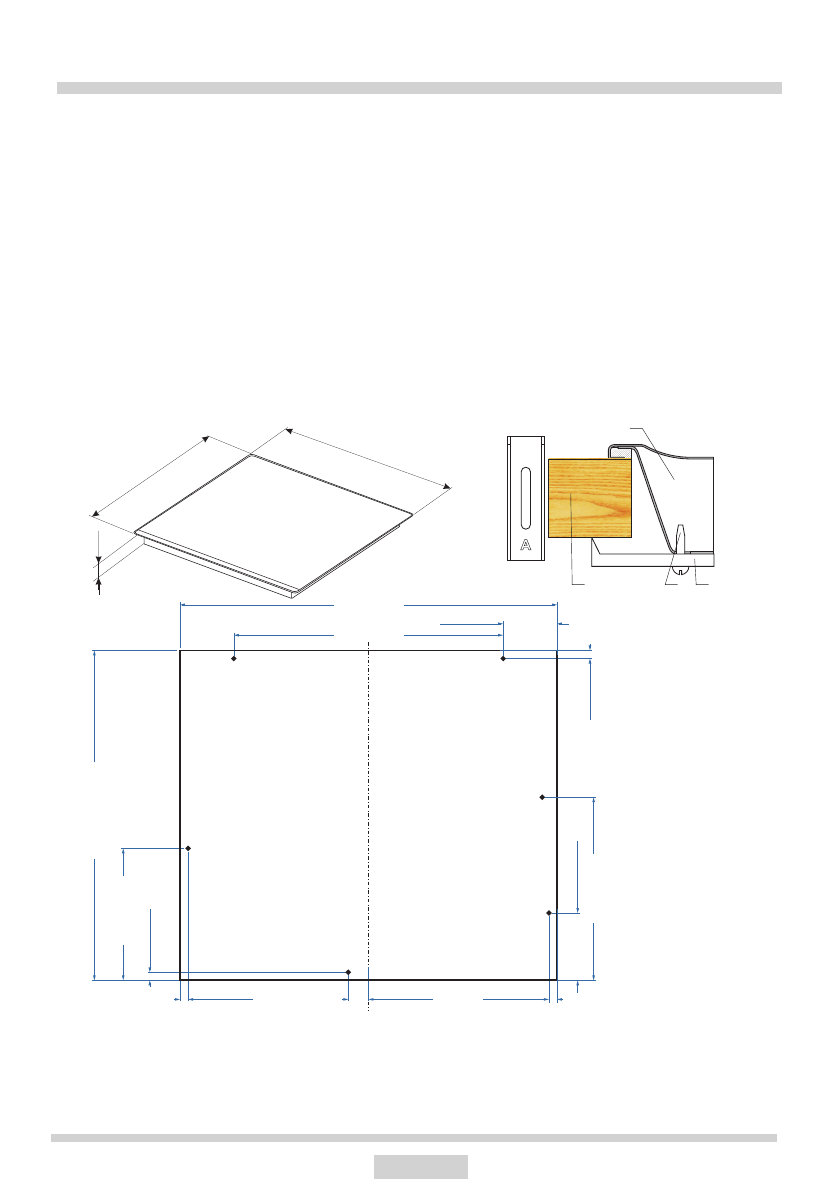

Abmessungen auf der Montagezeichnung vorbereiten.

●  Der Anschluss des Kochfeldes ans Gas- und Stromnetz hat unter Beachtung der in der

Gebrauchsanweisung enthaltenen Hinweise zu erfolgen.

●  Die Halterungen am Kochfeld von unten leicht anschrauben,

●  Die  Arbeitsplatte  entstauben,  das  Kochfeld  in  die  Öffnung  einsetzen  und  stark

andrücken.

●  Die Halterungen (Abb.) senkrecht zur Kante des Kochfeldes platzieren und anschließend

fest anschrauben.

●  Nach der Montage des Kochfeldes in der Arbeitsplatte prüfen, ob das Gerät und vor allem

die Gasaustrittsicherung und der Zünder funktionieren.

1 - Arbeitsplatte

2 - Schraube

3 - Halterung

4 - Kochfeld

4

3

2

1

ACHTUNG: 

-  die  in  Klammern  angegebenen  Abmessungen  gelten  für  den  Einbau  der  Kochfelder

PAG5*.

-  Der  Abstand  zwischen  der  hinteren  Kante  der  Öffnung  in  der  Arbeitsplatte  und  der

Küchenwand sollte mindestens 60mm betragen.

590 (890)

520

52

272,00 mm

400,00 mm

560,00 mm

80,00 mm

12,00 mm

30,00 mm

100,00 mm

12,00 mm

12,00 mm

12,00 mm

490,00 mm

196,00 mm
