УСТАНОВКА

Установка плиты

Способ монтажа в мебельном сегменте

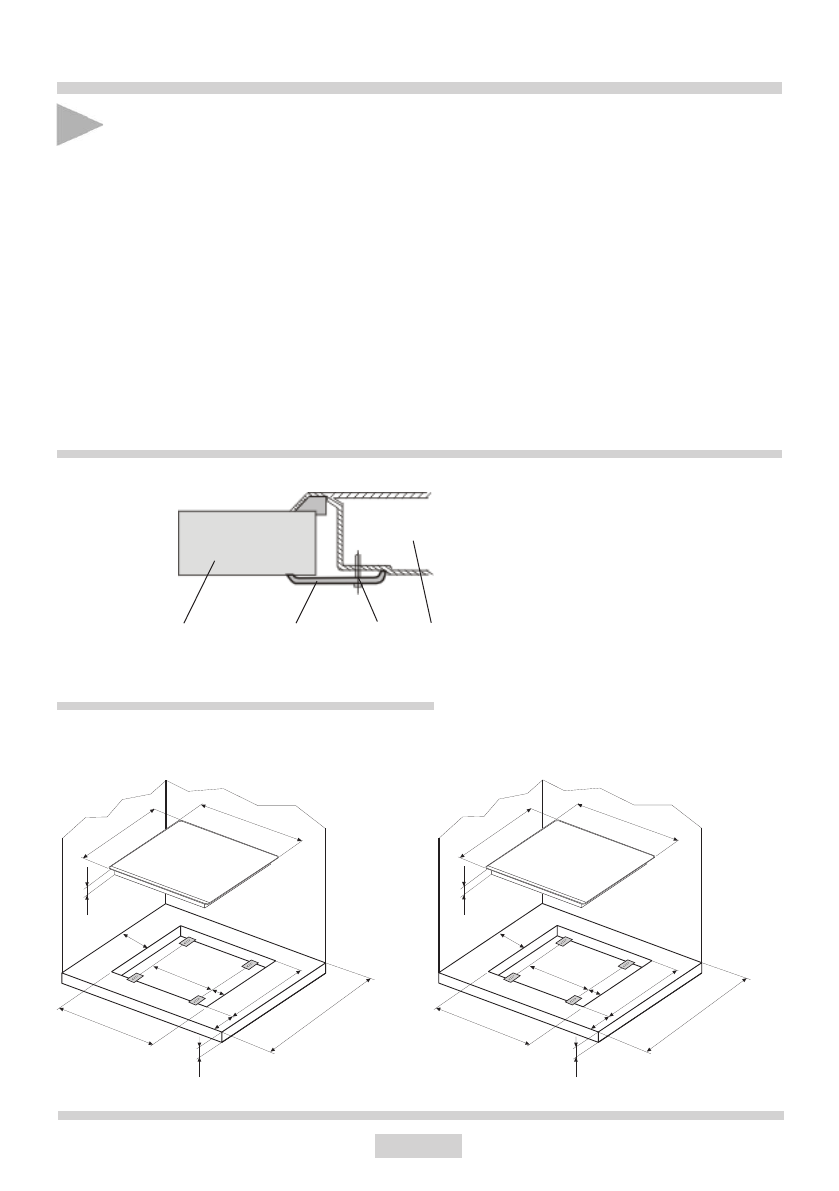

Рис. 5

1  - Столешница

2  - Шуруп   4 шт.

3  - Крепежный зажим   4 шт.

4  - Встраиваемая плита

Способ крепления крепежного зажима к столешнице

Рис. 4

1

2

3

4

•  Подготовить место (нишу) в сегменте мебели согласно с монтажной схемой (рис 5),

•  Минимальное пространство, которое необходимо оставить свободным под газовую

плиту составляет 130 мм,

•  Приклеить ленту (приложенную производителем) одной стороной к краям плиты, с

нижней стороны плиты,

•  Произвести  подключение  плиты  к  газовой  и  электрической  системе  согласно  с

инструкцией по эксплуатации плиты,

•  Протереть плиту от пыли, оторвать бумагу, предохраняющую ленту, вставить плиту

в нишу и до упора прижать к мебели,

•  Установить крепежные зажимы (рис.4) перпендикулярно краю плиты и закрутить до

упора,

•  После  монтажа  п литы  в  мебельный  сегмент  необходимо  проверить  ее

функциональность, а особенно противоутечную систему и зажигание.
