     13

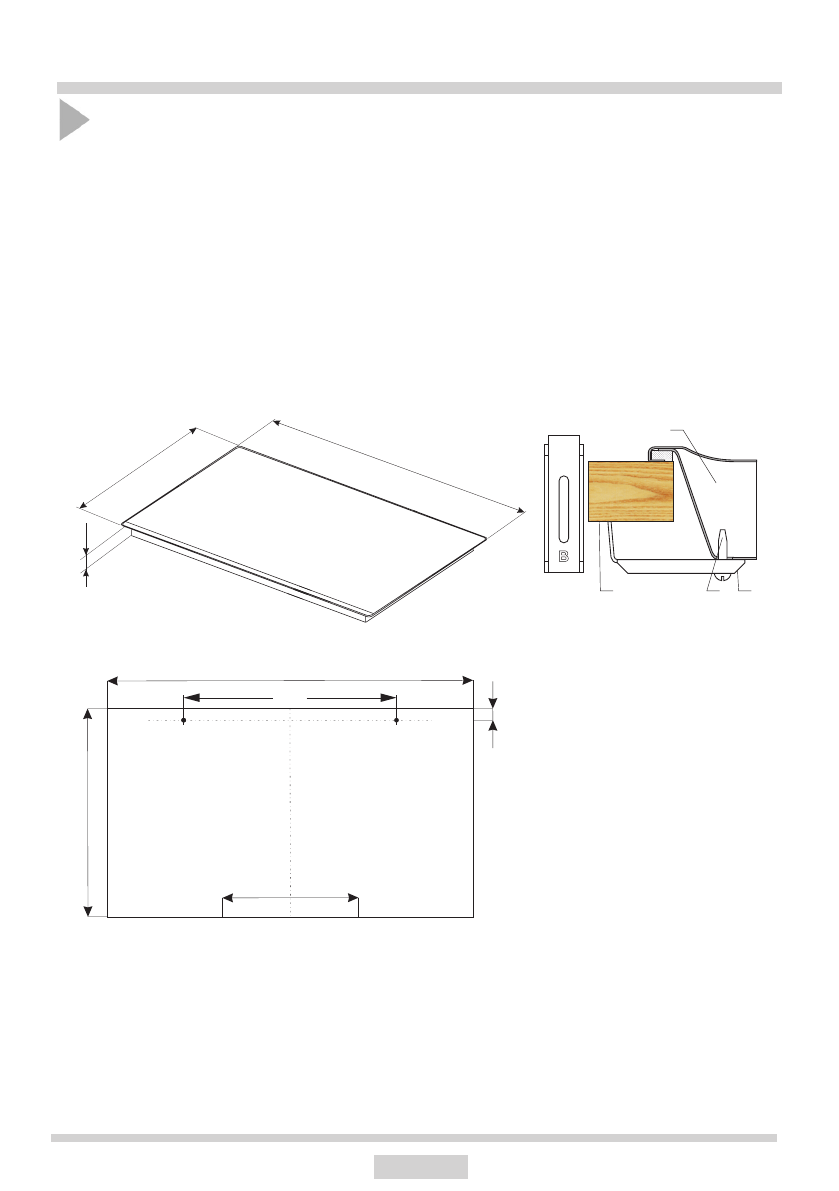

УСТАНОВКА

Установка газовых плит BHG* / PGINS5.0*

●  Подготовить место (нишу) в сегменте мебели согласно с монтажной схемой,

●  Минимальное пространство, которое необходимо оставить свободным под газовую

и газово-электрическую плиту составляет 130 мм,

●  Произвести  подключение  плиты  к  газовой  и  электрической  системе  согласно

с инструкцией по эксплуатации плиты

●

слегка затянуть зажимы с нижней части плиты

,

●  Протереть мебельный сегмент от пыли, вставить плиту в нишу и до упора прижать

к мебели,

●  Установить крепежные зажимы (рис.) перпендикулярно краю плиты и закрутить до

упора,

●  После    монтажа    плиты    в    мебельный    сегмент    необходимо    проверить    ее

функциональность, а особенно противоутечную систему и зажигание.

1 - Столешница

2 - Шуруп

3 - Крепежный зажим

4 - Плита

ВНИМАНИЕ:

-  задний  край  выреза  в  столешнице  должен  составлять  минимум  60  мм  от  задней

стены кухни.

- столешница толщиной 30 мм - подогнанный 10 мм брусок, который установщик должен

подложить или подкрутить под столешницу.

4

3

2

1

890

520

43

860

490

10

25

500

320
