     13

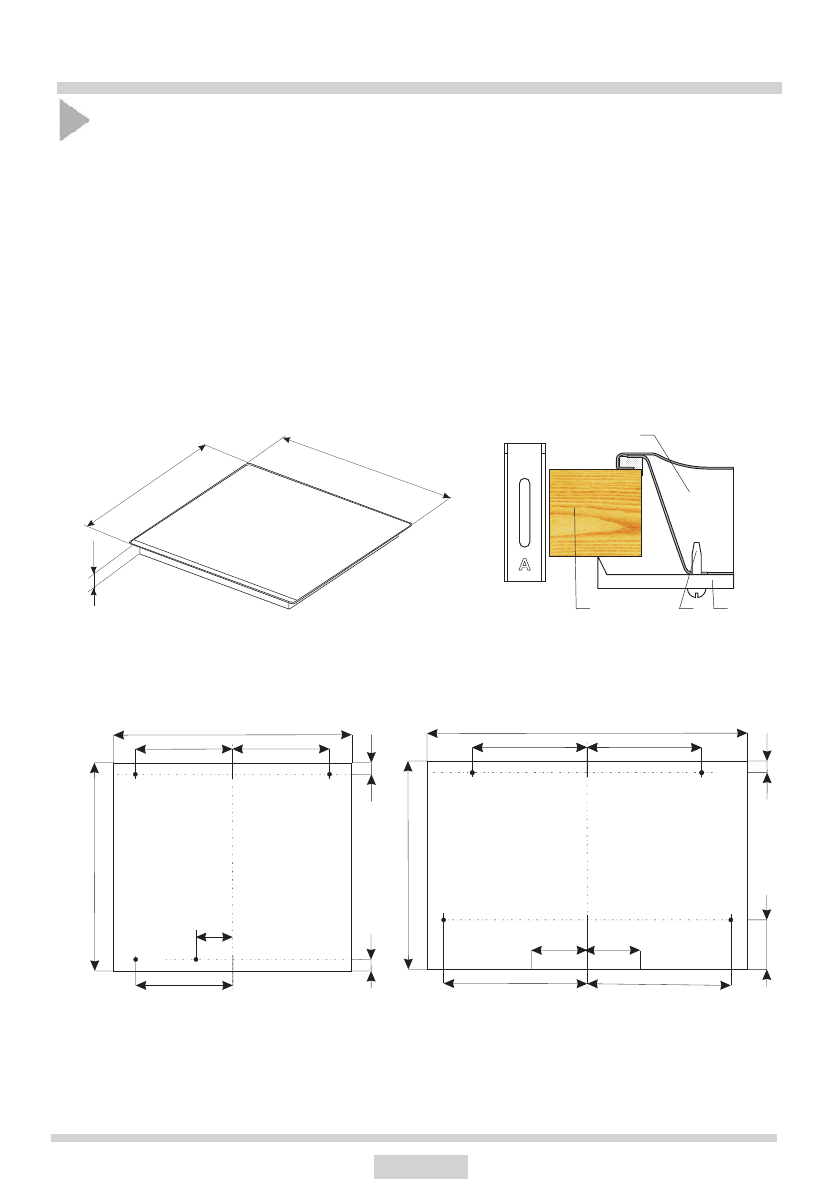

УСТАНОВКА

Установка газовых плит

●  Подготовить место (нишу) в сегменте мебели согласно с монтажной схемой,

●  Минимальное пространство, которое необходимо оставить свободным под газовую

и газово-электрическую плиту составляет 130 мм,

●  Произвести  подключение  плиты  к  газовой  и  электрической  системе  согласно

с инструкцией по эксплуатации плиты

●

слегка затянуть зажимы с нижней части плиты,

●  Протереть мебельный сегмент от пыли, вставить плиту в нишу и до упора прижать

к мебели,

●  Установить крепежные зажимы (рис.) перпендикулярно краю плиты и закрутить до

упора,

●  После    монтажа    плиты    в    мебельный    сегмент    необходимо    проверить    ее

функциональность, а особенно противоутечную систему и зажигание.

1 - Столешница

2 - Шуруп

3 - Крепежный зажим

4 - Плита

4

3

2

1

ВНИМАНИЕ:

- размеры, указанные в скобках, относятся к встраиванию плит PAG5*.

-  задний  край  выреза  в  столешнице  должен  составлять  минимум  60  мм  от  задней

стены кухни.

590

(890)

520

40

560

490

10

10

200

200

200

30

860

490

10

70

280

420

420

280

130

130

25
