     11

УСТАНОВКА

560

600

580

510

40

486

min

100

247

223

90

380

50

38

●   Подготовить место (нишу) в сегменте мебели согласно с монтажной схемой,

●   Минимальное пространство, которое необходимо оставить свободным под газовую

и газово-электрическую плиту, составляет 130 мм,

●   к   с т о л е ш н и ц е   п р и к р у т и т ь   4   п р у ж и н ы   с   п о м о щ ь ю

ш у р у п о в   п о   д е р е в у   с о г л а с н о   м о н т а ж н о й   с х е м е ,

●   Произвести  подключение  плиты  к  газовой  и  электрической  системе  согласно

с инструкцией по эксплуатации плиты

●   очистить столешницу от пыли, вставить плиту в отверстие и прижать к столешнице

таким образом, чтобы пружины вскочили в монтажные отверстия.

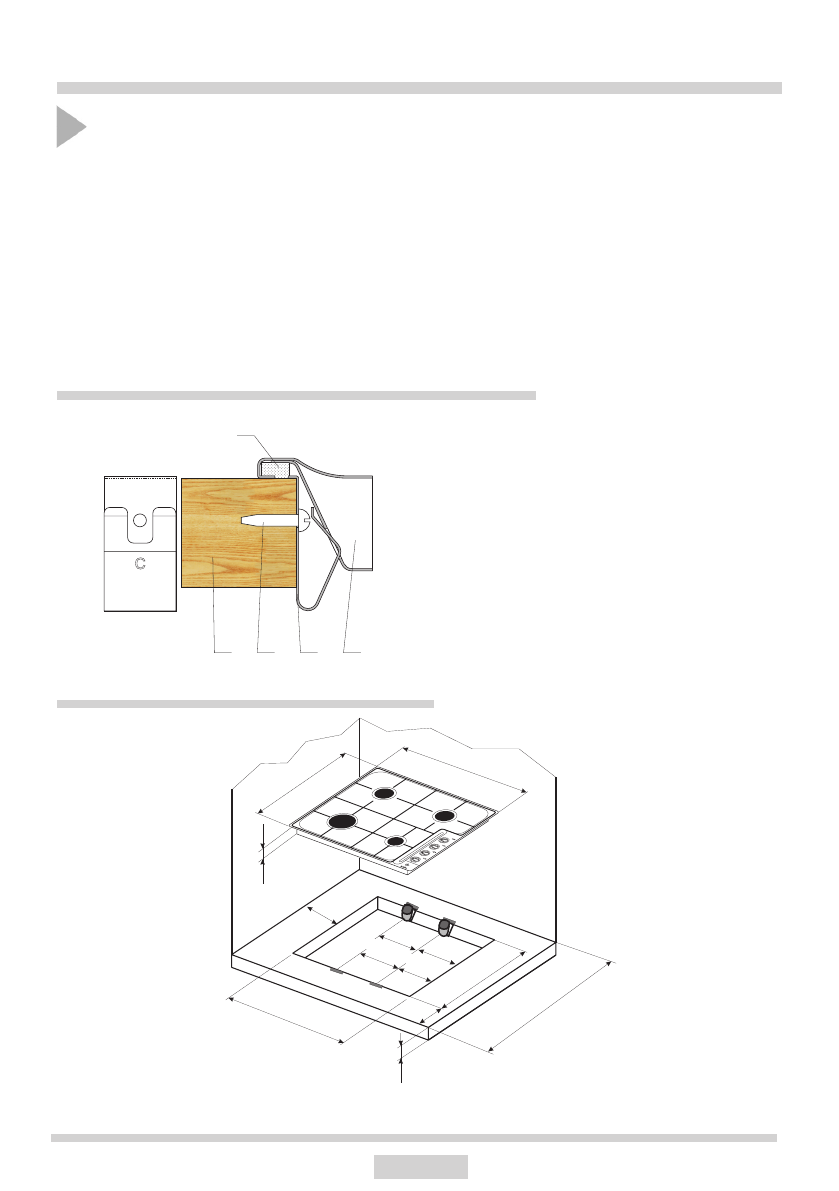

Установка газовых и газово-электрических плит

Способ прикручивания монтажных пружин к столешнице

1 - Столешница

2 - Шуруп по дереву 4,2 x 22 - 4 шт.

3 - Крепежные пружины - 4 шт.

4 - Встраиваемая плита

5 - Уплотнитель плиты

Способ монтажа в мебельном сегменте

5

4

3

2

1
