 Установка плиты BHEI3*

УСТАНОВКА

Рис. B



подготовить место (отверстие) в настольной плите мебели по размерам, приведен-

ным на монтажном чертеже (рис. А)



минимальное  расстояние,  которое  следует  установить  между  нижним  кожухом

плиты и полкой, составляет 80 мм.



слегка завинтить при помощи шурупа лапки под доской (рис. В),



подключить плиту при помощи провода по схеме,



очистить  настольную  плиту  от  пыли,  установить  плиту  в  отверстие,  установить

перпендикулярно крепящие лапки и завернуть шурупы до упора,



щель между настольной плитой и стеклом, лучше всего заполнить силиконом .

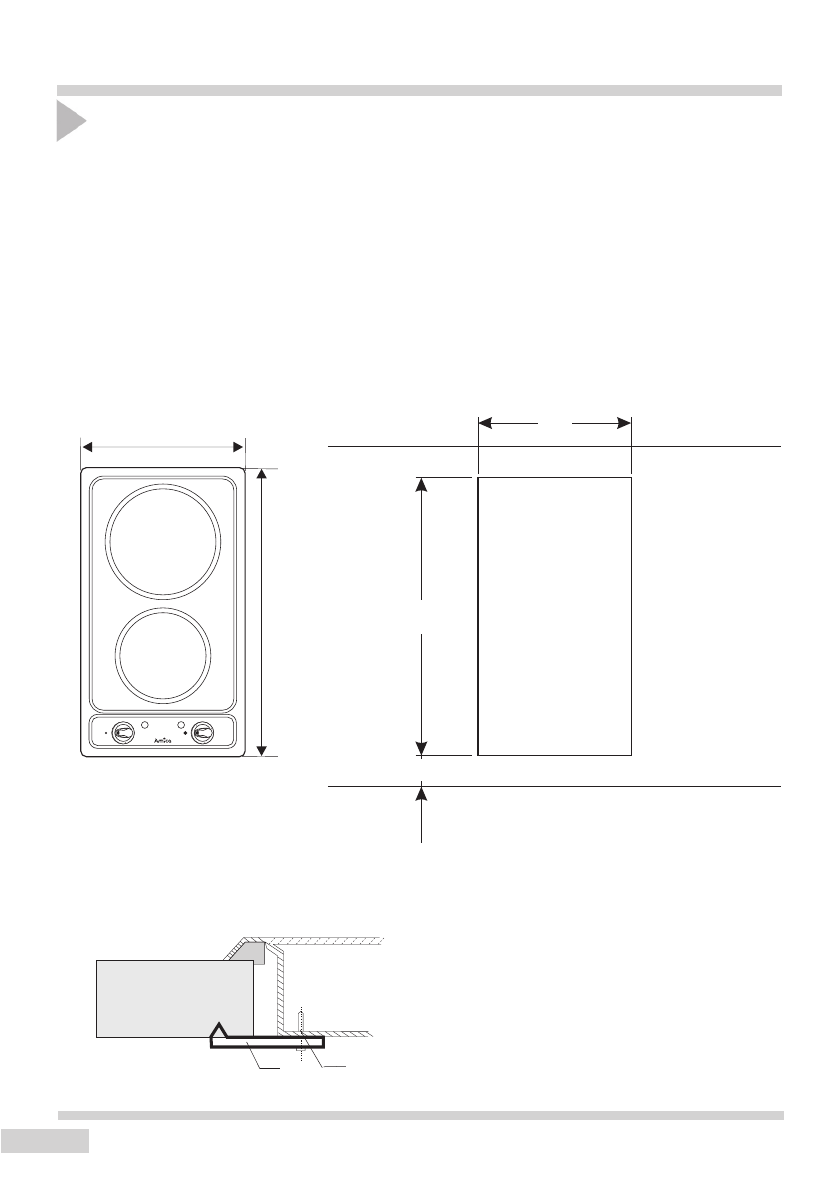

Рис. А

1   -  крепежная лапка

2   -  шуруп

3   -  доска стола

4   -  рабочая плита

1

2

3

4

270

490

min 50

0

1

2

3

0

1

2

3

290

510
